Le dimensionnement des câbles dépend essentiellement de la consommation des colonnes (alimentation
des circuits et résistances de chauffage) et de la résistance des câbles qui augmente en fonction de la
distance provoquant une chute de tension.
Le tableau ci-dessous permet de choisir la section du câble en fonction de la distance entre le coffret
d'alimentation LAR22 (12Vcc/2,5A – 24Vac/300W) et du modèle SANDOR QUAD ou ESA.
SANDOR
SECTION
CONDUCTEURS
2
0,75mm
2
1,5mm
2
2,5mm
2
4mm
2
6mm
(Les longueurs de câbles sont calculées sur la base d'une colonne SANDOR QUAD avec 4 transmetteurs ou
4 récepteurs et d'une colonne ESA avec 6 transmetteurs ou 6 récepteurs)
Ainsi pour installer une colonne SANDOR QUAD à 100 mètres de l'alimentation principale il faudra :
1. Câble alimentation 12VCC blindé avec 2 conducteurs de 0,75mm
2. Câble chauffage 24VAC avec 2 conducteurs de 1,5mm
Pour diminuer la section des câbles employés il sera toujours possible de déporter l'alimentation LAR22.
Le boitier métallique de l'alimentation LAR22 n'étant pas étanche celui-ci ne pourra donc pas être
déporté à l'extérieur de locaux sans être à son tour placé à l'intérieur d'un boitier étanche.
La tension nominale d'alimentation aux bornes d'alimentation indiquées en 12Vcc doit être de 13,8Vcc.
La tension nominale d'alimentation aux bornes d'alimentation indiquées en 24Vac doit être de 24Vac.
POLITEC s.r.l.

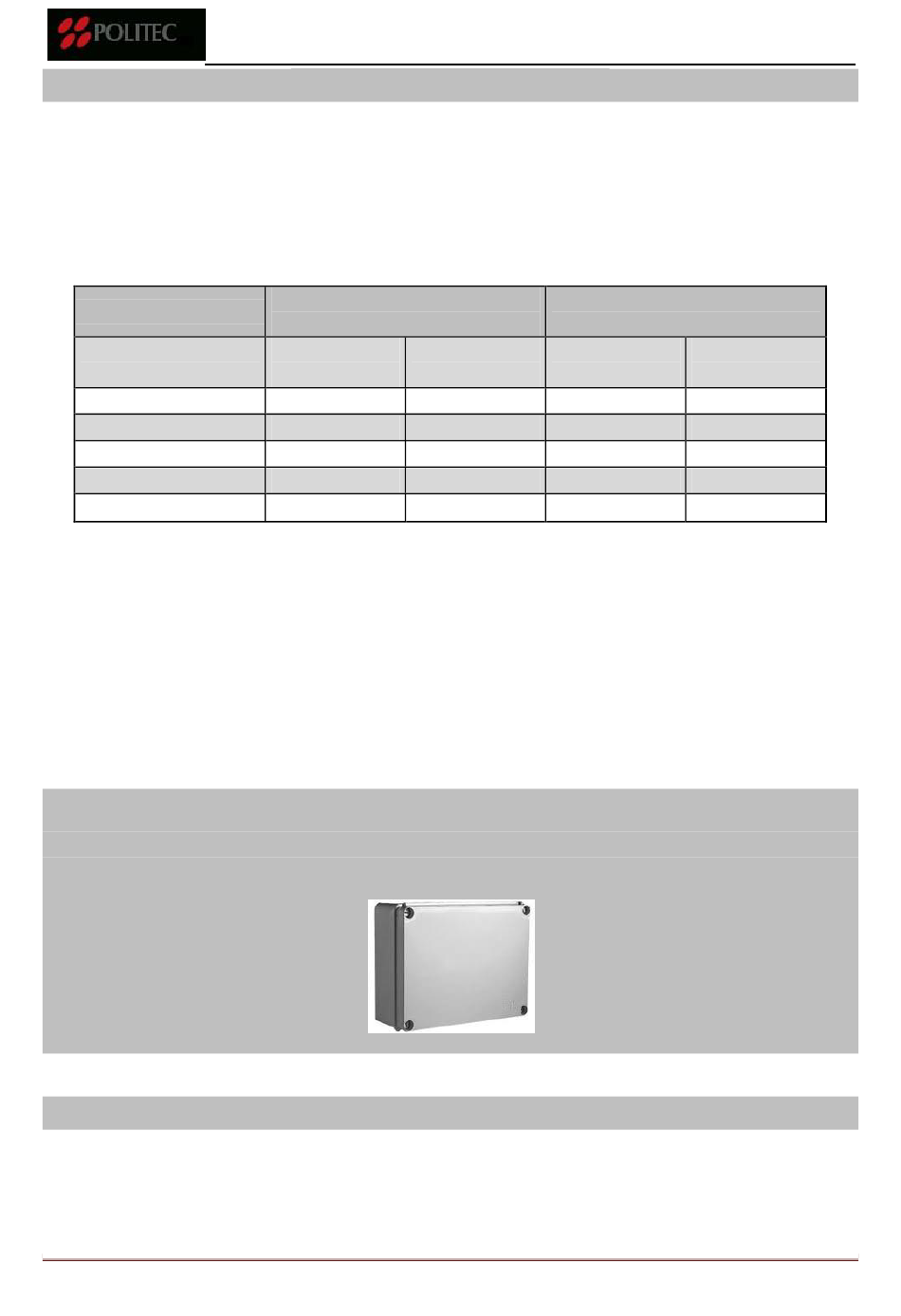

DOCUMENTATION TECHNIQUE SANDOR QUAD - ESA
DIMENSIONNEMENT DES CABLES
QUAD
Longueur du câble (mètres)
ALIMENTATION
ALIMENTATION
Ligne 12Vcc
Ligne 24Vac
277m
555m
925m
1480m
2222m
IMPORTANT :
Tensions d'alimentation
Longueur du câble (mètres)
ALIMENTATION
Ligne 12Vcc
80m
238m
160m
476m
266m
793m
426m
1480m
640m
2222m
2
+ 8 conducteurs de 0,22mm
2
ESA
ALIMENTATION
Ligne 24Vac
57m
114m
190m
304m
457m
2
