DOCUMENTATION TECHNIQUE SANDOR QUAD - ESA

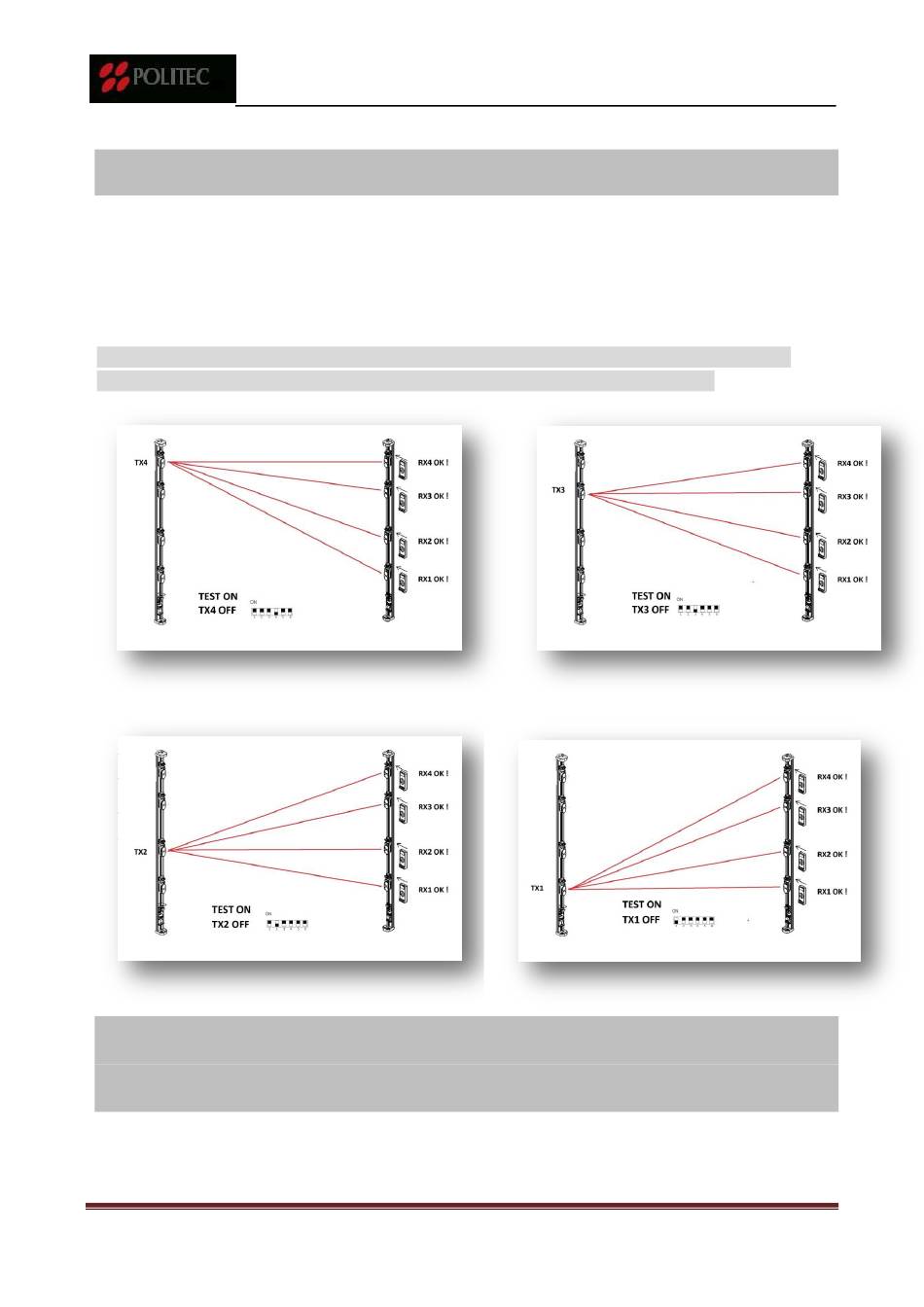

VERIFICATION DU CROISEMENT DES RAYONS
Une fois les rayons alignés un par un (TX1 avec RX1, TX2 avec RX2, TX3 avecRX3, TX4 avec RX4, etc.) il faut
vérifier que chaque transmetteur est reçu par tous les récepteurs. Pour ceci il suffira de passer en TEST sur
la colonne des transmetteurs et de sélectionner tour à tour chaque transmetteurs en vérifiant au
multimètre que celui-ci est bien reçu par tous les récepteurs.
La vérification du croisement des rayons est très importante pour assurer le bon fonctionnement du
système optique de la SANDOR et garantir la stabilité et fiabilité du système de détection.
IMPORTANT : l'inter-distance OBLIGATOIRE de 8 mètres entre la colonne des transmetteurs et celle des
récepteurs doit être respectée car au dessous de cette distance les optiques opposées (TX4 – RX1, TX6 –
RX1 ou RX4 – TX1 , RX6 – TX1) ne peuvent pas croiser leurs rayons et le système ne pourra donc pas
fonctionner correctement.
POLITEC s.r.l.
Page 11
