Les colonnes infrarouges actives SANDOR à double optique permettent d'effectuer de simples barrages ou
encore de protéger des périmètres afin de signaler le franchissement du barrage par un intrus. Les colonnes
sont livrées par paires l'une portant les transmetteurs et l'autre les récepteurs. Le modèle QUAD a ainsi 4
transmetteurs et 4 récepteurs à double optique. Le modèle ESA a 6 transmetteurs et 6 récepteurs.
Ces barrières ont été conçues pour être installées à l'extérieur et garantissent une portée de 80 mètres
quelles que soient les conditions atmosphériques EN ABSENCE D'OBSTACLES (arbres, herbe, objets). Dans
des conditions de brouillard intenses ces barrières sont munies d'un système de détection du brouillard
avec disqualification automatique. L'installation et la mise en œuvre des barrières SANDOR est simple et
leur stabilité d'exercice est effective à condition que soient respectées les conditions suivantes :
Câblage correctement dimensionné en fonction de la distance avec la source d'alimentation
Montage de tous les dispositifs de fermeture assurant l'étanchéité de la colonne (haut/bas)
Vérification des tensions d'alimentation
Positionnement correct des colonnes et alignement optimal des optiques (multiplex)
Le câblage doit impérativement prévoir deux câbles distincts :
Le premier (câble blindé type 2x0,75 +8x0,22 minimum) est un câble avec écran qui assure l'alimentation
en 12VCC des platines de gestion, des groupes optiques, la gestion des télécommandes (Exclusion rayons,
détection confirmée [AND], inhibition barrage pour entrée/sortie) et la transmission des signaux d'alarme
et d'autoprotection, la signalisation de conditions anormales (brouillard, anti-masque) et le raccordement
des synchronismes d'une colonne à l'autre. L'écran de ce câble doit être relié au négatif du LAR22.
Le deuxième (câble électrique 2x0,75 minimum) est un câble permettant d'assurer l'alimentation en 24VAC
des chauffages.
Les deux câbles utilisés doivent être ABSOLUMENT distincts afin d'éviter toute fausse alarme due à
l'induction possible d'interférences induites par le courant alternatif (24Vac) sur le courant continu
(12Vcc) ou sur les signaux de synchronisme. Les deux câbles peuvent toutefois passer sans problème
dans le même fourreau.

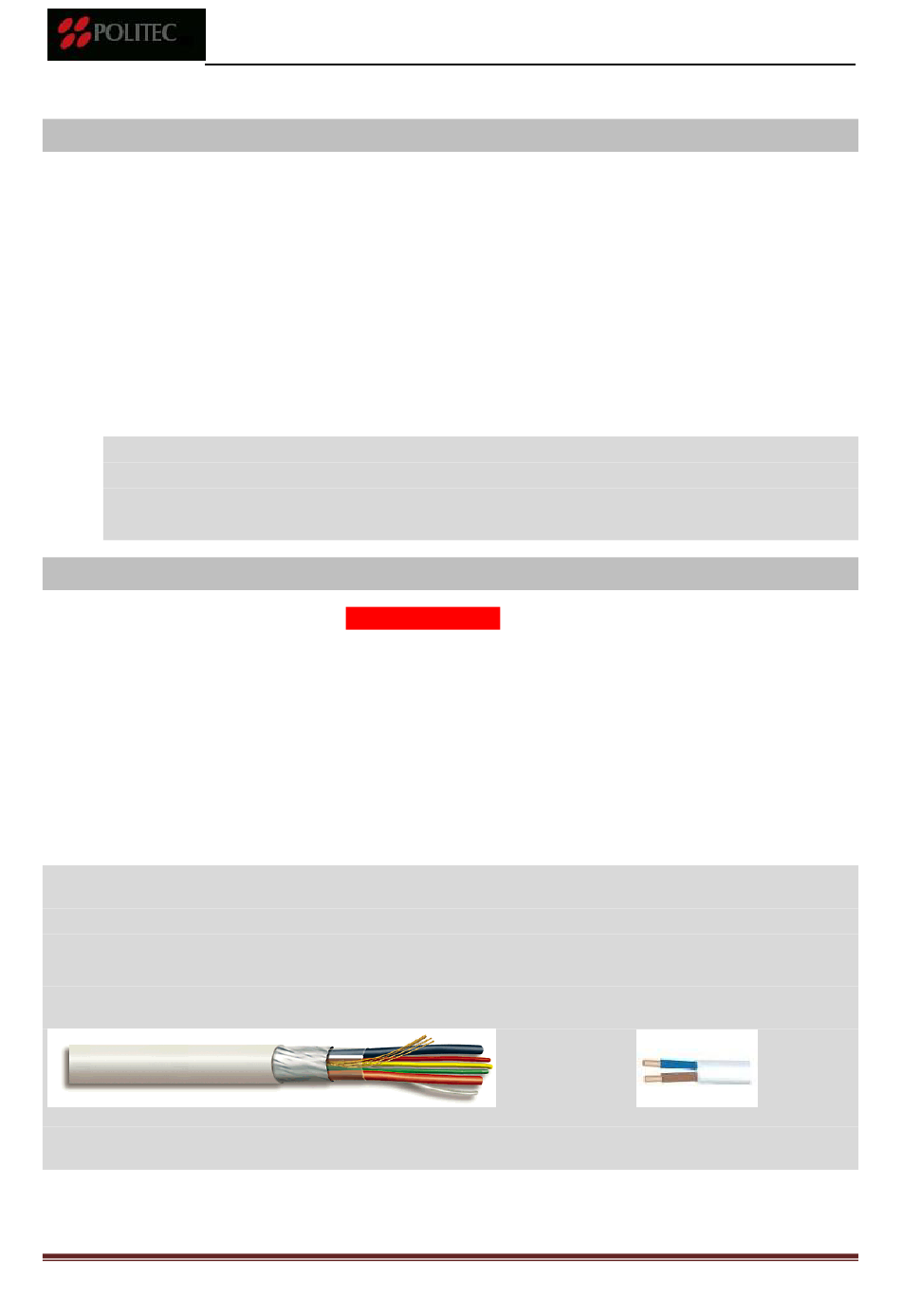

Câble 12Vcc (Platines + signaux)
Pour les raccordements au bornier voir page
POLITEC s.r.l.
DOCUMENTATION TECHNIQUE SANDOR QUAD - ESA
DESCRIPTION ET CONSEILS
CABLAGE
IMPORTANT :
5
Câble 24Vac (chauffage)
