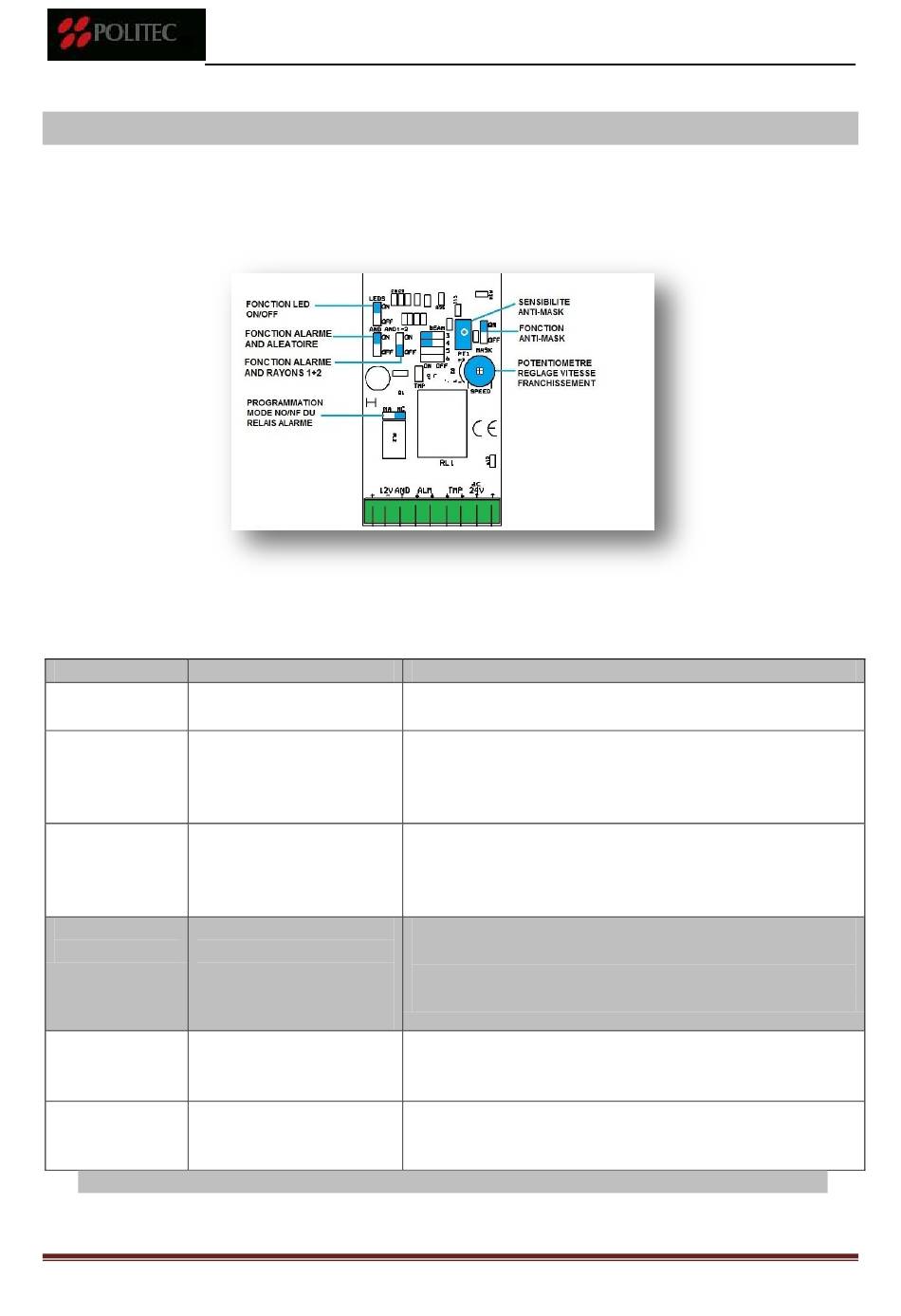

PROGRAMMATIONS ET REGLAGES SUR COLONNES EN RECEPTION
Les colonnes SANDOR QUAD ou ESA permettent une grande souplesse d'utilisation et fiabilité d'exercice
grâce aux programmations et réglages que l'on peut effectuer. Ces réglages et programmations sont à
effectuer exclusivement sur la carte de gestion de la colonne en réception.
Les programmations s'effectuent en mettant le cavalier dans la position souhaitée. Les programmations
indiquées sur fond gris sont des programmations USINE que l'on ne doit en aucun cas modifier.
FONCTION
DESCRIPTION
LED ON
Programmation de
LED OFF
L'ALLUMAGE DES LED
AND RND
Programmation du
TYPE DE DETECTION
(Un seul choix possible)
AND 1+2
Programmation du
TYPE DE DETECTION
(Un seul choix possible)
BEAM (*)
Programmation USINE
(Indique les rayons
présents [3/4/5/6] les
rayons 1 et 2 sont eux
toujours présents)
ANTIMASQUE
Programmation détection
FRAUDE
RELAIS ALARME
Programmation MODE DE
FONCTIONNEMENT DU
RELAIS ALARME
(*) sur la colonne des TX la matrice BEAM indique le nombre total de rayons présents sur la colonne.
POLITEC s.r.l.
DOCUMENTATION TECHNIQUE SANDOR QUAD - ESA
PROGRAMMATION- POSITION CAVALIER
Position ON : LED allumées (MAINTENANCE)
Position OFF : LED éteintes (FONCTION NORMALE)
Position ON : deux rayons (parmi les 4) doivent
détecter ensemble pour donner l'alarme
(CONFIRMATION D'ALARME)
Position OFF : alarme sur détection simple
Position ON : RX1 et RX2 doivent détecter
ensemble pour donner l'alarme
(Fonction ANIMAUX)
Position OFF: RX1 et RX2 détectent séparément
En position 3 indique la présence de RX3
En position 4 indique la présence de RX4
En position 5 indique la présence de RX5
En position 6 indique la présence de RX6
Sur ON : le relais donne l'alarme en cas de
tentative de masquage des optiques
Sur OFF : pas d'alarme en cas de masquage
Sur NA : relais normalement OUVERT
Sur NC : relais normalement FERME
Page 12
