Support Mural Et Rail; Montage Au Mur - Atmos C 341 Battery Notice D'utilisation

Appareil
Batterie pour ATMOS C 341 Battery
Clapet espace batterie
Rangement pour tubulure
Socle
Support pour bocal DDS
Support pour bocal Serres
Support pour bocal Médi-Vac
Touche de déverrouillage
Ressort pour touche de déverrouillage
Chargeur
Câble de connexion 2 pôles

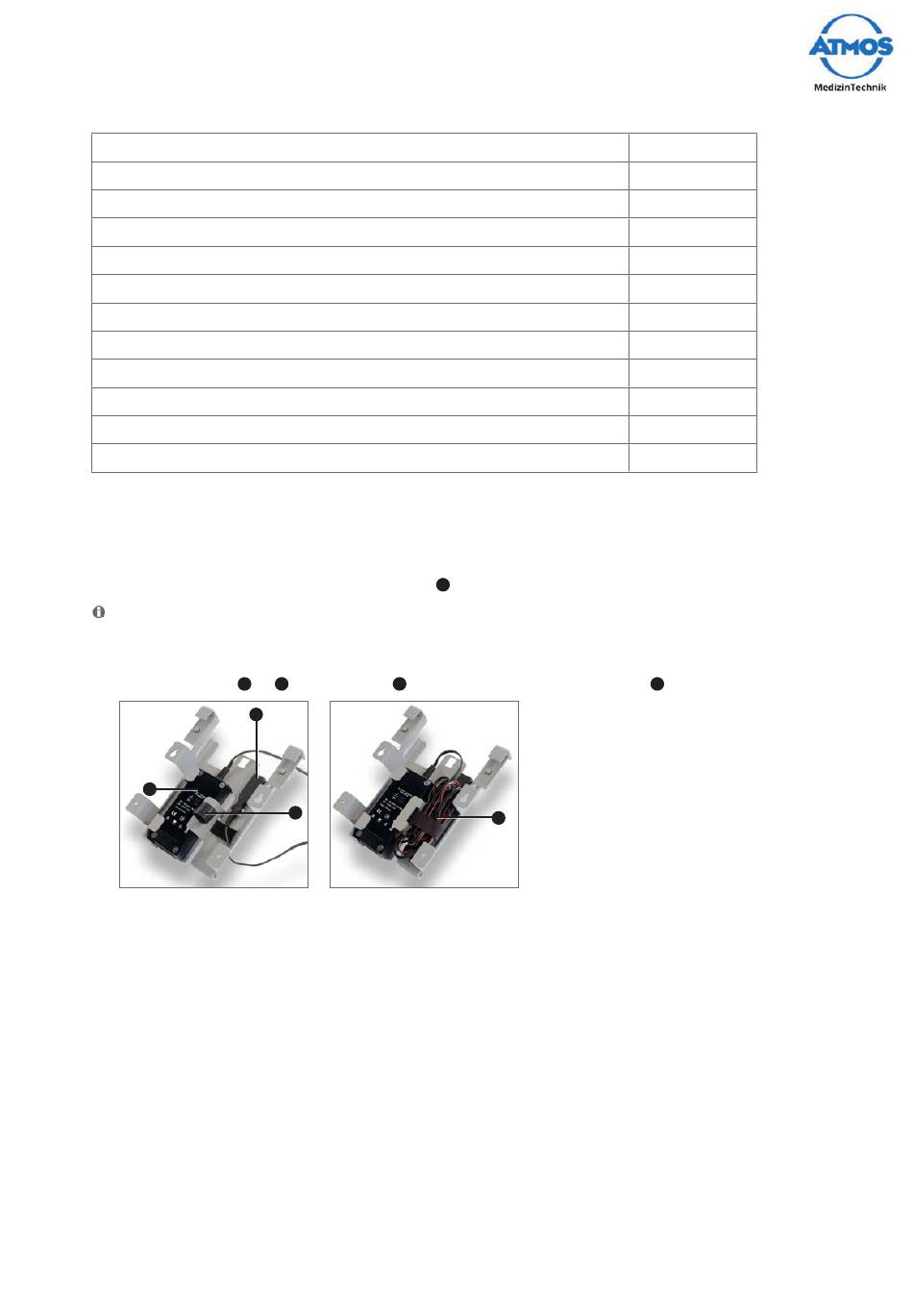

9.1 Support mural et rail

Mettre en place le chargeur.
Condition requise : la bande auto-agrippante
Risque de câble endommagé en raison d'un mauvais montage.
1. Veiller à ce que la partie comportant les écritures sur le chargeur se trouvent côté
mur ou rail standard. Sinon, il y a risque de coincer le câble.
2. Fixer les pièces et
2
2
3

Montage au mur

 Ne mettre en place le chargeur qu'après avoir marqué les endroits où percer.
 Les vis de fixation ne sont pas incluses dans la livraison.
1. N'utiliser que des vis (maximum 4 mm) convenant au matériau du mur.
2. Positionner le support mural et rail standard à un endroit facilement accessible.
3. Vérifier que le mur est bien vertical à l'endroit de fixation souhaité.
4. Tenir le support à l'endroit de fixation souhaité et le tenir droit à l'aide d'un niveau à
bulle.
5. Marquer les trous à percer sur le mur.
6. Percer les trous avec un forêt convenant au matériau du mur et en fonction des vis
choisies.
7. Mettre en place le chargeur. Le chargeur ne doit pas être relié au réseau
d'alimentation.
®
®
1
fixer le câble avec la bande auto-agrippante.
3 4
1
doit être sur le support.
4
REF
318.0001.0
318.0012.0
319.0004.0
319.0003.0
318.1010.0
318.1210.0
318.1500.0
318.0013.0
000.1029.0
318.0035.0
008.0920.0
.
1
Accessoires et consommables
55
