Descrizione e principio di funzionamento
l sorvegliatori d'isolamento SRI3/I2 consentono di monitorare continuamente lo stato delle reti con neutro isolato da terra (sistemi IT). Gli strumenti sono in grado di
rilevare i difetti di isolamento dovuti alla componente resistiva, anche in presenza di tensioni continue parassite. I dispositivi permettono l'impostazione di 2 soglie:
allarme e fault. La misura di resistenza di isolamento viene effettuata mediante l'applicazione di una tensione alternata con ampiezza minore di 24Vp-p
(conformemente alla IEC61557-8) a frequenza variabile auto-adattante.
PRECAUZIONI DI SICUREZZA E ISTRUZIONI DI INSTALLAZIONE
Tutte le operazioni di installazione e manutenzione devono essere eseguite da personale qualificato in assenza di tensione ed in totale regime di sicurezza elettrica,
nel rispetto delle normative vigenti.
- Prima di alimentare l'apparecchiatura verificare di aver eseguito correttamente tutti i collegamenti necessari;
- Nel caso in cui si utilizzi congiuntamente al sorvegliatore l'espansione SRI3/EXT2 essa deve essere obbligatoriamente posizionata a sinistra del sorvegliatore;
- In presenza di forti disturbi o discontinuità nell'impianto, sul display dello strumento il valore della resistenza d'isolamento potrebbe lampeggiare o essere sostituito
dalla scritta "EVAL" ad indicare che tale valore è da considerarsi oggetto di verifica. A verifica ultimata il valore della resistenza tornerà fisso;
- A seguito di forti ed anomale sollecitazioni elettromagnetiche potrebbe accadere che sul display scompaia la simbologia. Premere l'ultimo tasto in basso per
ripristinare il normale funzionamento.

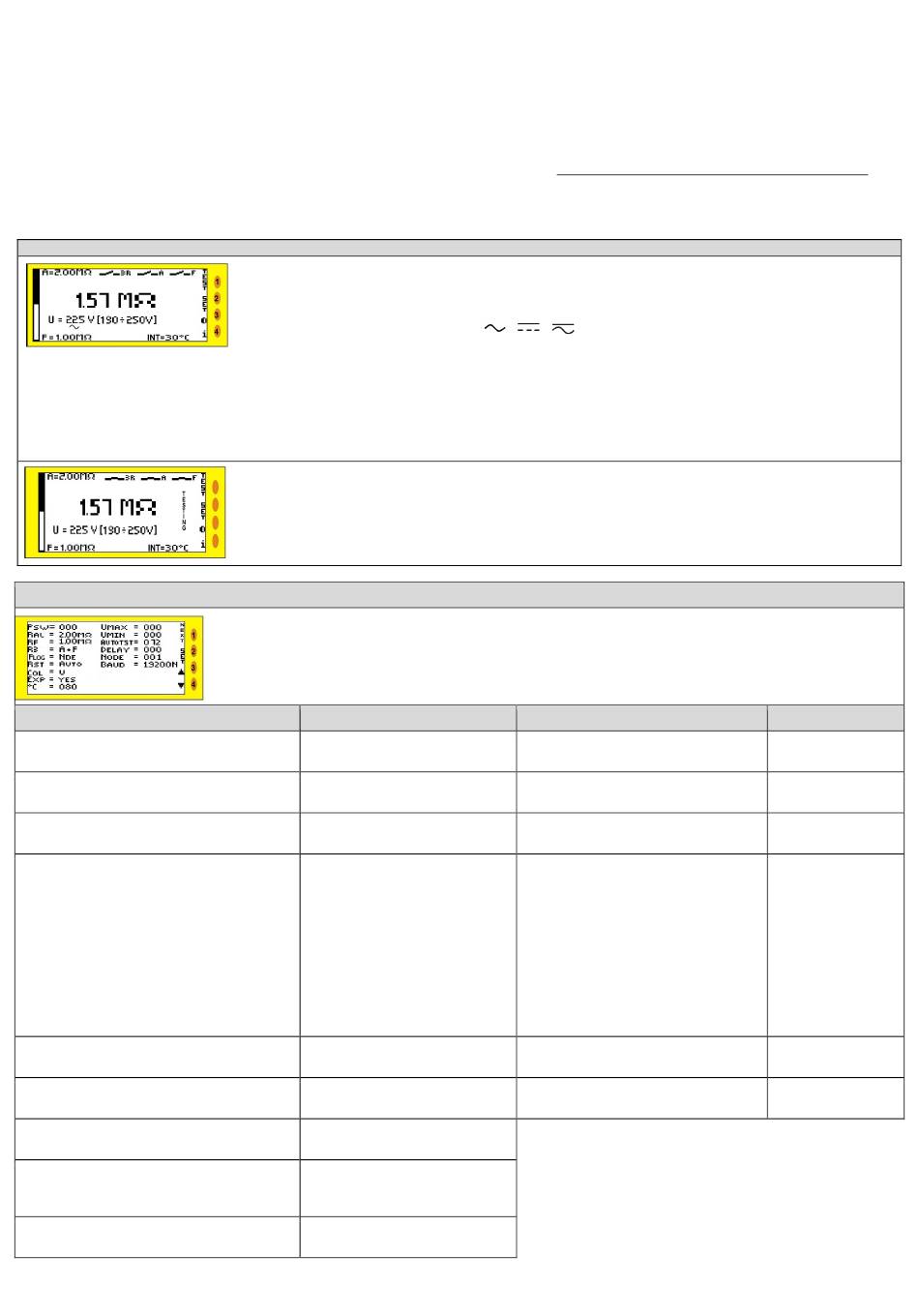

STATO DI NORMALE VIGILANZA (display verde)
- Istogramma che rappresenta la resistenza di isolamento quando compresa tra le 2 soglie impostate di Allarme e Fault
- Stato dei contatti dello strumento
- Significato dei tasti a lato display. In particolare:
1: TEST - premere per eseguire il test
2: SET - premere per almeno 3 secondi per entrare/uscire dal SETUP
3: premere per regolare il contrasto
4: i - premere per informazioni prodotto
STATO DI SETUP (display azzurro)
PARAMETRI
PSW= Impostazione password
RAL= Soglia di intervento di allarme per la resistenza
di isolamento
RF= Soglia di intervento di Fault per la resistenza di
isolamento
R3= Funzione del terzo relè
FLOG= Stato del relè di Fault, in assenza di allarmi
RST= Modalità di reset, dopo allarme di Fault
COL= Colore di sfondo del display in assenza allarmi
EXP= Presenza di espansione per reti fino 1100 V
°C= Soglia di allarme per la NTC interna o attivazione
gestione PTC**
Nota: "---" Tre trattini indicano che la gestione della corrispondente grandezza e relativi allarmi sono disabilitati.
**La gestione PTC non sarà disponibile nel caso l'espansione SRI3/EXT2 sia presente.
Quando lo strumento si trova nel normale stato di misura e vigilanza, vengono costantemente visualizzati sul display verde i
seguenti parametri:
- Resistenza di isolamento (Ran)
- Tensione di linea (solo se sono state impostate le relative soglie di allarme)
- Simbolo del tipo di tensione di linea rilevata
- Temperatura interna in °C (solo se la soglia di allarme termico è stata impostata)
TEST: La funzione TEST monitora il corretto funzionamento dello strumento. Dopo aver premuto il tasto di TEST, lo
strumento attiverà tale funzione mostrando sul display la scritta lampeggiante "TESTING". Lo strumento simulerà
internamente la presenza di una resistenza di dispersione; si avrà quindi lo scatto del relè di Alarm (ed eventualmente del
terzo relè, se opportunamente impostato), il display diventerà giallo per qualche istante e successivamente si avrà lo scatto
del relè di Fault (il display diventerà rosso). Alla fine del TEST, se lo strumento è impostato in modalità reset automatico, si
riporterà nelle condizioni di vigilanza e normale funzionamento.
- premere per almeno 3 secondi il tasto SET per entrare nel SETUP (il display apparirà azzurro)
- premere il tasto NEXT per passare da un parametro all'altro in modo ciclico (il parametro da modificare apparirà lampeggiante)
- premere ▲▼per modificare il parametro selezionato
- premere SET per almeno 3 secondi per uscire dal SETUP, salvando i parametri impostati (display tornerà verde)
Dopo circa 1 minuto di inattività lo strumento esce automaticamente dal SETUP senza salvare le modifiche.
RANGE [DEFAULT]
000 ÷ 999
[default: 000]
5kΩ ÷ 2MΩ
[default: 200kΩ]
5kΩ ÷ 2MΩ
[default: 50kΩ]
A, F o A+F: scatta se o A o F o entrambi
scattano.
D: scatta per allarme diagnostico
generico (temperatura, tensione,
disconnessione trasformatore, autotest
programmato fallito)
T: scatta solo per allarme temperatura
U: scatta solo per allarme tensione
DIS: scatta solo per allarme di
disconnessione trasformatore
[default: F]
N.DE. N.E
[default: N.DE]
MAN/AUTO
[default: AUTO]
G=verde B= blu W= bianco L= Lilla N=
nessuno [default: G]
Yes/No [default: No]
(Attenzione l'espansione va installata a
sinistra del sorvegliatore)
1 ÷ 90°C / PTC
[default: ---]
PARAMETRI
UMAX= Livello di sovra tensione per l'allarme
sulla tensione di linea
UMIN= Livello di sotto tensione per l'allarme
sulla tensione di linea
AUTOTEST= intervallo di tempo dell'autotest
DELAY= ritardo in secondi per scatto Fault
NODE= Numero nodo RS485
BAUD= Velocità com. seriale e bit parità
(N=nessuna, E=pari, O=dispari)
RANGE [DEFAULT]
20 ÷ 700V
[default: 257]
20 ÷ 700V
[default: 203]
0 ÷ 72H
[default: 0]
0 ÷ 9999Sec
[default: 0]
1 ÷ 247
[default: 1]
4800 ÷ 38400 bps
[default: 19200 N]
Pag 2 di 5
