Description et principe de fonctionnement
Les contrôleurs permanent d'isolement (CPI) SRI3/I2 permettent de contrôler en continu l'état des réseaux avec une isolation neutre à la terre (systèmes IT). Les CPI
sont capable de détecter les défauts d'isolement dus à la composante résistive, même en présence de composantes à tensions continues. Les CPI sont capables, en
cas de fuite, de donner deux niveaux de signalisation diffèrent. La mesure de résistance d'isolement est effectuée par le biais en appliquant une tension alternée avec
grandeur inferieure à 24Vp-p (conformément à IEC61557-8) à fréquence variable auto-adaptative. Notes importantes: En présence de fortes perturbations dans
l'installation, la valeur de la résistance d'isolement peut clignoter sur l'écran du CPI ou vous pouvez trouver l'écriture "EVAL". Cela signifie que cette valeur est objet
d'une vérification. Une fois que la vérification est terminée, la valeur de la résistance redeviendra fixe. Durant cette phase la mesure d'isolement ne sera plus
effectuée. En cas de disparition de l'affichage, appuyez sur le dernier bouton en bas pour retrouver un fonctionnement normal.
Prescriptions d'installation et de sécurité
Toutes les opérations d'installation et d'entretien doivent être effectuées par un personnel qualifié, en absence de tension et en toute sécurité électrique et dans le
respect des réglementations en vigueur.
- Avant de mettre l'appareil sous tension, vérifier d'avoir effectué correctement tous les branchements nécessaires.
- Dans le cas vous utilisez conjointement le CPI avec l'expansion SRI3/EXT2, il doit être positionné à gauche de CPI .

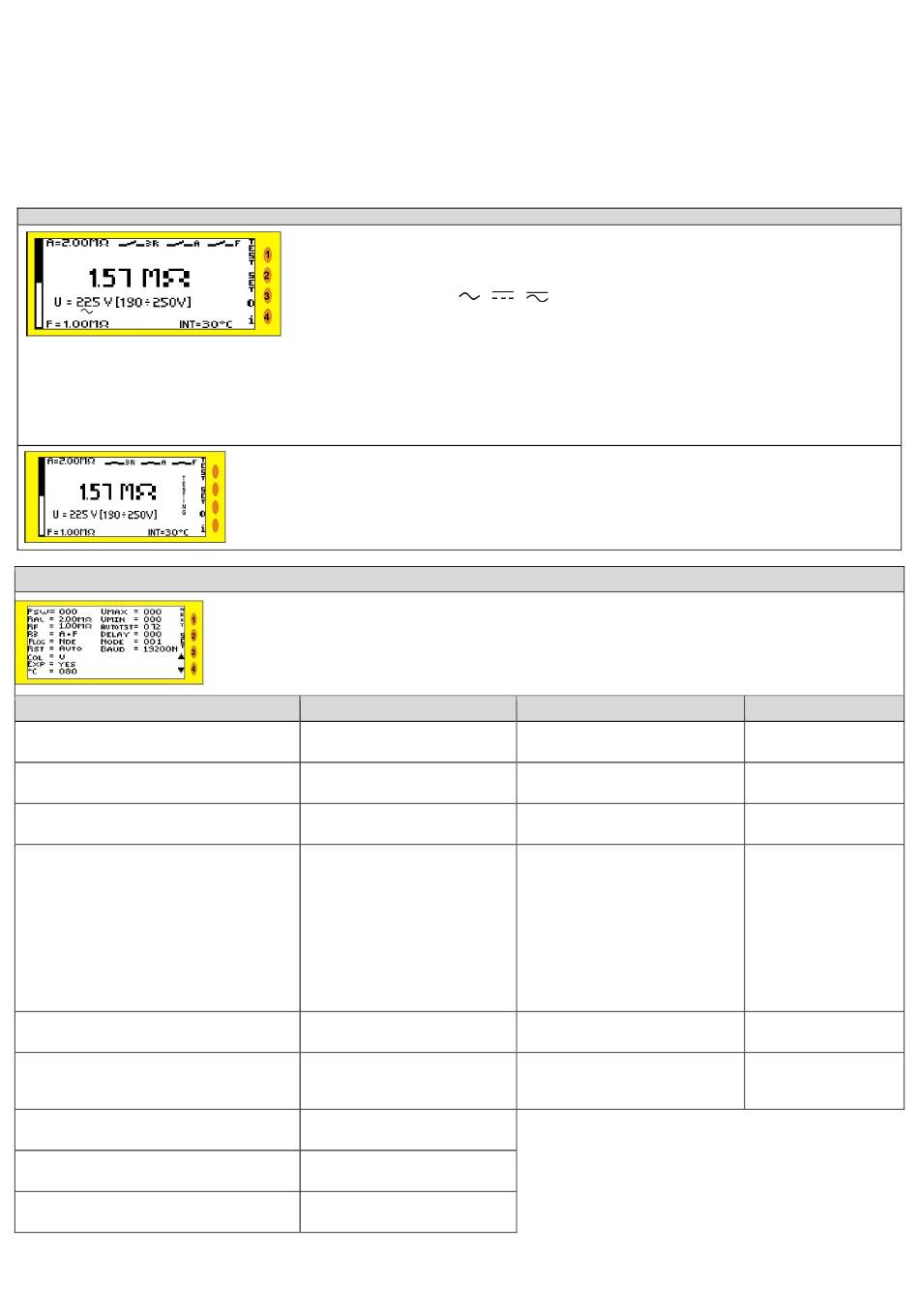

ETAT DE SURVEILLANCE (ECRAN VERTE)
- État des contacts de l'instrument
Fonction des boutons :
1:TEST- presser pour effectuer le test
2: SET- presser au moins 3 secondes pour entrer/sortir du SETUP
3: presser pour régler le contraste
4: i- presser pour informations du produit
SETUP (blu ecran)
Description paramètre
PSW =Programmation mot de passe
RAL= Seuil d'alarme pour la résistance d'isolement
RF= Seuil d' intervention de Fault pour la résistance
d'isolement
R3= fonction of 3 relais
FLOG= Etat au repos (désexcité) du relais de Faute
RST= Mode de réarmement après alarme de défaut
COL= Couleur de fond d'écran sans alarmes
EXP= Présence d'expansion pour les réseaux jusqu'à
1100 V
°C= Seuil d'alarme de température (NTC interne) ou
activation de la gestion PTC
Remarque: "---" Trois tirets indiquent que la gestion des paramètres et des alarmes pertinents est désactivée.
** La gestion PTC ne sera pas disponible si l'extension SRI3/EXT2 est présente.
Quand l'instrument est dans l'état normal de mesure et surveillance sont constamment affiché sur l'écran (verte)
les suivants paramètres:
- Résistance isolement (RAN)
- Tension ligne (seulement si les seuils d'alarme sont différents de zéro)
- Symbole du typer de tension
- Température interne en ° C (seulement si le seuil d'alarme thermique est différent de zéro)
- Représentation graphique en histogramme de la résistance d'isolement compris entre les 2 seuils réglés
(alarme et défaut)
TEST: La fonction TEST contrôle le bon fonctionnement de l'instrument. Après avoir appuyé sur le bouton TEST, l'instrument
activera cette fonction en affichant sur l'écran le message clignotant "TESTING". L'instrument simulera en interne la
présence d'un défaut d'isolement ; on aura donc le déclenchement des relais d'Alarme (et le troisième relais, s'il est
correctement réglé), l'écran deviendra rouge pendant quelques instants et après on aura donc le déclenchement des relais
Faute (l'écran deviendra jaune). A la fin du TEST, l'instrument revient dans les conditions de surveillance s'il est en reset
automatique .
En appuyant sur SET pendant au moins 3 secondes, l'affichage devient bleu et le menu SETUP est accessible. Dans la
configuration, les boutons ont la signification suivante
1: presser NEXT pour faire défiler et sélectionner les paramètres à programmer en façon cyclique.
2: Presser au moins 3 secondes pour entrer/sortir de la fonction SETUP ; Au bout d'1 minute d'inactivité, dans l'état de SET UP
l'instrument, reviendra automatiquement en lecture mesures sans sauvegarder les modifications sur les paramètres.
3 e 4: Presser les boutons pour augmenter/ diminuer le paramètre sélectionné.
RANGE [DEFAULT]
000 ÷ 999 [default: 000]
5kΩ ÷ 2MΩ [default: 200kΩ]
5kΩ ÷ 2MΩ [default: 50kΩ]
A+F: si A ou F déclenchent
D: il va déclencher s'il y a une alarme
de diagnostic
T: il va déclencher seulement pour l'
alarme de température
U: il va déclencher seulement pour l'
alarme de tension
DIS: Il va déclencher seulement pour l'
alarme de déconnexion du
transformateur [default: F]
N.DE. N.E.[default: N.DE]
MAN/AUTO[default: AUTO]
G=vert B= bleu W= blanc L=violet
N= pas de couleur[default: G]
Yes/No [default: No] (L'expansion doit
être installé à gauche du cpi)
1 ÷ 90°C / PTC
[default: ---]
Description paramètre
UMAX= Niveau de surtension pour
l'alarme sur la tension de ligne
UMIN= Niveau de sous-tension pour
l'alarme sur la tension de ligne
AUTOTEST=temps entre lequel effectuer
un autotest
DELAY= Délai en secondes pour le
déclenchement de Fault
NODE= Nombre de nœud sur le réseau
RS485
BAUD= Vitesse de communication série
et bit de parité
(N=No - E=pair - O=impair)
RANGE [DEFAULT]
20 ÷ 700V [default:257]
20 ÷ 700V [default:203]
0 ÷ 72H [default: 0]
0 ÷ 9999Sec [default: 0]
1 ÷ 247 [default: 1]
4800-9600-19200-38400 bps
[default: 19200 N]
