Montage De La Valve - Toro Sand Pro 3040 Instructions D'installation

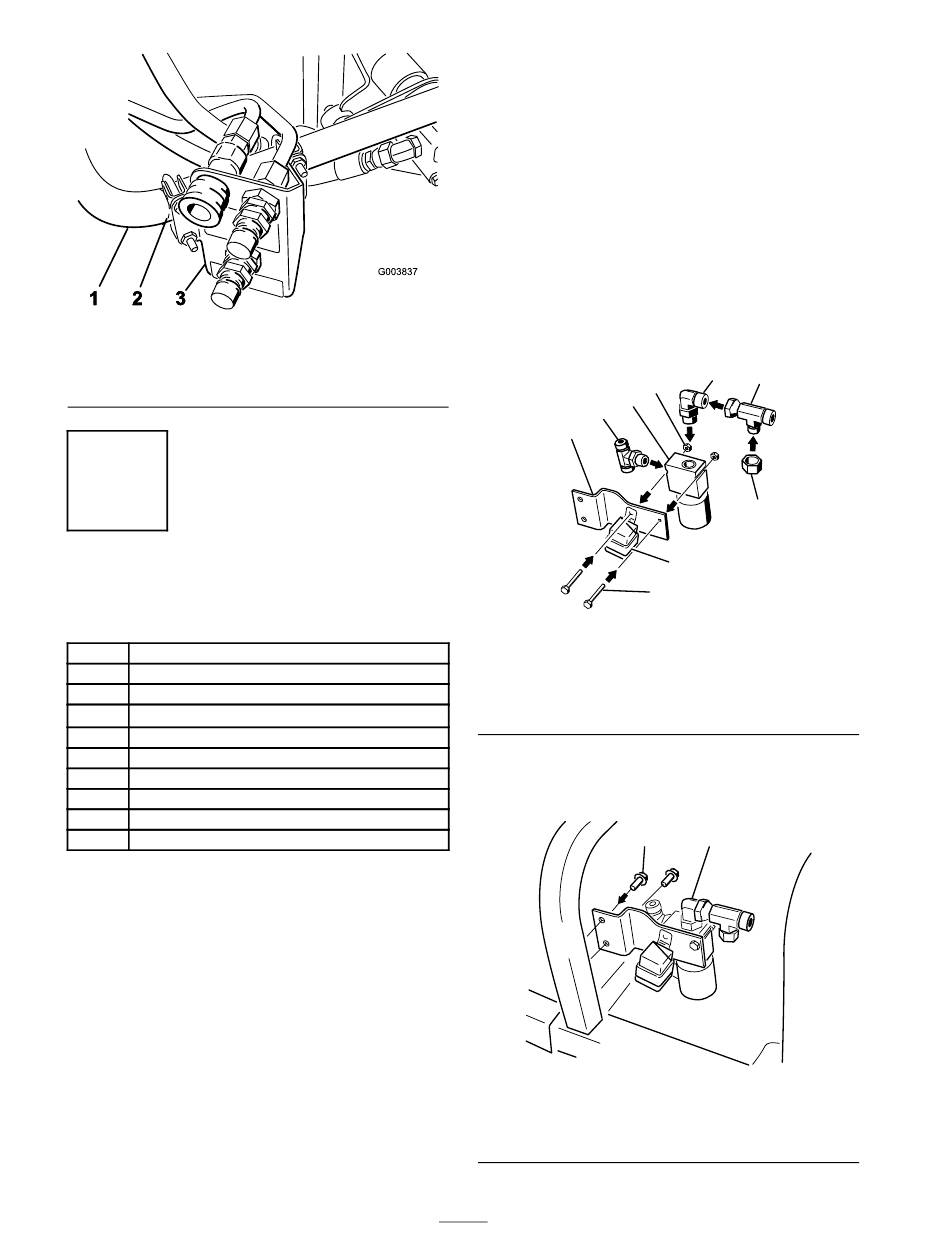

Figure 10
1. Tube rond de châssis
2. Position temporaire du
support de raccord
6

Montage de la valve

Pièces nécessaires pour cette
opération :
1 Valve
1
Plaque de valve
2 Boulon (1/4 x 1–3/4")
2
Écrou (1/4 pouce)
1
Petit raccord coudé à 90°
1 Raccord en T
2
Boulon taraudeur (9/32 x 3/4")
1 Adaptateur en T
1 Relais
1 Capuchon
Procédure
Remarque: Montez tous les raccords et
conduites hydrauliques sans les serrer au départ.
Serrez-les lorsque tous les éléments sont en place.
Montez les raccords aux angles illustrés.
Remarque: Les joints toriques doivent être
lubrifiés et positionnés correctement sur tous les
raccords avant la mise en place.
1. Montez les raccords aux angles illustrés.
Montez le raccord en T sur le côté de la valve.
Reportez-vous à la Figure 11 pour le raccord
en T correct.
3. Support de raccord
2. Montez un petit raccord coudé à 90° en haut
de la valve (Figure 11).
3. Montez l'adaptateur en T sur le raccord coudé
à 90°. Reportez-vous à la Figure 11 pour le
raccord en T correct.
4. Placez le capuchon sur l'adaptateur en T
(Figure 11).
5. Montez le relais sur le support de la valve en
même temps que vous montez la valve sur son
support.
6. Montez la valve sur son support avec 2 boulons
(1/4 x 1–3/4") et 2 écrous (1/4 pouce) (Figure
11).
4
5
6
Figure 11
1. Adaptateur en T
2. Petit raccord coudé à 90°
3. Écrou
4. Valve
5. Raccord en T
7. Fixez le support de valve au châssis de la
machine avec 2 boulons taraudeurs (9/32 x
3/4") (Figure 12).
G003577
Figure 12
1. Châssis de machine
2. Boulon taraudeur
(9/32 x 3/4")
6
2
1
3
9
7
8
G003576
6. Support de valve
7. Relais
8. Boulon (1/4 x 1–3/4")
9. Capuchon
1 2
3. Ensemble valve
