BaseUnits pour modules de périphérie
3.4 BU15-P16+A0+2B (Type BU A0)
3.4.2

Connexion

Brochage
Tableau 3- 4 Brochage pour BaseUnit BU15-P16+A0+2B
Borne
1 à 16
(AUX)
L+, P1/M, P2

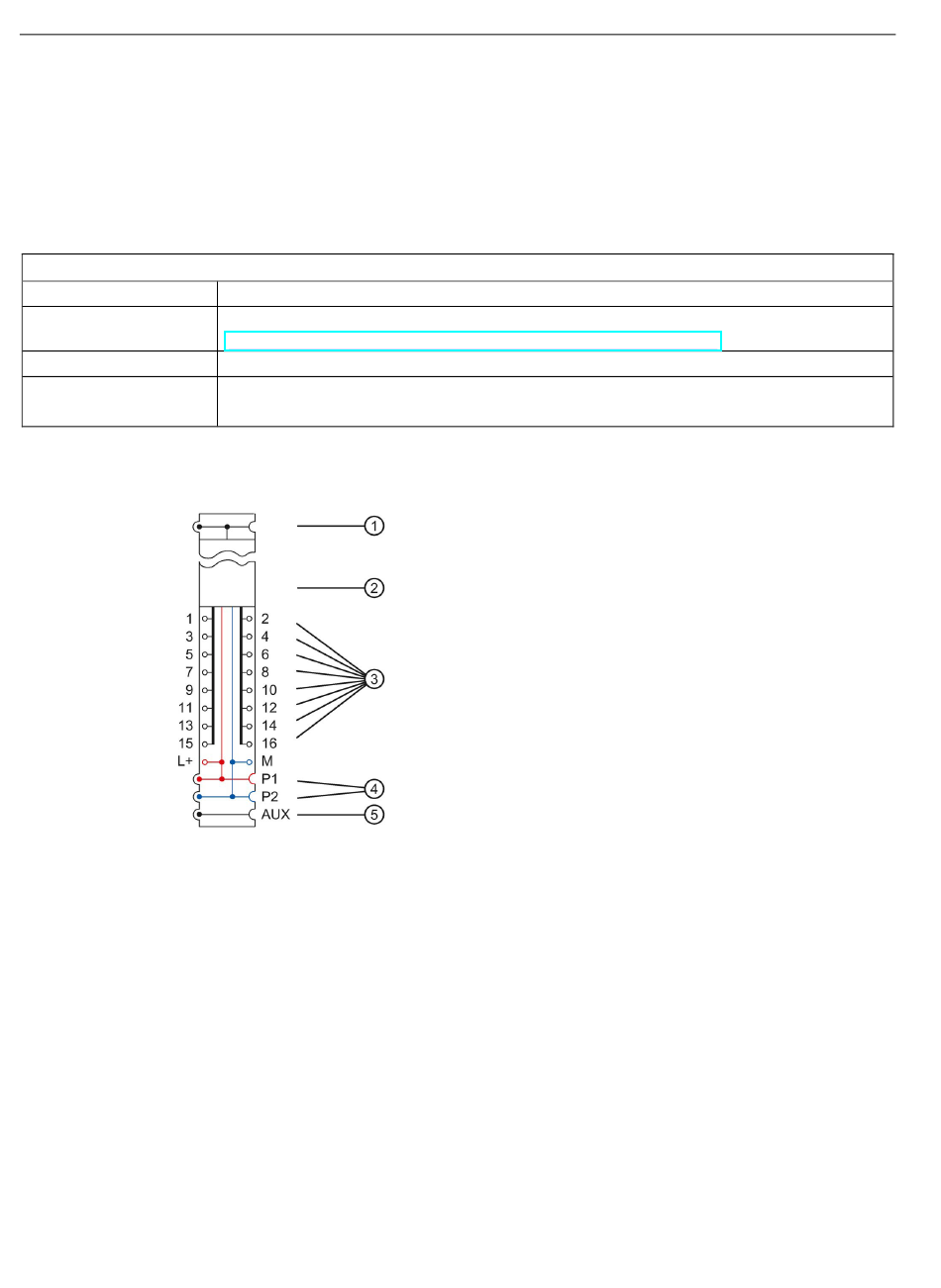

Schéma de principe
①
②
③
④
⑤
Figure 3-8
26
Brochage pour BaseUnit BU15-P16+A0+2B
Le module de périphérie détermine l'affectation. Voir le manuel Module de périphérie
(http://support.automation.siemens.com/WW/view/fr/55679691/133300).
Pas d'accès à la barre AUX via des bornes
L+ : Tension nominale d'alimentation 24 V CC avec 10 A max.
M : Masse
Bus interne
Module de périphérie
Bornes avec liaison au module de périphérie
Barres de potentiel connectées avec liaison vers les bornes
Barre AUX connectée sans liaison aux bornes
Schéma de principe BU15-P16+A0+2B
Explications
BaseUnits (6ES7193-6BP.../3RK1908-0AP00...)
