3.10 BU20-P12+A0+4B (Type BU B1)
3.10.2

Raccordement

Brochage
Tableau 3- 10 Brochage de la BaseUnit BU20-P12+A0+4B
Borne
1 à 12
(AUX)
1L, 2L, (P1) / 1N, 2N, (P2)
Schéma de principe
①
②
③
④
⑤
Figure 3-20
48
Brochage de la BaseUnit BU20-P12+A0+4B
Le module de périphérie détermine l'affectation.
Voir le manuel Module de périphérie
Pas d'accès à la barre AUX via les bornes
1L, 2L : tension nominale d'alimentation jusqu'à 230 V CA avec 10 A max.
1N, 2N : neutre/masse
Bus interne
Module de périphérie
Bornes reliées au module de périphérie
Barres de potentiel connectées sans liaison vers les bornes
Barre AUX connectée sans liaison aux bornes

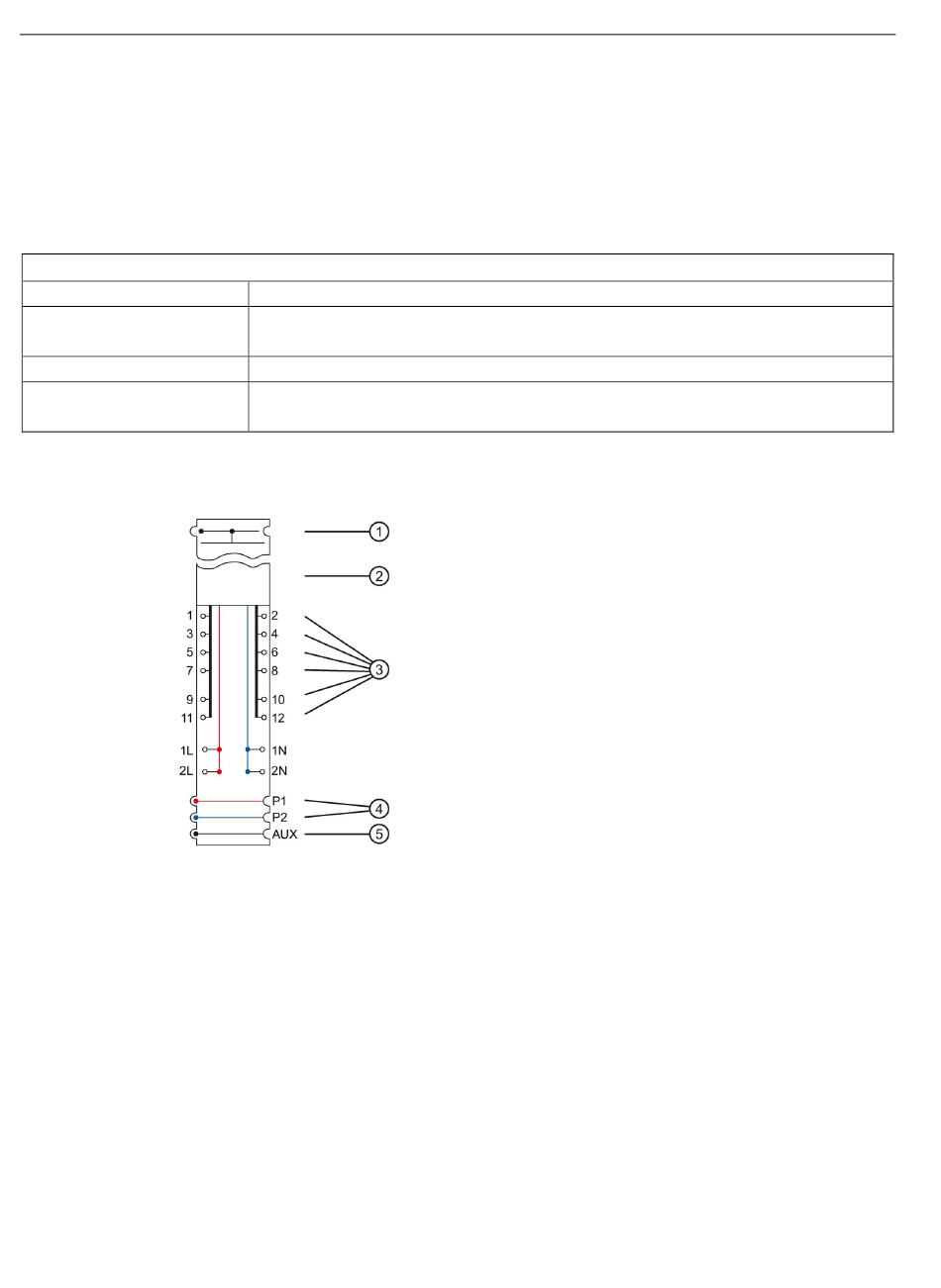

Schéma de principe de la BU20-P12+A0+4B
Explications
BaseUnits (6ES7193-6BP.../3RK1908-0AP00...)
Manuel, 04/2016, A5E03727050-AF
