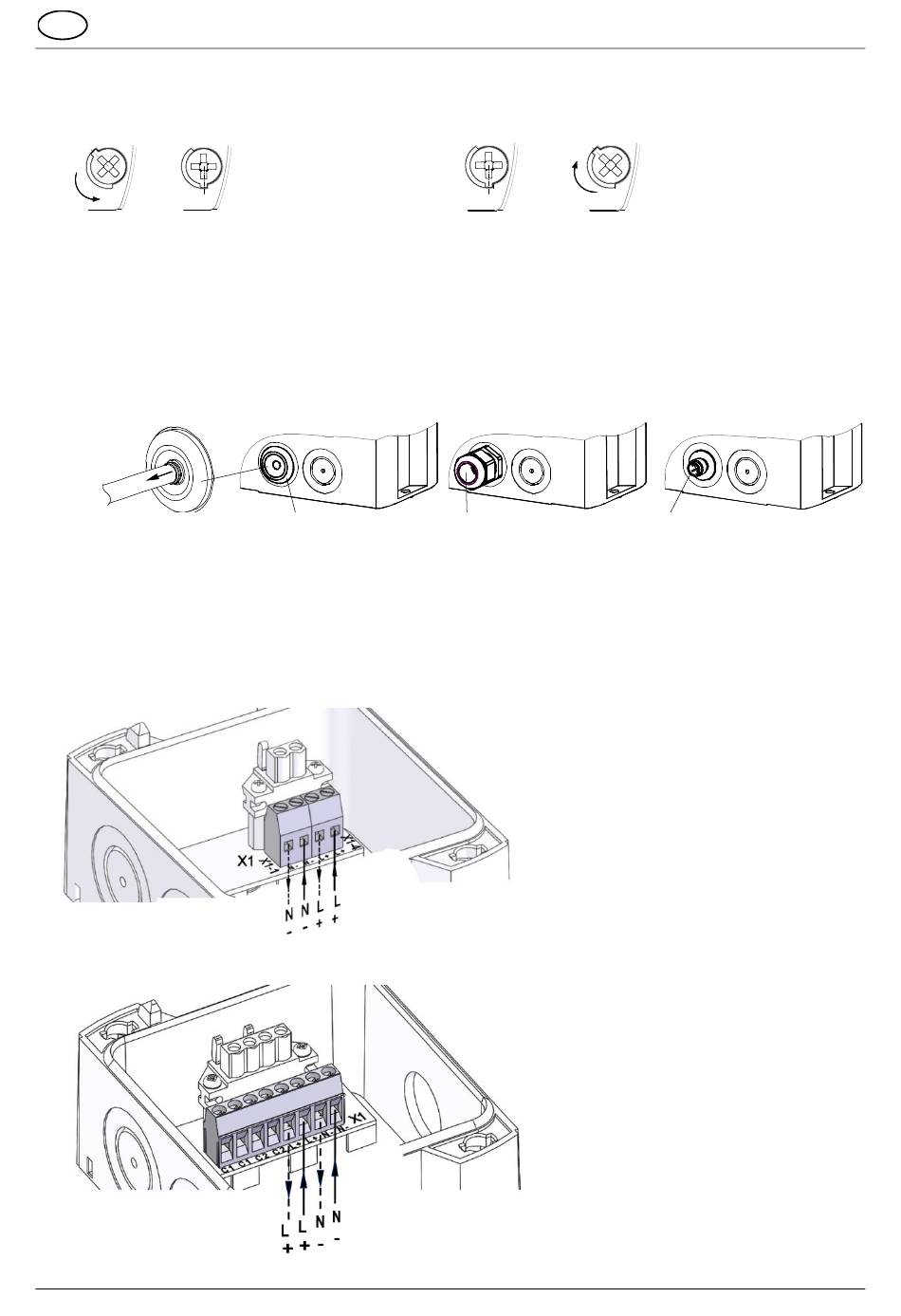

Открытие корпуса
1. 2.
3/8
Устройство поставляется в незакрытом состоянии.
Заглушки для пломбирования винтов корпуса можно приобрести в виде дополнительных принадлежно-
стей.
Кабельные вводы
Входящий в комплект поставки мембранный ниппель можно заменить кабельным вводом или штекер-
ным соединителем M12 с размером фланца M20.
➢ Монтировать только кабельные вводы со степенью защиты минимум IP66 в соответствующих от-
верстиях.
В случае кабелей диаметром < 7 мм использовать кабельный ввод с достаточной степенью защиты.
IP 66 только с воронкой мем-
браны, обращенной наружу.
После монтажа кабеля
удалить остатки мембраны.
Подключение к электросети
6.2
➢ Соблюдать Указания по технике
Панель подключения в нижней части:
Подключение
Переменный ток:
рабочего
Постоянный ток:
напряжения
Подключение
Переменный ток:
рабочего
Постоянный ток:
напряжения
09/2022
Руководство по эксплуатации PY L-S
Ослабив четыре
винта крышки, можно
снять верхнюю часть
Мембранный нип-
пель IP 66
(входит в комплект
поставки)
безопасности!
Страница 4 / 8
Закрытие корпуса
1. 2.
3/8
Кабельный ввод
IP 66
(Опция)
PY L-S с одноцветным СИД
PY L-S с многоцветным СИД
Закрыть корпус, по-
вернув винты
крышки до конеч-
ного положения,
пока они не зафик-
сируются.
Штекерный соединитель
M12 IP 66,
для низковольтных
устройств
(Опция)
086200015d
