2 Fonctions de contrôle
Contrôle du cycle de refroidissement
2 Contrôles de protection
Le contrôle de base suit le contenu de l'article 1, mais les fonctions suivantes sont également mises en œuvre pour
la protection du produit.
a. Commande de prévention contre l'augmentation de la basse pression
En cas de fonctionnement continu avec une basse pression supérieure à 0,5 MPa, la fermeture de la vanne sera
forcée et elle restera momentanément un peu plus fermée que sous des conditions de contrôle normales.
b. Commande de prévention contre la diminution de la surchauffe du gaz de refoulement
Pendant le fonctionnement normal (pendant le contrôle de la surchauffe du gaz d'aspiration), en cas de conditions
de fonctionnement continu de température de surchauffe du gaz de refoulement inférieure à 5 °C, la fermeture
de la vanne sera forcée et elle restera momentanément un peu plus fermée que sous des conditions de contrôle
normales.
c. Commande de prévention contre la surchauffe du gaz de refoulement
Dans le cas où les conditions de fonctionnement continu du gaz de refoulement est supérieur à 80°C, la
surchauffe de la température des gaz de décharge est empêchée par le contrôle de l'ouverture de manière que la
température des gaz de refoulement devienne 75°C.
d. Commande de prévention contre la diminution de température du gaz évaporé
En cas de fonctionnement continu avec la température du gaz évaporé (fluide frigorigène de la température
d'entrée du refroidisseur d'entrée) inférieur à -4°C, la vanne est obligée de s'ouvrir momentanément et mise peu
près par rapport à l'ouverture sous contrôle normal.
e. Contrôle forcé
En cas de fonctionnement continu en surchauffe du gaz d'aspiration supérieure à 8 °C, avec la température
de sortie de l'eau froide réglée au-delà de 25 °C, la fermeture de la vanne sera forcée, et elle restera
momentanément plus ouverte que sous des conditions de contrôle normales.
f. Contrôle de réglage du point 0 (zéro)
En tant que correction de l'écart entre le "nombre d'impulsions de commande" et le "nombre d'impulsions réelles"
de l'ouverture de la soupape de sécurité, générés en raison d'un fonctionnement continu pendant une longue
période de temps, un réglage du point 0 (zéro) indique que "la première fois que tous les compresseurs sont
arrêtés lorsque moins de 24 heures sont passées depuis le dernier le réglage du point 0(zéro)". Au cas où les
compresseurs ne sont pas arrêtés à la fois pour plus de 200 heures, puis que les compresseurs sont obligés
d'arrêter le processus (Thermo OFF forcé), le réglage du point 0 (zéro) est effectué et ils sont renouvelés après
une garde de 3 minutes. Il est possible d'annuler ce réglage du point 0 (zéro) dans "Service", mais il est fortement
encouragé de le laisser "Activé'". Si vous le laisser à "Désactivé", les contrôles de protection peuvent être activés
fréquemment en cas de variations drastiques de la charge.

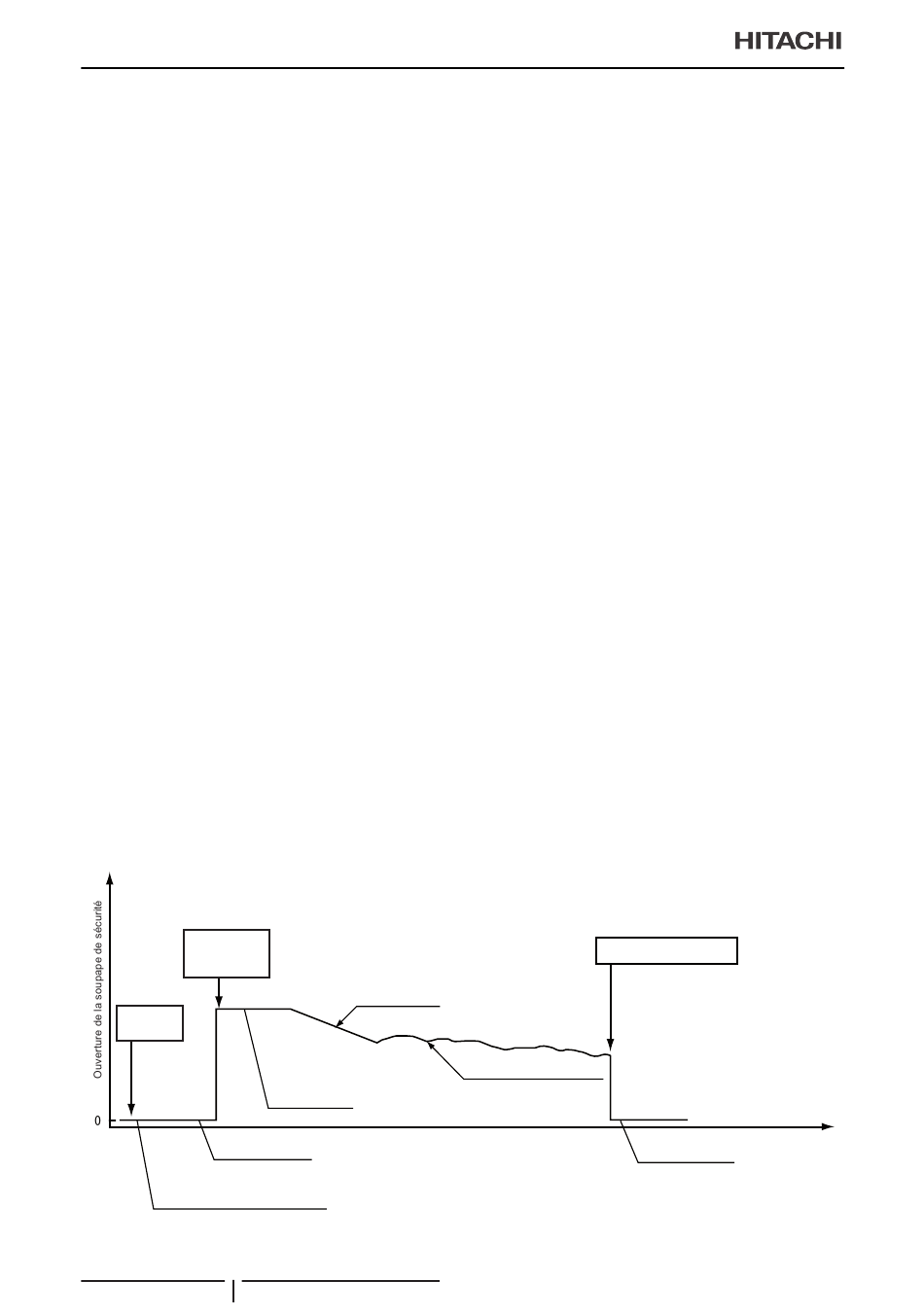

Début de
fonctionnement
du compresseur
Alimentation
ON
Veille à 0 impulsion
Réglage du point zéro effectué à la mise sous tension
38 SMFR0120 rev.0 - 11/2017
£ Contrôle au démarrage II
¢ Contrôle au démarrage I
Thermo OFF ou arrêt
§ Contrôle de démarrage II
Contrôle de surchauffe
Temps
Veille à 0 impulsion
