2 Fonctions de contrôle
Fonctions de contrôle sur le module

Entrée d'impulsion type 2 (source 24 V CC externe)
a. Aspect du signal et séquence fondamentale

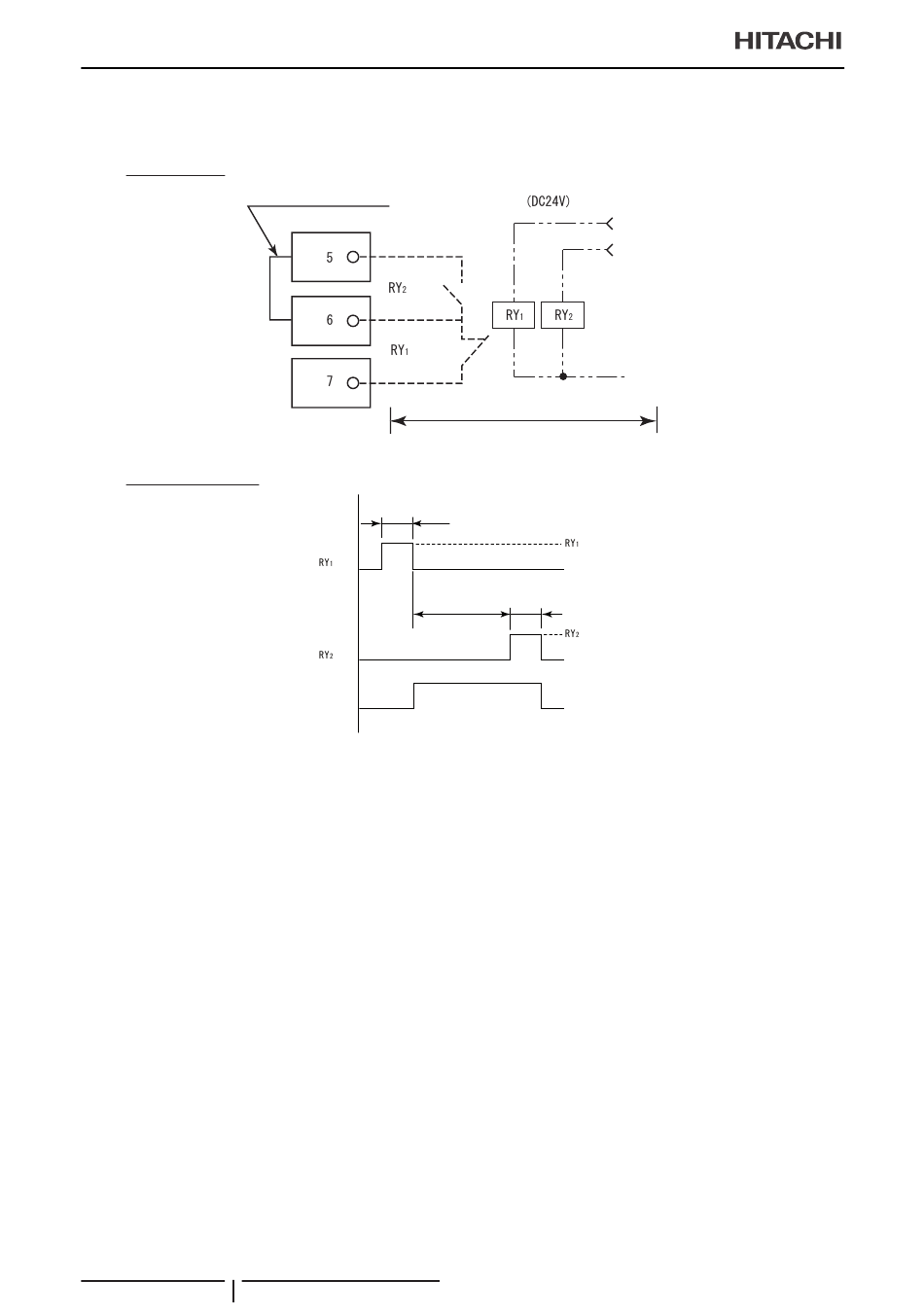

Pour le câblage
Diagramme temporel
b. Méthode de réglage
Puisqu'ils s'appliquent à la télécommande, il n'est pas nécessaire de modifier les réglages à l'écran LCD.
?
R E M A R Q U E
• Évitez de regrouper le câblage supplémentaire avec d'autres circuits de contrôle, et en particulier avec le câblage pour 230 V ou
400 V.
• Placez le câblage supplémentaire séparément à l'intérieur d'un tuyau métallique, ou utilisez un câble blindé.
