2.
3.
4.
1a.

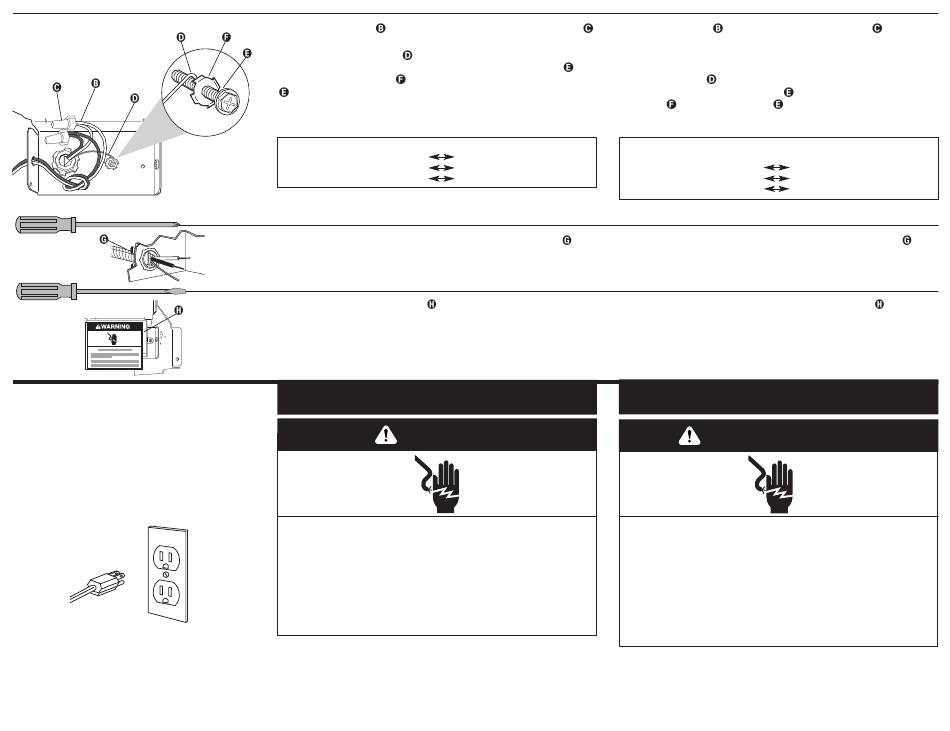

Connect the wires
as follows using twist-on connectors
sized to connect direct wire to 16-gauge dishwasher wire:
Form bare ground wire
into a U-shaped hook. Wrap
ground wire hook clockwise around ground connector
and under the washer
. Securely tighten ground connector
. Do not untie knot in the wires.
Power supply wire:
white
black
grounding wire
Tighten clamp connector or conduit connector screws
Reinstall terminal box cover
with wires inside terminal
box. Go to step 5.
The cover must be outside the box on the left side. Make
sure no wires are pinched by cover.
Power supply cord method:
WARNING
Electrical Shock Hazard
Plug into a grounded 3 prong outlet.
Do not remove ground prong.
Do not use an adapter.
Do not use an extension cord.
Failure to follow these instructions can result in death,
fire, or electrical shock.
Check that power supply cord does not touch dishwasher
motor or lower part of dishwasher tub. Go to step 5.
Connecter les fils
taille suffisante pour connecter les fils du câble au fil de
calibre 16 du lave-vaisselle :
Former un crochet en "U" à l'extrémité du conducteur nu de
liaison à la terre
connecteur de liaison à la terre
rondelle
dans les fils.
Terminal box wire:
Fil d'alimentation de courant
white
black
ground connector
conducteur de liaison à la terre
.
Serrer les vis du serre-fil ou du connecteur de conduit
Réinstaller le couvercle de la boîte de connexion
l'étape 5.
Le couvercle doit être à l'extérieur de la boîte au côté
gauche. S'assurer qu'aucun fil n'est coincé par le couvercle.
Raccordement par cordon de courant électrique :
Brancher sur une prise de courant à 3 alvéoles reliée à la
terre.
Ne pas enlever la broche de liaison à la terre.
Ne pas utiliser un adaptateur.
Ne pas utiliser un câble de rallonge.
Le non-respect de ces instructions peut causer un décès,
un incendie ou un choc électrique.
S'assurer que le cordon d'alimentation électrique ne touche
pas le moteur du lave-vaisselle ou la partie inférieure de la
cuve du lave-vaisselle. Passer à l'étape 5.
en utilisant les connecteurs
. Placer le crochet autour de la vis du
(sens horaire) sous la
. Bien serrer la vis
. Ne pas défaire le nœud
Fil de la boîte de connexion :
électrique :
blanc
blanc
noir
noir
connecteur de liaison à la terre
AVERTISSEMENT
Risque de choc électrique
d'une
.
. Passer à
18
