NOTICE D'UTILISATION
3.2

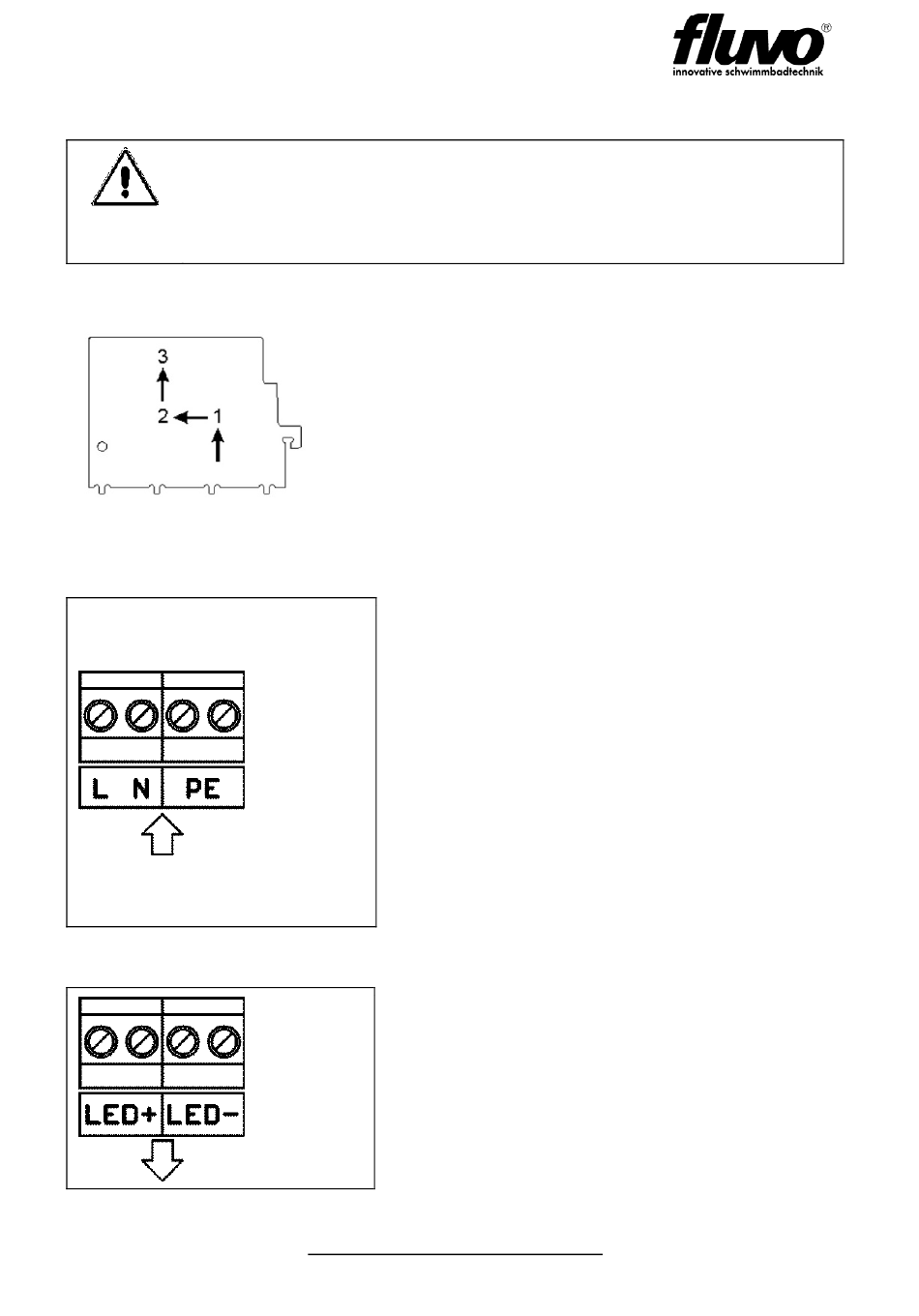

Séparation de la boîte à bornes
Consigne de sécurité :
Deux séparations de la boîte à bornes sont prévues pour les zones de
raccordement des projecteurs et des boutons-poussoirs piézo. Celles-ci
doivent empêcher que des lignes de branchement non fixées ne mettent
les projecteurs ou les boutons-poussoirs piézo sous tension.
Les séparations de la boîte à bornes sont enfichées et peuvent être démontées comme
suit pour un câblage plus simple :
Le montage a lieu de manière identique dans le sens opposé.
3.3
Branchement réseau
3.4
Zone de raccordement projecteur
LuchsNT
Version : 27142-A.1
Séparation de la boîte à bornes
Le branchement L/N/PE de la tension d'alimentation
doit être exécuté conformément aux normes VDE
0100 et VDE 0160.
Un dispositif de protection et de coupure doit être
prévu pour la libération de l'alimentation électrique.
La
borne
raccordée à la terre de protection !!
Bornes à vis, diamètre de conducteur 0,2 à 2,5 mm²
Exploitation sur le disjoncteur-protecteur 16A
Caractéristique de déclenchement B : pour 3
unités de commande
Caractéristique de déclenchement C : pour 6
unités de commande
Bornes à vis pour diamètre de conducteur
0,2 à 2,5 mm²
à 4 pôles :
Sous réserve de modifications techniques
Schmalenberger GmbH + Co. KG
D-72072 Tübingen / Allemagne
"PE"
doit
obligatoirement
raccord
2xLED+
2xLED-
être
7
