capteur, une réponse visuelle de tous les boutons-poussoirs à capteur raccordés est
donnée, dans la mesure où ces derniers sont éclairés.
L'éclairage des boutons-poussoirs est allumé lorsque les projecteurs sont EN SERVICE
et allumés.
Non éclairé lorsque les projecteurs sont HORS SERVICE.
Les LED s'éteignent pendant le temps d'interdiction.
Dans la boîte de transducteur raccordée, les témoins LED et les sorties numériques
DOUT1 à DOUT3 représentent les états suivants du coffret de commande :
DOUT4 est activée lorsque les projecteurs sont activés.
L'état des sorties numériques DOUT1 à DOUT3 est affiché au moyen de LED vertes
dans la boîte de transducteur. La sortie est alors active lorsque la LED verte est allumée.

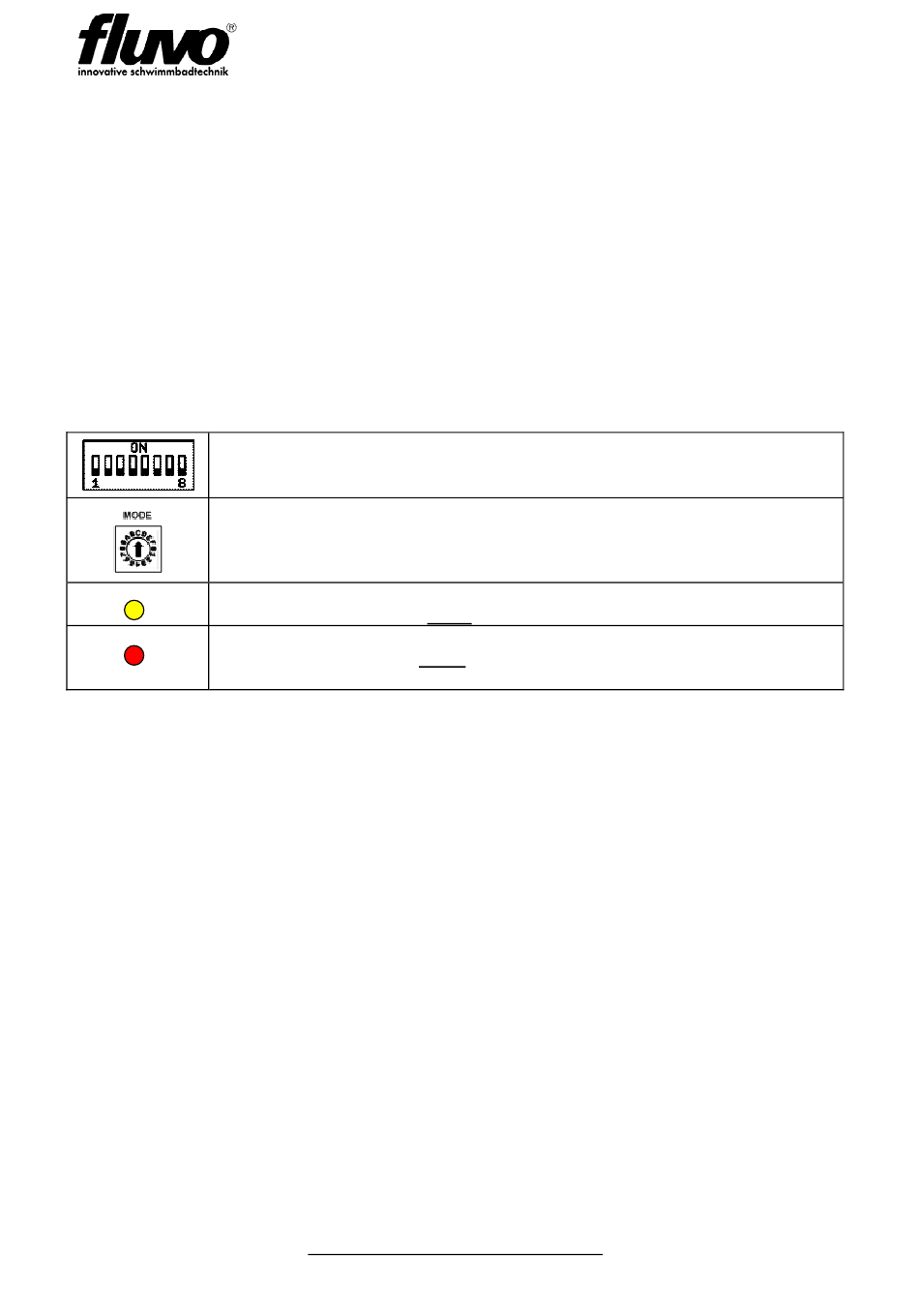

Configuration
Réglage unité de commande :
Position 6 :
Position 3 :
Réglage boîte de transducteur
3.0
Commutateur rotatif :
A
BUS-
La communication entre la boîte de transducteur et le coffret de commande
LED
est active lorsque la LED jaune dans la boîte de transducteur est allumée.
POWER-
La tension de service de 24 V est appliquée dans la boîte de transducteur
LED
lorsque la LED POWER rouge est allumée. La boîte de transducteur est
alors fonctionnelle.
L'unité de commande LED LuchsNT est raccordée à la boîte de transducteur par une
ligne à 4 fils.
BUS : deux fils, polarité au choix.
Tension d'alimentation : deux fils
Lorsque la boîte de transducteur est raccordée en mode A, aucun autre membre du bus
ne peut être raccordé.
Des boutons-poussoirs externes sur la boîte de transducteur peuvent également être
raccordés en fonctionnement synchrone de plusieurs unités de commande. Le
raccordement est effectué sur l'appareil SYNC-MASTER.
18
ON
ON
MODE
Sous réserve de modifications techniques
Schmalenberger GmbH + Co. KG
D-72072 Tübingen / Allemagne
NOTICE D'UTILISATION
Fonction : Maître BUS
Fonction : Bouton-poussoir
Pré-requis : SW 0.23 ou supérieur
LuchsNT
Version : 27142-A.1
