Raccords et organes de réglage
3.1
Vue d'ensemble boîte à bornes

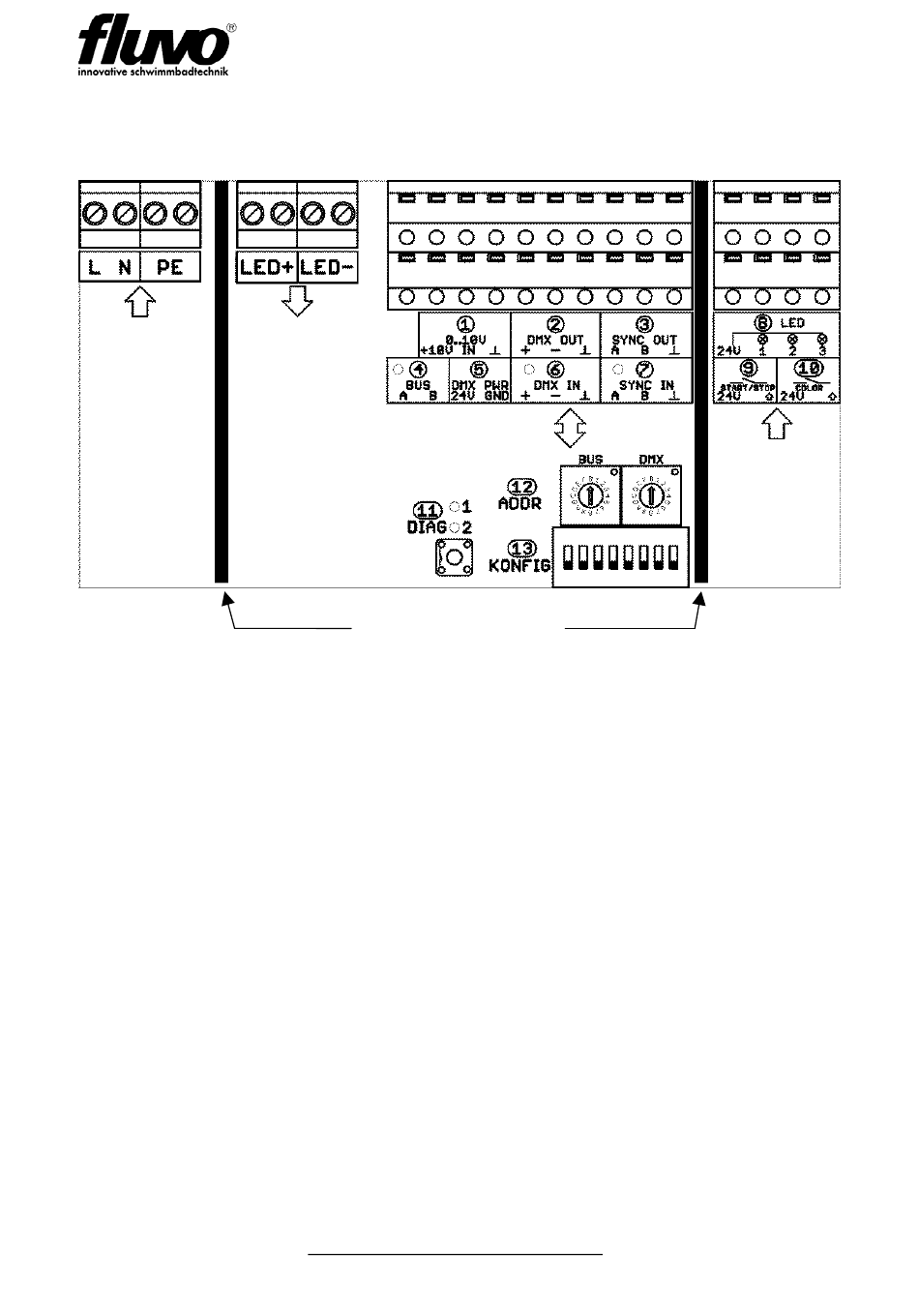

L'unité de commande dispose, dans la boîte à bornes, des raccords et organes de
réglage suivants marqués sur le circuit imprimé :
L, N et PE :
entrée réseau.
LED+, LED- :
raccord projecteur 24 V
1 : « 0..10V :
entrée de signal normalisé 0..10 V avec alimentation de
potentiomètre 10 V
2 : DMX OUT :
sortie DMX pour exploitation en série DMX
3 : SYNC OUT :
sortie bus synchronisation des unités de commande
4 : BUS :
interface bus Manchester
5 : DMX PWR :
alimentation DMX 24 V pour i-light
6 : DMX IN :
entrée DMX pour exploitation en série DMX
7 : SYNC IN :
entrée synchronisation des unités de commande
8 : LED :
éclairage RVB bouton-poussoir piézo « MARCHE/ARRÊT »
9 : START/STOP entrée de bouton-poussoir à capteur ouverte/fermée
10 : COLOR
entrée de bouton-poussoir à capteur sélection des couleurs
11 : DIAG :
bouton-poussoir et 2 LED pour le diagnostic
12 : ADDR :
interfaces bus Manchester et DMX : réglage d'adresse
13 : KONFIG :
configuration de l'appareil
Remarque : Les commutateurs rotatifs et commutateurs DIP 12 et 13 sont mis en
mémoire une seule fois au démarrage de l'appareil. Toute modification des positions
des commutateurs pendant le service n'est donc reprise qu'au démarrage suivant de
l'appareil.
