NOTICE D'UTILISATION
3.8

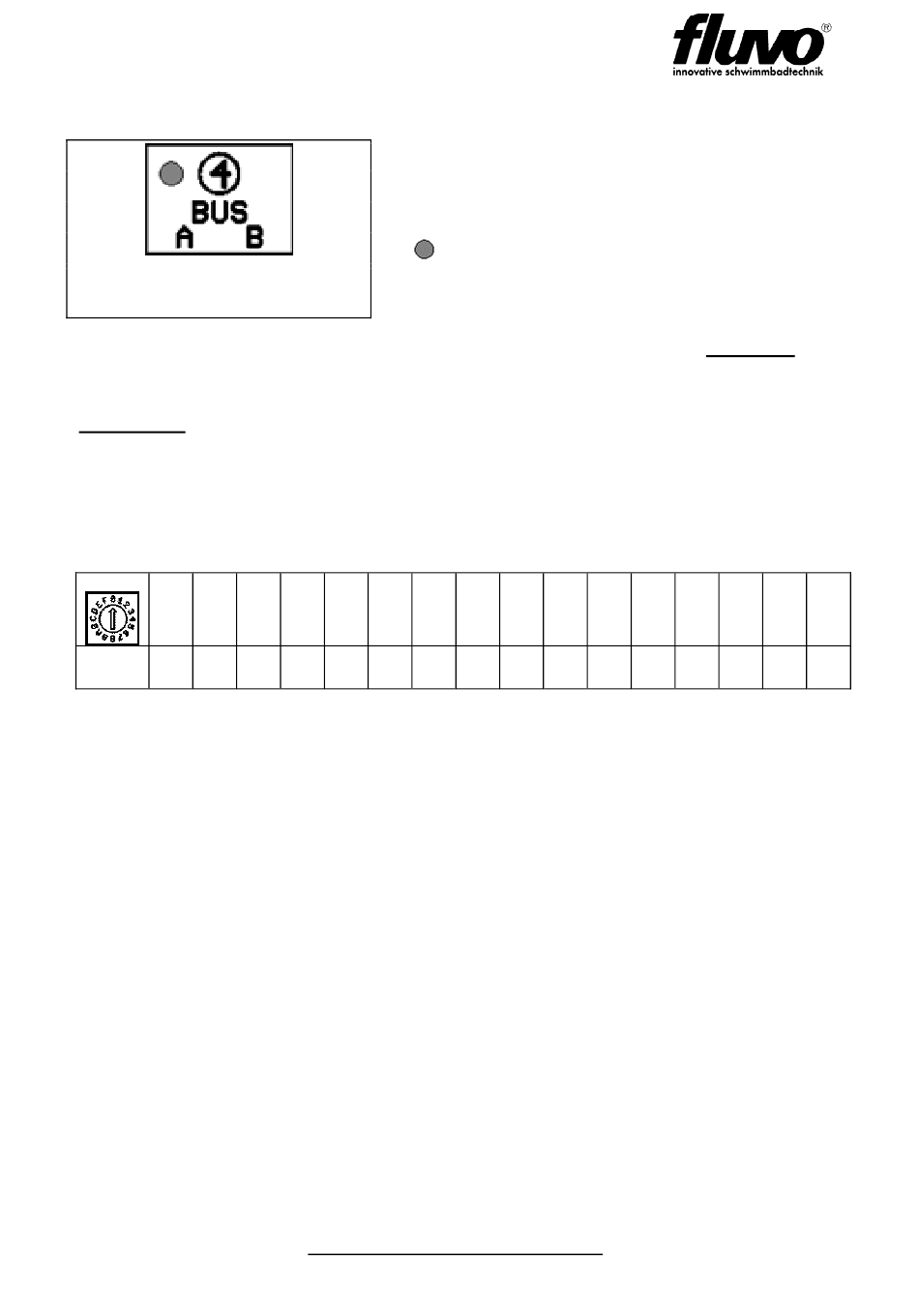

Borne de commande « BUS »
Interface pour exploitation via BUS, pour le raccordement d'extensions en option, par
ex. bouton-poussoir à capteur externe sur boîte de transducteur 3.0, voir chap. 4.6
Remarque :
Le raccordement est protégé contre l'inversion de polarité
Longueur de ligne max. 30 m
Ligne de commande recommandée 2 x 0,5 mm²
Réglage d'adresse BUS
BUS
0
1
Adresse
0x80 0x81 0x82 0x83 0x84 0x85 0x86 0x87 0x88 0x89 0x8A 0x8B 0x8C 0x8D 0x8E 0x8F
BUS
3.9
Bouton-poussoir diagnostic système DIAG
Un diagnostic de base est démarré comme suit via le bouton-poussoir 11 DIAG :
Diagnostic de base : courte pression sur le bouton (moins de 5 s)
Le mode diagnostic peut être terminé après la fin du diagnostic en appuyant de nouveau
sur le bouton.
3.9.1
Diagnostic de base
Le diagnostic de base comprend la procédure suivante : Après le démarrage du
diagnostic, la recherche des projecteurs raccordés démarre. Pendant la recherche des
projecteurs, la LED de diagnostic 1 clignote. Après la fin de la recherche, la LED de
diagnostic 1 est allumée en permanence, la LED de diagnostic 2 clignote avec le
nombre de projecteurs trouvés. En outre, les projecteurs sont activés par cycle à
intervalle de 2 s comme suit :
blanc + rouge + vert + bleu
blanc
rouge
vert
bleu
LuchsNT
Version : 27142-A.1
A
B
LED
2
3
4
5
Sous réserve de modifications techniques
Schmalenberger GmbH + Co. KG
D-72072 Tübingen / Allemagne
Ligne « A »
Ligne « B »
Affichage du signal DMX
Si la LED est allumée, un signal BUS est
présent
6
7
8
9
A
B
C
F
E
F
11
