Installation unité d'éclairage LuchsNT
6.1
Instructions pour l'installation
Pour la ligne de raccordement entre les projecteurs et l'unité de commande LED, ainsi
que les lignes de commande à raccorder, il s'agit d'un câblage de communication. Il est
impératif de veiller à la séparation des câbles d'alimentation électrique et du câblage de
communication. Outre les exigences relatives à la garantie de la séparation électrique
des systèmes selon DIN VDE 0100-520 « Canalisations », tenir compte de l'influence
électromagnétique. Afin d'éviter toute interférence, respecter les consignes relatives au
câblage de communication conformément à DIN EN 50173 et DIN EN 50174 (VDE
0800-174).
La longueur maximale de ligne entre les projecteurs et l'unité de commande LED
s'élève à 30 m.
Respecter la section de câble.
6.2

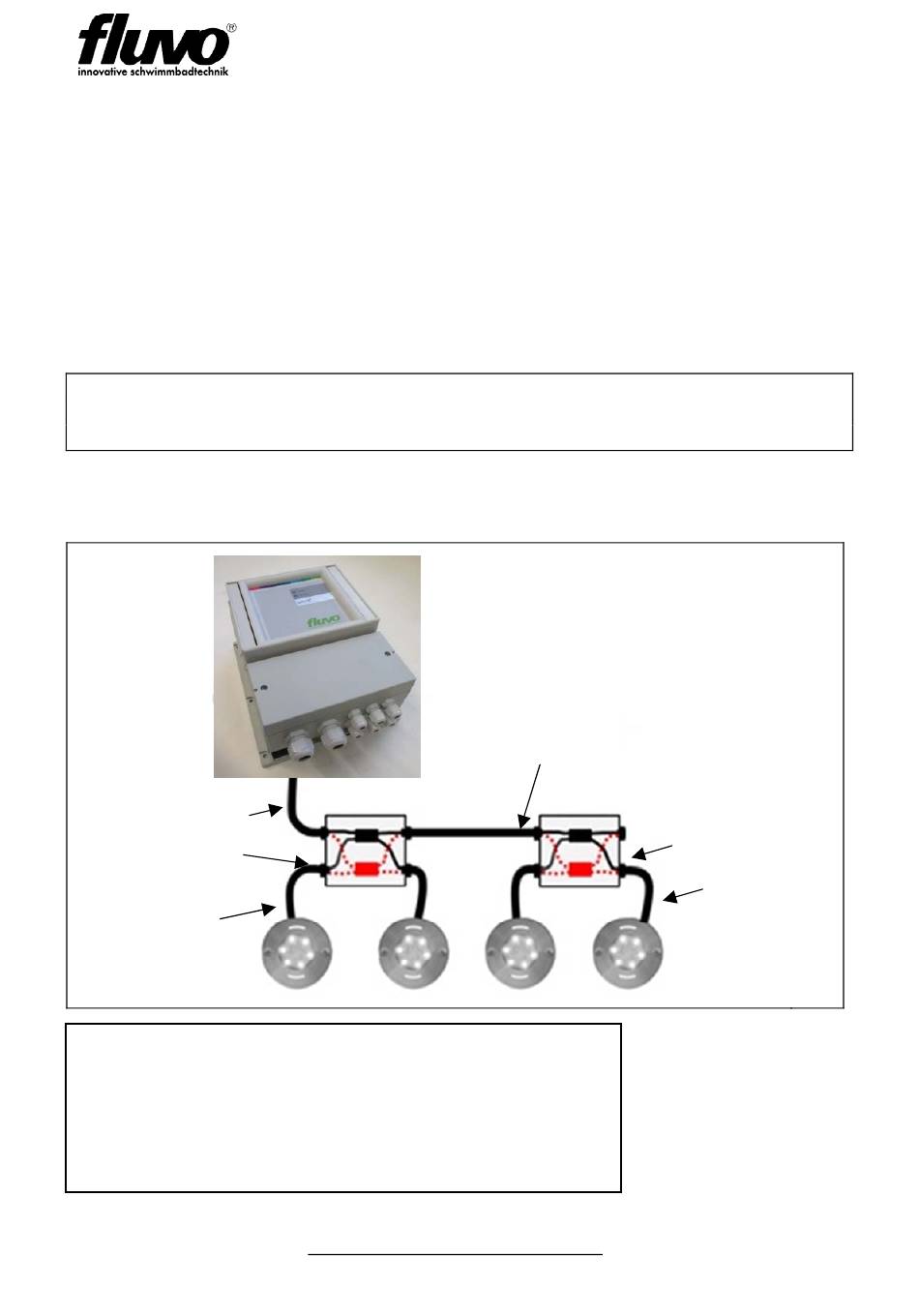

Ligne de raccordement projecteurs – unité de commande LED
Valable pour LED-blanc et LED-RVB
Ligne de
raccordement
Point de
raccordement
Câble de
raccordement du
projecteur
Ligne de raccordement
Longueur de ligne <10 m section de câble 2,5 mm²
Longueur de ligne >10 m section de câble 4,0 mm²
Câble de raccordement de projecteur
3 m / 10 m / 20 m avec section de câble 1,5 mm²
20
Ligne de raccordement
Sous réserve de modifications techniques
Schmalenberger GmbH + Co. KG
D-72072 Tübingen / Allemagne
NOTICE D'UTILISATION
Point de
raccordement
Câble de
raccordement
LuchsNT
Version : 27142-A.1
