Endress+Hauser iTEMP TMT71 Manuel De Mise En Service page 21

iTEMP TMT71
Endress+Hauser
1
2-
1+

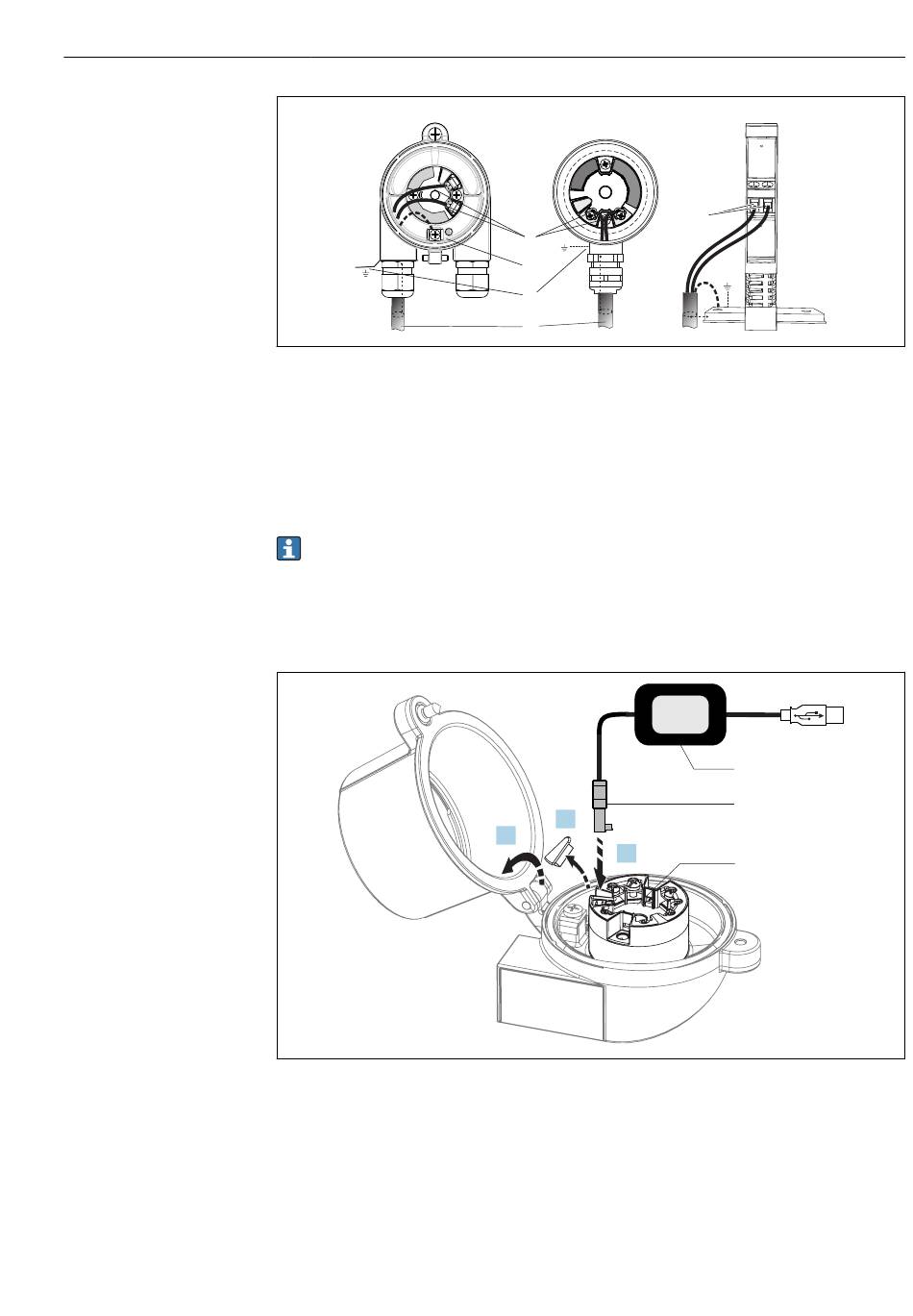

 12 Raccordement du câble de signal et de l' a limentation
1 Transmetteur pour tête de sonde monté en boîtier de terrain
2 Transmetteur pour tête de sonde monté en tête de raccordement
3 Transmetteur pour rail DIN monté sur rail DIN
4 Bornes de raccordement pour protocole alimentation
5 Prise de terre interne
6 Prise de terre externe
7 Câble de signal blindé
• Les bornes pour le raccordement de l' a limentation (1+ et 2-) sont protégées contre
l' i nversion de polarité.
• Section de conducteur :
• max. 2,5 mm 2 pour les bornes à vis
• max. 1,5 mm 2 pour les bornes enfichables. Longueur de dénudage des fils, au
moins 10 mm (0,39 in).
 13 Montage du connecteur CDI du kit de configuration pour la configuration, la visualisation et la
maintenance du transmetteur pour tête de sonde via PC et logiciel de configuration
1 Kit de configuration, p. ex. TXU10 avec port USB
2 Connecteur CDI
3 Transmetteur pour tête de sonde monté avec interface CDI
2
2- 1+
4
5
6
7
2.
1.
3.
Raccordement électrique
3
2- 1+
4
7 5
1
2
3
A0039698
A0037914
21
