Mise en service
Recommandation : attribuer les numéros de station par ordre croissant. Adapter l'attribution des
numéros de station de la structure machine de l'installation.
Micro-interrupteur DIL 3
DIL 3.8
DIL 3.7
DIL 3.6
DIL 3.5
DIL 3.4
DIL 3.3
DIL 3.2
DIL 3.1
1) Si le diagnostic d'appareil est désactivé, aucune information de diagnostic d'appareil du module d'efficacité énergétique ne sera
envoyée au système maître.

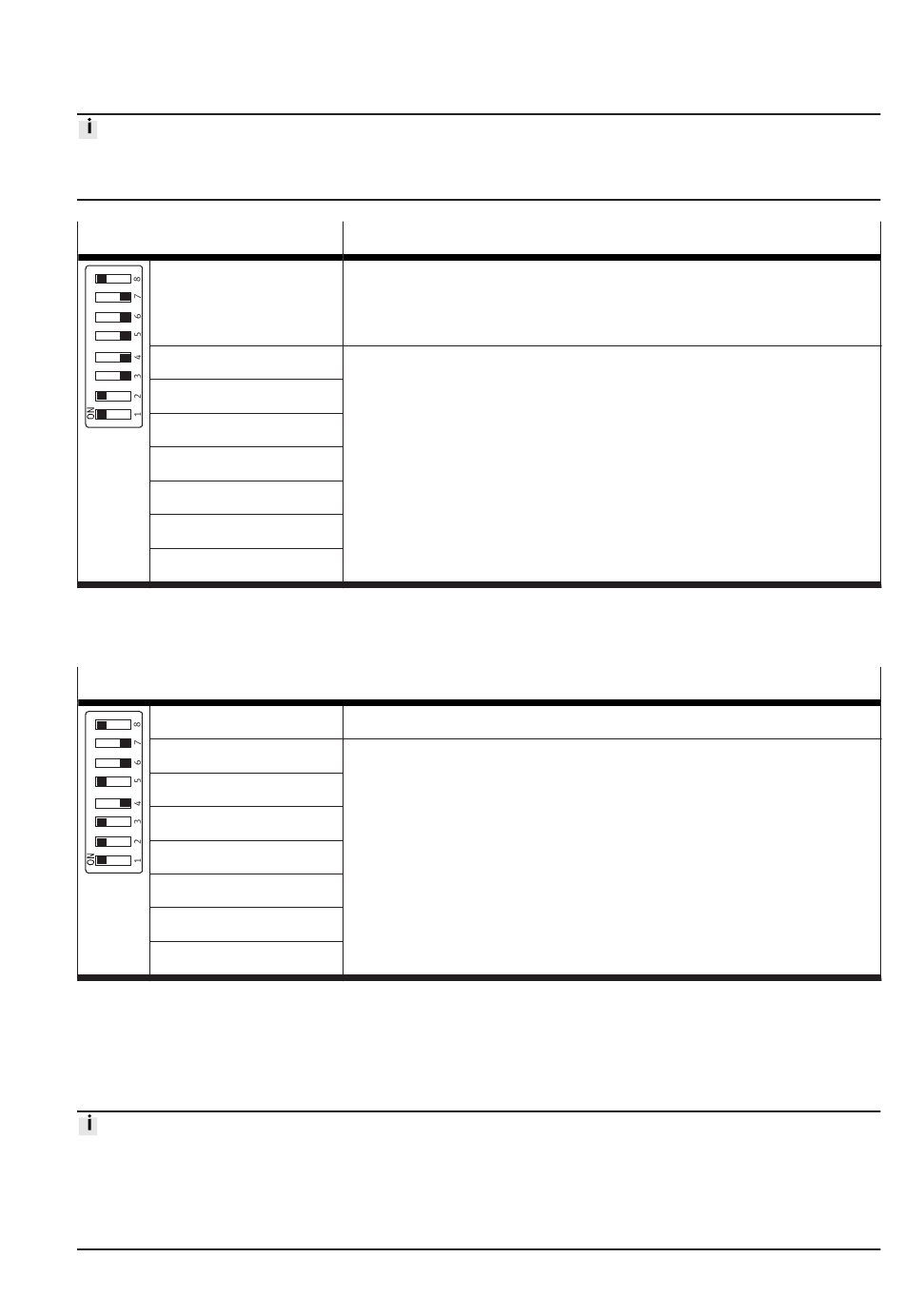

Tab. 23 : Réglage du numéro de station et du mode diagnostic, micro-interrupteur DIL 3
Exemple de réglage du numéro de station 23 et de l'activation du diagnostic des appareils
DIL 3.8 : ON –
DIL 3.7 : OFF 2
DIL 3.6 : OFF 2
DIL 3.5 : ON 2
DIL 3.4 : OFF 2
DIL 3.3 : ON 2
DIL 3.2 : ON 2
DIL 3.1 : ON 2
Tab. 24 : Réglage du numéro de station et du mode diagnostic, exemple
8.3.5

Mise en service et configuration

La mise en service et la configuration du nœud de bus dépendent de la commande de niveau
supérieur.
Les étapes décrites ci-dessous sont des exemples d'utilisation de la commande « Siemens SIMATIC
S7-315 » et du logiciel de commande « Siemens STEP 7 », version 5.5 avec Service Pack SP 3,
avec interface en anglais èDocumentation de la commande de niveau supérieur et du logiciel de
commande.
Festo — MSE6-E2M — 2022-08d
Description
Diagnostic d'appareil
ON = activé, réglage d'usine
OFF = désactivé
Numéro de station
Les micro-interrupteurs DIL 3.1 ... 3.7 permettent de régler les
numéros de station du module d'efficacité énergétique codés en
binaire.
Numéros de station autorisés : 1 ... 125
Réglage d'usine : 3
Exemple è Tab. {!nr!} 24 Réglage du numéro de station et du
mode diagnostic, exemple
Diagnostic d'appareil activé
= 64 Exemple :
6
2 + 2 + 2
0 1 2
5 = 32
1 + 2 + 4 + 16 = 23
= 16
4
Numéro de station réglé = 23
= 8
3
= 4
2
= 2
1
= 1
0
1)
+ 2 =
4
