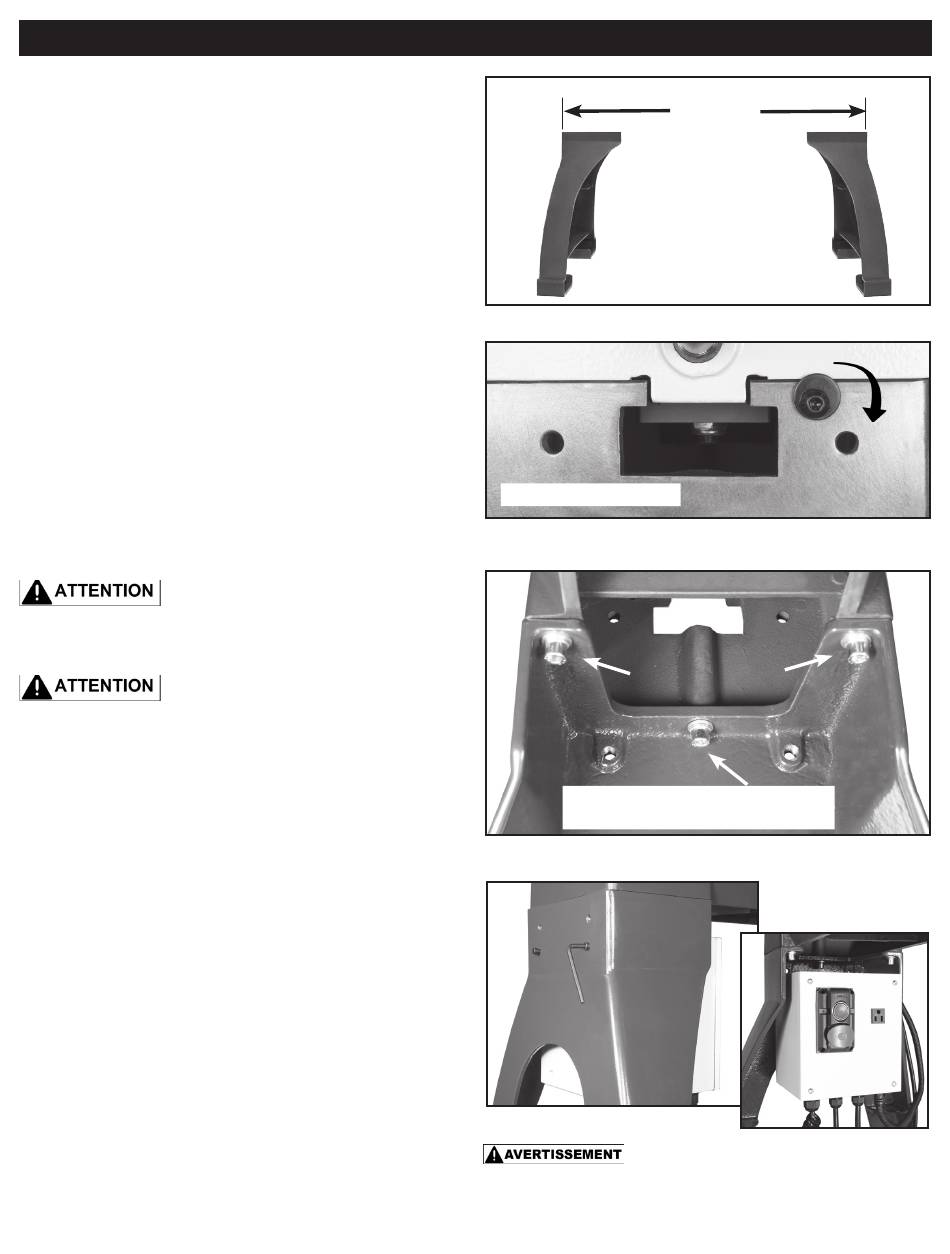

INSTALLATION DU BÂTI SUR LES PATTES
1. Placez les deux pattes (O) environ à 44" (1118mm)
une de l'autre en mesurant depuis les bords extérieurs.
Assurez-vous que les supports de tablette font face vers
l'intérieur, un vers l'autre. Figure 4.
2. Fixez la poupée mobile (E), et la base du porte-outil (D)
sur le bâti du tour (F) en serrant leur poignées de blocage.
Voir page 20 de ce manuel sur la façon de faire des ajuste-
ments si requis.
NOTE : Pour alléger le poids du bâti, la poupée mobile et
la base du porte-outil peuvent être retirés du tour.
- À l'extrémité droite du bâti, avec une clé hexagonale
de 5mm, desserrez le boulon (11C) afin que la rondelle
d'arrêt décalée (10C) pivote vers le bas sous la surface
du bâti. Fig. 5..
- Desserrez la poignée de la poupée mobile (25A), et
glissez la poupée mobile vers l'extrémité du bâti du tour.
- Desserrez la poignée de la base du porte-outil (3A),
et glissez la base du porte-outil vers l'extrémité du bâti
du tour.
3. Avec l'aide de 4 amis ou plus, un palan ou un chariot-
élévateur, levez le bâti du tour et placez-le doucement sur
les pattes afin d'aligner les 6 trous de boulons. NOTE :
Levez le bâti du tour par le dessous de
clui-ci seulement, pas par le moteur, la poupée fixe, la pou-
pée mobile ou le porte-outil. Empêchez le tour de basculer,
car la poupée fixe est extrêmement lourde.
Le boîtier de l'onduleur (A) est fixé à
la poupée fixe (C) et au boîtier de l'interrupteur (G) par les
fils, il faut donc faire très attention de sécuriser le boîtier
de l'interrupteur lorsque l'on manipule le bâti du tour pur le
fixer aux pattes.
4. Fixez le bâti du tour aux pattes avec les six rondelles
plates, les rondelles fendues et les boulons hexagonaux
(I). Utilisez la clé hexagonale de 8mm fournie. La fig-
ure 6 montre 3 boulons fixant les pattes au bâti du tour à
l'extrémité de la poupée mobile.
5. Fixez le boîtier de l'onduleur (A) à l'intérieur de la patte
gauche sous la poupée fixe avec les 2 boulons (J) et la clé
de 5mm fournie. Fig. 7.
6. Le tour peut maintenant être placé à son endroit final
pour le tournage. Si enlevée plsu tôt (étape 2), réinstallez
le porte-outil et la poupée fixe sur le bâti du tour. Renver-
sez le processus décrit à la NOTE de l'étape 2 ci-dessus.
7. Si les pattes sont assemblées avec les pieds ajustables
optionnels (voir page 10), les pieds peuvent être ajustés.
Ajustez les écrous inférieurs, page 10 Fig. 3C, qui sont
juste sous la patte pour ajuster la hauteur de broche voulue
et pour niveler le tour. Une fois ajusté, serrez les écrous
supérieurs, Fig. 3A, pour bloquer les pieds en position.
ASSEMBLAGE
POUPÉE MOBILE
BOUT DU BÂTI
CHÉE ET L'INTERRUPTEUR DOIT ÊTRE À LA POSITION AR-
RÊT JUSQU'À CE QUE L'ASSEMBLAGE SOIT COMPLÉTÉ.
11
44"
FIG. 4
FIG. 5
VUE DE DESSOUS DES PATTES
SOUS LA POUPÉE MOBILE
FIG. 6
FIG. 7
