Kit plateau étendu
Véhicule utilitaire Workman
N° de modèle 07149
Important:
Vous devez installer un kit de levage électrique 12 V (modèle 07167) ou un kit de levage
électrique 48 V (modèle 07168) pour pouvoir lever le plateau de chargement étendu.
Montage
Pièces détachées
Reportez-vous au tableau ci-dessous pour vérifier si toutes les pièces ont été expédiées.
Description
Aucune pièce requise
Aucune pièce requise
Plateau de chargement étendu
Support de plateau
Vis autotaraudeuse (5/16" x ¾")
Vis à embase (½" x 4½")
Contre-écrou (½")
Poignée en « T »
Aucune pièce requise

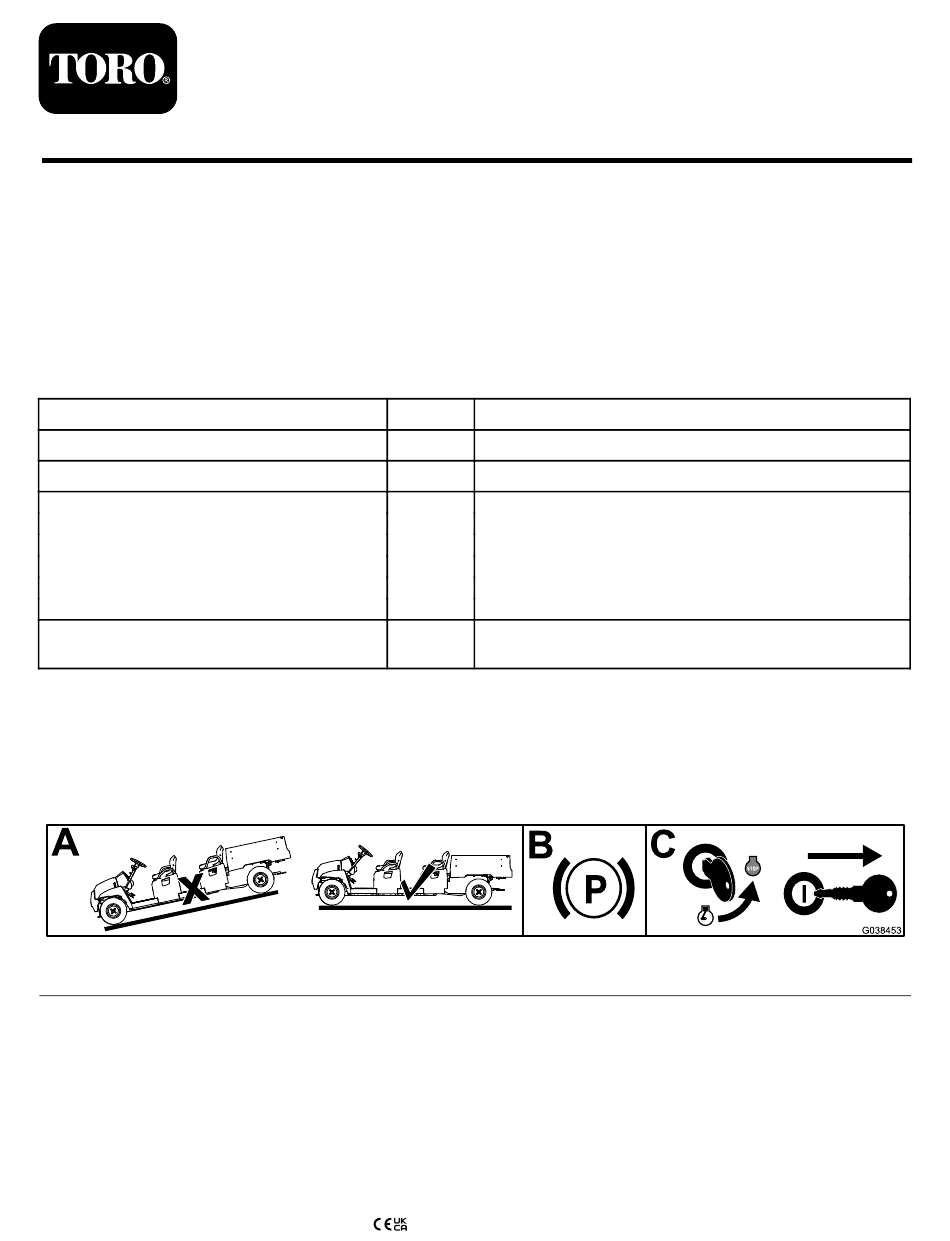

Préparation de la machine
1.
Amenez la machine sur une surface plane et horizontale.
2.
Serrez le frein de stationnement.
3.
Coupez le moteur et enlevez la clé.
© 2022—The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
Qté
–
Préparation de la machine.
–
Retirez le plateau de chargement en plastique.
1
2
4
Montez le plateau de chargement étendu.
2
2
1

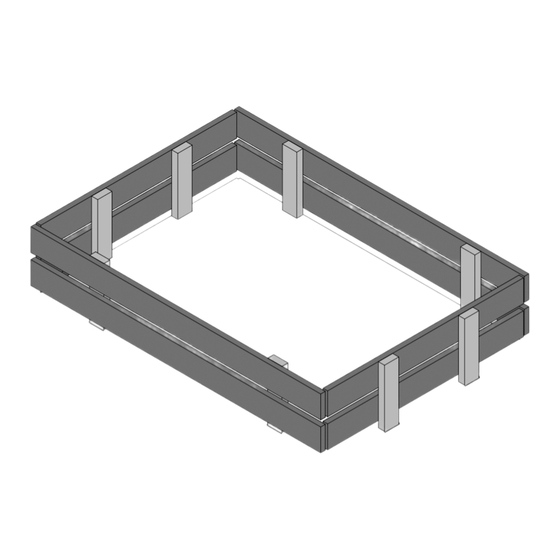

Montage des ridelles sur le plateau de chargement étendu
–
