Utilisation
Paramètre 1 : Réglage de chaque position de fin de course "CCW"
© Antriebs- & Regeltechnik Schimpf GmbH
Mode : 9
Paramètres : 1
La rubrique de menu permet de régler chaque
position de fin de course au cas où il faudrait n'en
modifier qu'une seule des deux. Si les deux fins de
course doivent être adaptées, sélectionner le
paramètre : 0.
Réglage de la fin de course opposée en sens
antihoraire (CCW) par rapport à l'autre fin de
course.
Les deux touches
déplacer sur la fin de course "CCW". La LED
clignote. L'exemple montre que la fin de course à
régler est affichée sous forme de flèche rouge et
que la deuxième fin de course l'est sous forme de
flèche bleue. Il faut veiller à ce que la fin de course
ne se trouve pas hors de la plage de déplacement
admissible du servomoteur. La LED "Enable" ne
doit pas être allumée. Si la position actuelle est hors
de la plage valide, la LED "Enable" clignote en deux

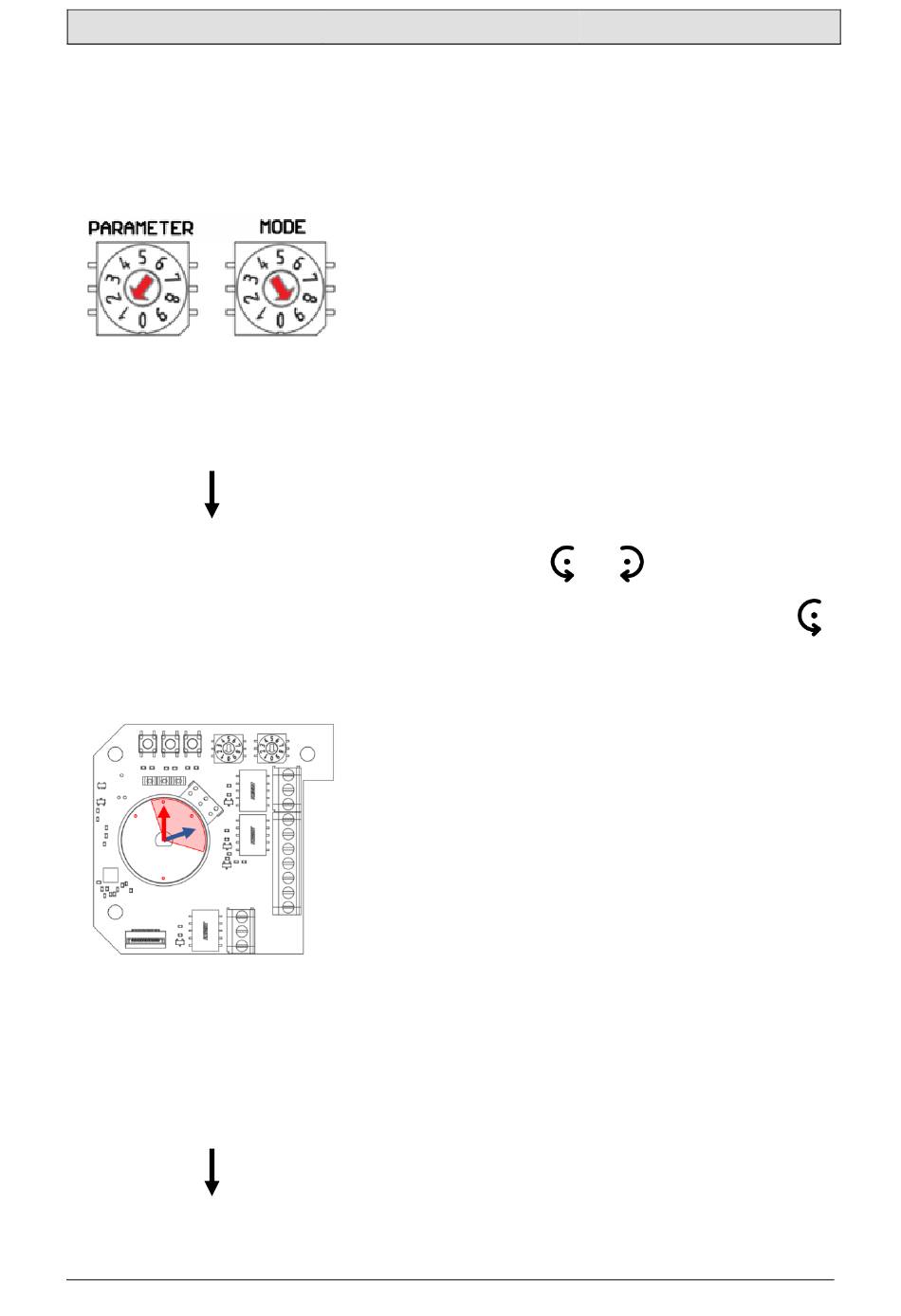

temps. Le potentiomètre comprend quatre repères,
représentés par
l'illustration ci-contre. La plage de déplacement
admissible du potentiomètre est hachurée en rouge.
Le repère indiqué par une flèche doit toujours se
trouver dans la surface hachurée.
et permettent de se
des cercles rouges dans
