Mise en service
réglables N1 et N2. Les positions de commutation sont transmises via les bornes 20 à
22 (Cf. Figure 8 : Carte supplémentaire 00-10).

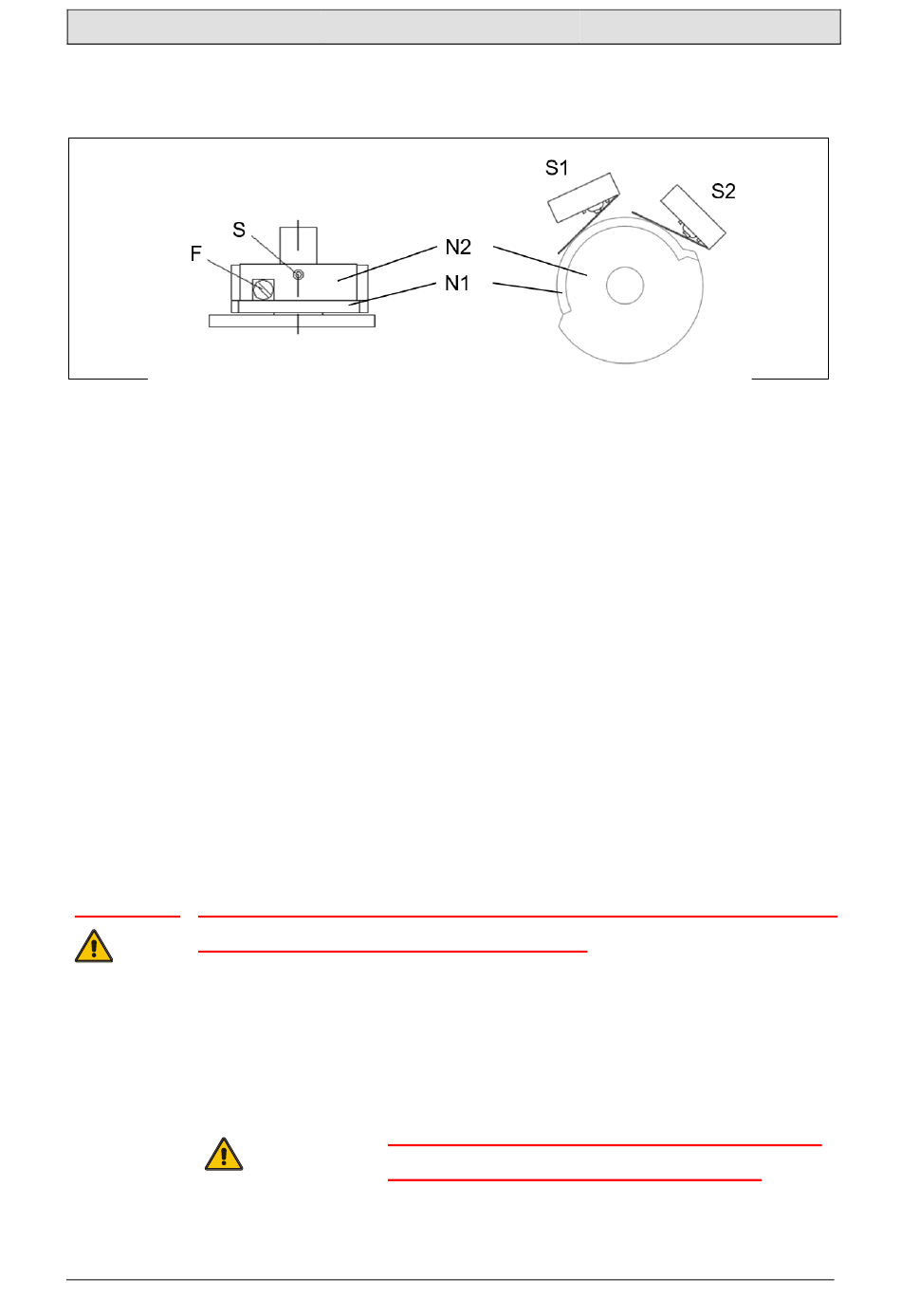

Figure 2 : Vue d'ensemble commutateur à cames 00-10
Le goujon fileté S permet de fixer l'arbre à cames avec les disques N1 et N2 sur l'arbre
du servomoteur. Le disque à cames N2 est ici toujours fixé à l'arbre à cames. La vis
de réglage F permet de déplacer le disque à cames N1 par rapport à l'arbre à cames.
Le commutateur S1 évalue la position du disque à cames N1, le commutateur S2 celle
du disque à cames N2.
Les réglages des disques à cames des deux commutateurs s'influencent
mutuellement, et il faut donc respecter le mécanisme suivant lors du réglage.
Limitation en raison de la construction compacte : avec un angle d'ouverture standard
de 90°, les deux positions ne peuvent pas simultanément être inférieures à 25° ni
supérieures à 65°.
Important : Couper impérativement l'alimentation électrique pour les travaux
de réglage sur l'appareil à l'aide d'outils.
Les commutateurs à cames du 00-10 sont apposés sur la face inférieure de la carte
supplémentaire. Les illustrations suivantes sont toujours vues du haut depuis
l'indicateur de position.
© Antriebs- & Regeltechnik Schimpf GmbH
Tous les câbles
servomoteur doivent être débranchés !
de raccordement du
