Réglage du débit :
Procéder au préréglage du débit selon la valeur souhaitée à l'aide de la
clé de préréglage (voir fig. « Configuration du robinet thermostatique »
en page 1). Le préréglage ne peut être effectué qu'à l'aide de la
clé de préréglage fournie qui est montée sur la poignée manuelle.
Cela évite tout risque de déréglage de la valeur réglée par des
personnes non autorisées.
La valeur souhaitée doit se trouver en face de la fente de marquage
(voir fig. « Réglage du débit du robinet thermostatique » en page
2). Le préréglage est progressif et peut être modifié en service, pas
d'écoulement d'eau.
. En régime intermédiaire, avec une tête thermostatique ou un
moteur monté sur le robinet, celui-ci régulera le débit entre 0 et la
valeur maximale réglée.
Réglage de la valeur de consigne du limiteur de la température
de retour RTL :
Régler le limiteur de la température de retour RTL (voir fig.
« Encombrements du raccord » à droite) sur la valeur de consigne
déterminée (réglage d'usine : 3 ≈ environ 30 °C).
La température des surfaces peut être modifiée en tournant la
poignée manuelle.
Mesure de la pression différentielle :
La pression différentielle disponible peut être mesurée à l'aide du
système de mesure « OV-DMC 3 » moyennant le « Demo-Bloc »
(réf. 1188051) la tige pour mesurer la pression différentielle (réf.
1188093). Ceci permet de vérifier si la pression différentielle est assez
élevée pour que la régulation automatique du débit par le robinet
s'effectue correctement. La mesure de la pression différentielle
permet également d'optimiser le réglage du circulateur.
Pour ce faire, la hauteur manométrique du circulateur est réduite
jusqu'à ce que la pression différentielle minimale nécessaire soit
atteinte aux robinets les plus défavorisés hydrauliquement.
Avec l'appareil de mesure raccordé, la pression différentielle
disponible au corps de robinet est mesurée. Pour ce faire, dévisser
le mécanisme à l'aide du « Demo-Bloc » et effectuer une mesure
avec la tige pour mesurer la pression différentielle. Dès que la
pression différentielle mesurée atteint un niveau supérieur ou égal à
la pression différentielle ∆p min., elle est assez élevée pour permettre
la régulation automatique du débit par le robinet.
Revisser ensuite le mécanisme dans le corps de robinet et contrôler
l'étanchéité de tous les points de raccordement.
Comportement au bruit :
Afin de garantir un fonctionnement silencieux en combinaison avec
un installation sensible au bruit (par ex. radiateurs), la pression
différentielle maximale à travers le robinet ne devrait pas dépasser
300 mbar.
Maintenance et entretien :
Le raccord ne nécessite aucun entretien. En cas de dysfonctionnements,
procéder à une opération de maintenance. Le raccord doit être
facilement accessible.
Vérifier régulièrement le fonctionnement et l'étanchéité du raccord
et des points de raccordement dans le cadre de l'entretien de
l'installation.
Le mécanisme peut être démonté à l'aide du « Demo-Bloc » sans
vidanger l'installation.

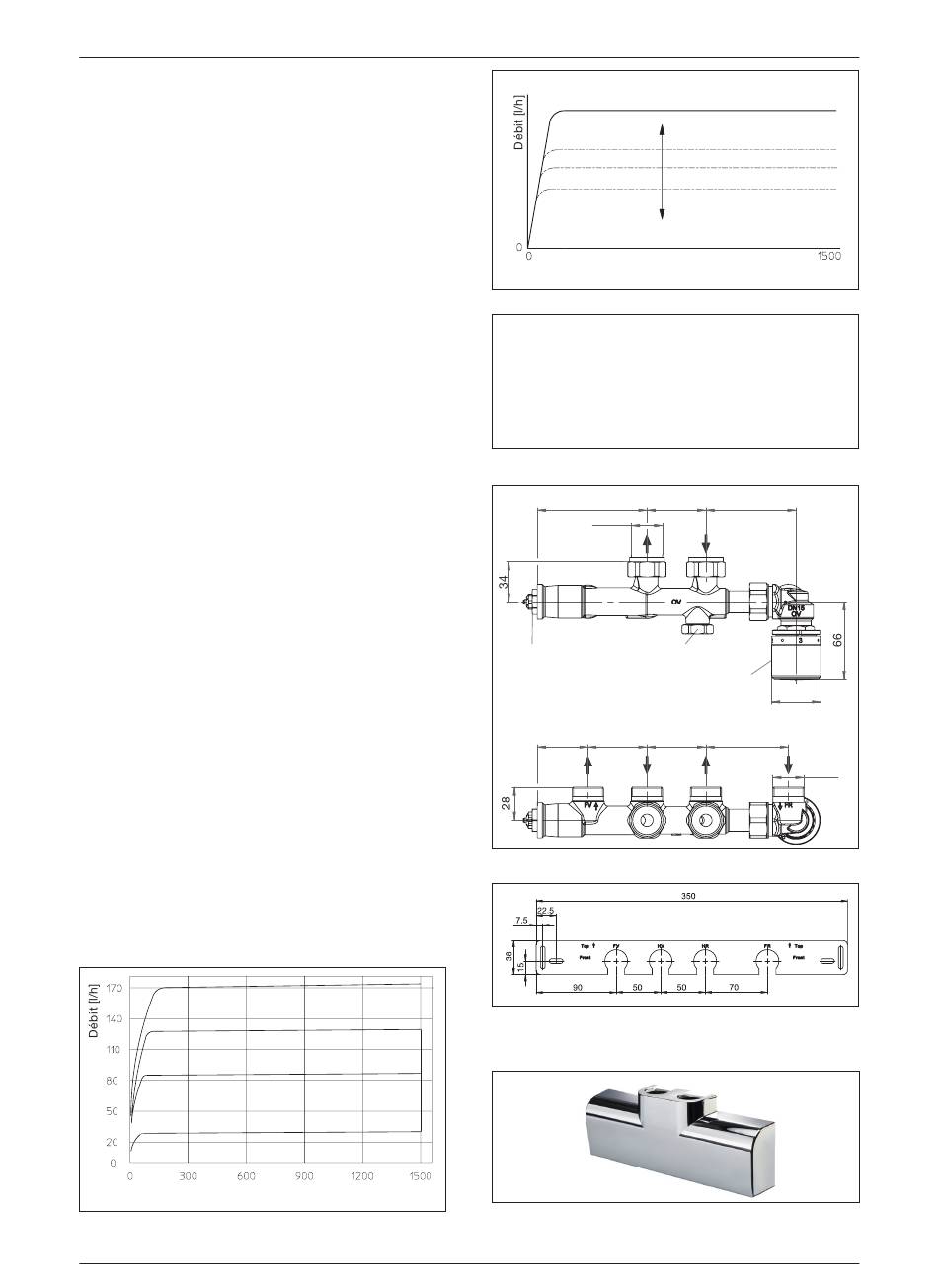

Courbes caractéristiques :
Courbes caractéristiques pour différents réglages sur la poignée
manuelle en régime maximum de l'installation
2020 Oventrop
Pression différentielle [mbar]
« Multiblock TQ-RTL » Raccord pour
installations combinées radiateurs/surfaces chauffantes
Régime maximum (réglage sur la poignée manuelle)
Courbes caractéristiques en régime intermédiaire
Graduation sur la poignée manuelle :
0
=
Robinet fermé
1
=
environ 10 °C
2
=
environ 20 °C
3
=
environ 30 °C réglage d'usine
4
=
environ 40 °C
max.
=
environ 43 °C
Réglage de la valeur de consigne du régulateur de la
température de retour RTL
93
G
⁄
3
4
Dispositif
Robinet
d'arrêt du
thermostatique
radiateur
43
50
FV
HV
Encombrements du raccord
Encombrements du gabarit de montage
Accessoires :
Cache design pour l'habillage du raccord
chromé
blanc
Régime intermédiaire
Pression différentielle [mbar]
50
76,5
Limiteur
de la
température
de retour
RTL
50
70
HR
FR
G
3
⁄
4
Réf. 1184077
Réf. 1184087
3
