Domaine d'application :
En combinaison avec la tête thermostatique ou le moteur, le raccord
« Multiblock TQ-RTL » est utilisé dans des installations de chauffage
central bitubes avec circuits fermés et à circulation forcée. Il sert à
la régulation de la température ambiante, la régulation automatique
du débit (équilibrage hydraulique) et la limitation de la température
de retour des surfaces chauffantes. Il se monte sur des radiateurs
avec en entraxe de raccordement aller/retour de 50 mm.
Le montage peut se faire avec tous les matériaux de tube standards.
Oventrop propose des raccords à serrage adéquats pour tubes
en cuivre, acier inoxydable, plastique et le tube multi-couches
« Copipe ».
Les notices d'installation sont à respecter.
Montage :
Travaux préparatoires :
Déterminer la position du radiateur et du raccord en respectant
les instructions du fabricant du radiateur. Le sens de circulation
doit correspondre à celui de la flèche sur le corps du raccord.
Le raccord ne doit être monté que sur une tuyauterie propre et
n'être alimenté que par des fluides exempts d'impuretés.
Dans les bâtiments neufs, la tuyauterie pour les raccordements
aller/retour du circuit de chauffage (raccordements centraux du
raccord) est déjà posée pendant les travaux de gros œuvre.
Les tubes de raccordement posés dans le mur sont à isoler selon
la Loi sur les économies d'énergie ce qui facilite le montage
ultérieur du raccord.
Prévoir des saignées murales pour le circuit de chauffage et le
circuit de régulation de température de surfaces (voir fig. « Vue en
coupe, raccordement du circuit de chauffage » et « Vue frontale,
raccordement du circuit de chauffage »). Fixer le gabarit de montage
de façon précise sur le mur brut à l'aide de vis (non jointes à la
livraison). Lors du montage, veiller à la pose parallèle et sans
contraintes de la tuyauterie. Fixer les tubes saillants à l'aide des
douilles à membrane jointes.
La tuyauterie pour le circuit de régulation de température de
surfaces ne sera posée qu'après le plâtrage des murs.
Montage du radiateur et du raccord :
Monter le radiateur en respectant les dimensions de montage et en
tenant compte de la finition ultérieure du mur (par ex. carrelage).
Visser le raccord « Multiblock TQ-RTL » au radiateur en évitant toute
contrainte mécanique (couple de 20 à 30 Nm) et le raccorder à la
tuyauterie du circuit de chauffage à l'aide de raccords à serrage.
Raccordement aller « HV » / Raccordement retour « HR »
(voir fig. « Vue frontale, raccordement du circuit de chauffage »)
Le raccord est livré avec des mamelons auto-étanches pour des
radiateurs avec filetage femelle G
Lors de l'utilisation pour des radiateurs avec filetage mâle G ¾ selon
DIN 16313 (« eurocône »), des pièces à encastrer (réf. 1611100,
non jointes à la livraison) sont à utiliser.
La tuyauterie est fixée aux raccordements filetés mâles G ¾ selon
DIN EN 16313 (« eurocône ») à l'aide de raccords à serrage.
Montage du circuit de régulation de température de surfaces :
En cas de conception du plancher comme surface chauffante, la
construction du sol doit répondre aux lois, normes et directives
en vigueur.
Après avoir posé l'isolation, la conduite aller du circuit de régulation
de température de surfaces est raccordée au raccordement « FV » et
la conduite retour au raccordement « FR » du « Multiblock TQ-RTL »
voir fig. « Vue frontale, raccordement du circuit de régulation de
température de surfaces »). Il faut poser le circuit de régulation de
température de surfaces en serpentin pour garantir une répartition
égale de la température.
La chape de ciment et la chape anhydrofluatée doivent être
chauffées en conformité avec la norme EN1264-4. Les notes dans
les notices d'installation sont à respecter.
Le montage du circuit de régulation de température de surfaces
peut se faire avec tous les matériaux de tube standards. Oventrop
propose des raccords à serrage adéquats. Les notices d'installation
sont à respecter.
2
1
⁄
.
2
« Multiblock TQ-RTL » Raccord pour
installations combinées radiateurs/surfaces chauffantes

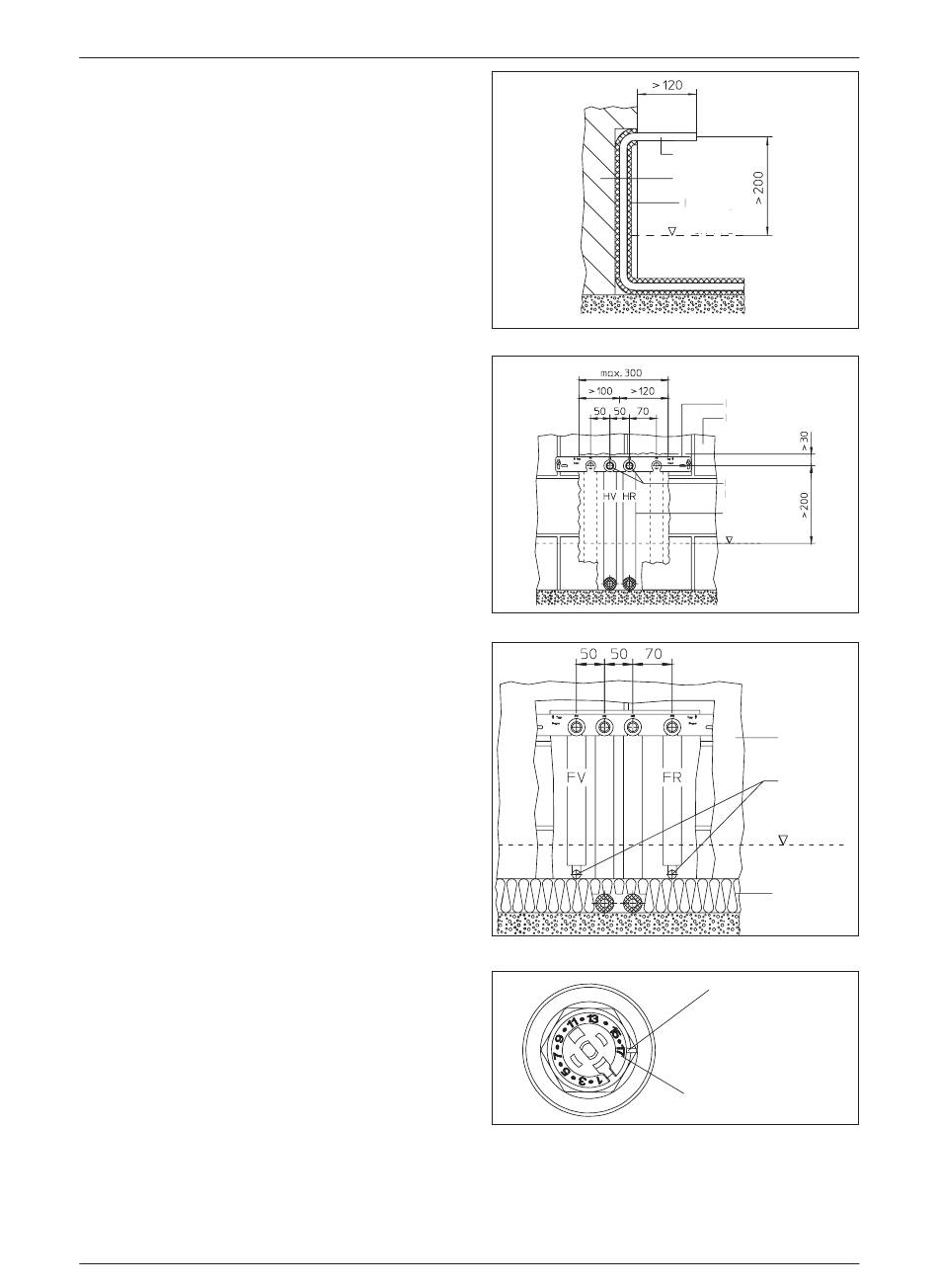

Vue en coupe, raccordement circuit de chauffage
Vue frontale, raccordement du circuit de chauffage
Vue frontale, raccordement du circuit de régulation de
température de surfaces
Réglage du débit du robinet thermostatique
Tuyauterie
Mur
Isolation
Bord supérieur
du sol fini
Gabarit de montage
Mur
Tuyauterie
du circuit de
chauffage
Isolation
Bord supérieur
du sol fini
Plâtre
Tuyauterie
du circuit de
régulation de
température de
surfaces
Bord supérieur
du sol fini
Isolation
Fente de marquage
Valeur de réglage
x 10 [l/h] = 170 l/h
