Regelung
Witterungsgeführte Regelung
(Heizungsregelung mit elektro-
nischem Speicherfühler)
Regelung R11-SB
Inbetriebnahme
Entleeren der Heizschlange
Entleeren des Speichers
Wartung
3043060_0909
Regelungseinrichtungen
Inbetriebnahme, Füllen, Entleeren

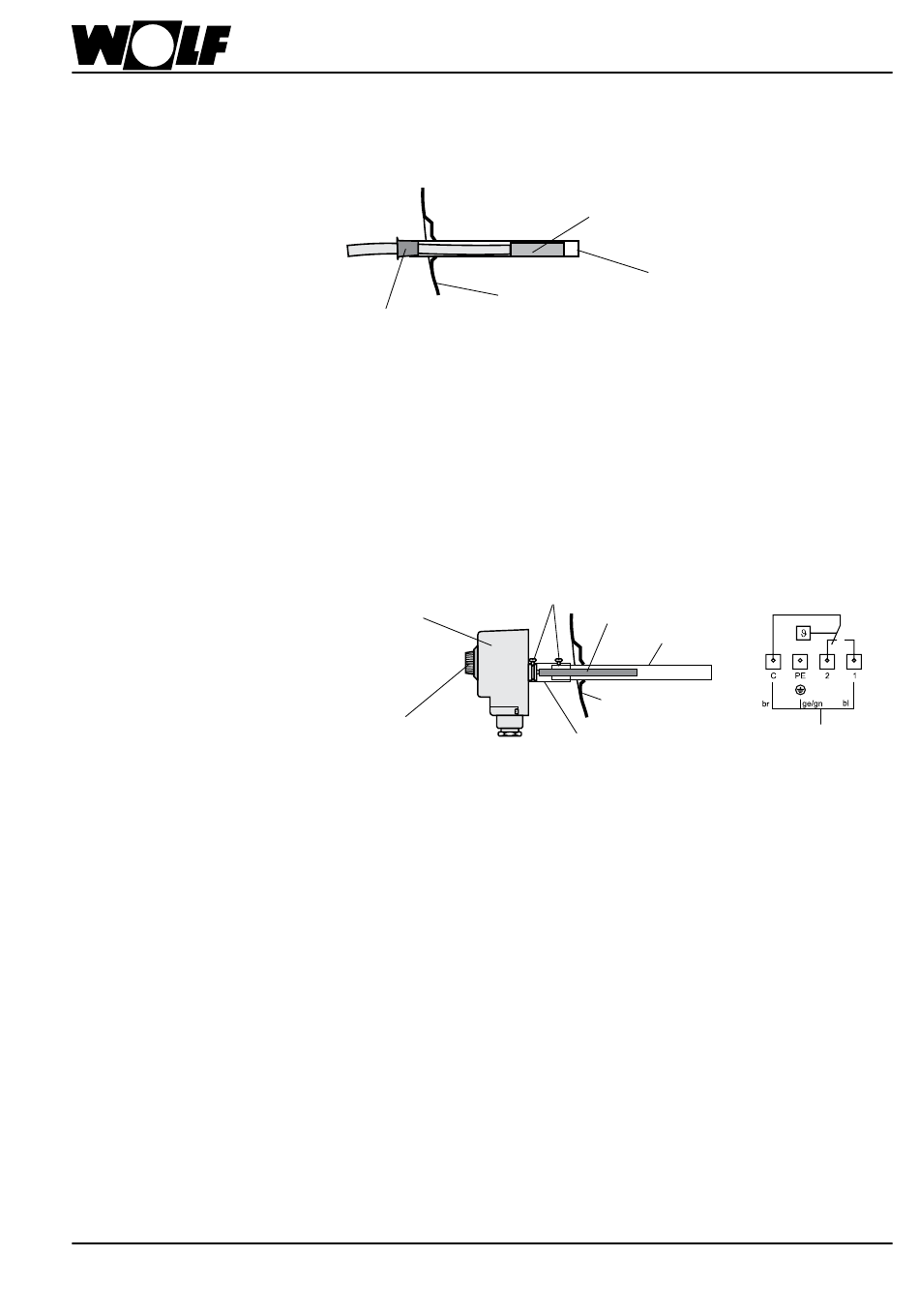

Beim Mehrzellenspeicher FMS muß der Speicherfühler bzw. der Regler SP1 in die
Tauchhülse des unteren rechten Speichers (von der Anschlußseite gesehen) ge-
steckt werden.
elektronischer Speichertemperaturfühler
Speicherrückwand
Fühlersicherung
- Speichertemperaturfühler bis zum Anschlag in die Tauchhülse des Speichers stecken.
- mit Fühlersicherung befestigen.
- Speichertemperaturfühler an die Heizungsregelung anschließen.
(siehe Montageanleitung Heizkessel)
- Befestigungshülse auf den Regler SP1 stecken und mit Zylinderschrauben befestigen.
- Regler SP1 mit Befestigungshülse über die Speichertauchhülse schieben und mit
Zylinderschrauben befestigen.
- Deckel des Reglergehäuses SP1 abnehmen und Regler mit Heizungsregelung
verdrahten (siehe Montageanleitung Heizkessel).
- Deckel des Reglergehäuses anschrauben, gewünschte Temperatur am Einstell-
knopf wählen.
Regler SP1 für
Ladepumpe
Einstellknopf
- Nach der Montage Rohre und Speicher gründlich spülen.
- Nach dem Füllen der Heizungsanlage die Heizschlange des Speichers bei einem
Anlagendruck von ca. 0,5 bar oder weniger durch Einschalten der Speicherlade-
pumpe (Laufzeit ca. 2 Min.) entlüften.
- Heizungsanlage ausschalten und abkühlen lassen.
- Vor- und Rücklauf der Heizschlange abschrauben.
- Wasser aus der Heizschlange ablassen.
- Restwasser mit Druckluft ausblasen.
- Zirkulationspumpe (falls vorhanden) abschalten.
- Speicher abkühlen lassen.
- Kaltwasserzulauf schließen.
- Entleerungshahn und beliebigen Warmwasserhahn im Haus öffnen.
- Speicher in regelmäßigen Abständen entleeren und Heizschlange auf Kalkansatz
kontrollieren. Ggf. mit handelsüblichem, für Edelstahl geeignetem Entkalkungsmittel
entkalken.
- Halteschraube für Handlochdeckel mit 33 ± 3 Nm festziehen, Dichtung austauschen.
Speichertauchhülse
Zylinderschrauben
Reglerfühler
Speichertauchhülse
Speicher-Rückwand
Befestigungshülse
