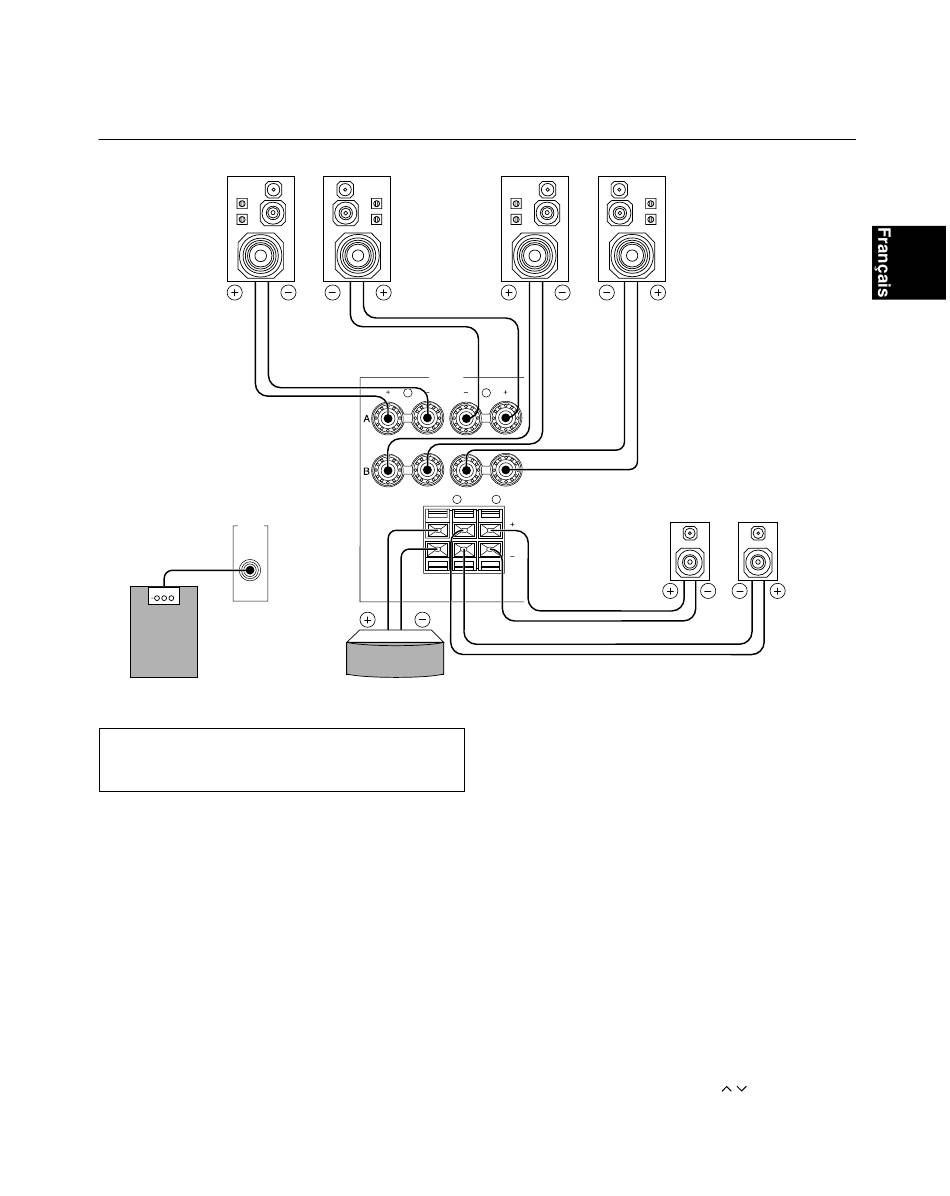

RACCORDEMENT DES ENCEINTES

Enceintes principales A
Droite
OUTPUT
SUB
WOOFER
Subwoofer
Remarque
Utiliser des enceintes ayant l'impédance indiquée à l'arrière
de cet appareil.
Raccordement des enceintes principales
Il est possible de raccorder une ou deux paires d'enceintes à
cet appareil. Si l'on n'utilise qu'une paire d'enceintes, les
raccorder aux bornes SPEAKERS A ou B.
Raccordement des enceintes arrière
Il est possible de raccorder une paire d'enceintes arrière à cet
appareil. Les placer derrière la position d'écoute.
Raccordement de l'enceinte centrale
Il est possible de raccorder une enceinte centrale à cet
appareil. La placer sur ou sous le téléviseur.
Enceintes principales B
Gauche Droite
SPEAKERS
R L
MAIN
REAR
CENTER (SURROUND) L
R
Enceinte centrale
Raccordement d'un subwoofer
Un subwoofer peut être ajouté pour renforcer les basses
fréquences ou pour diriger la sortie spécifiques des extrêmes
graves vers le canal du subwoofer.
Si le subwoofer utilisé dispose de son propre amplificateur,
comme c'est le cas du YAMAHA Active Servo Processing
Subwoofer System, raccorder la borne SUBWOOFER
OUTPUT de cet appareil à la borne d'entrée du subwoofer.
Pour connecter un subwoofer avec un amplificateur séparé,
raccorder la borne SUBWOOFER OUTPUT de cet appareil à la
borne d'entrée de l'amplificateur utilisé pour le subwoofer.
Raccorder ensuite les bornes d'enceinte de l'amplificateur au
subwoofer.
Dans le cas d'une entrée de signaux stéréo 2 canaux ordinaire,
la sortie à la borne SUBWOOFER OUTPUT est uniquement
celle des fréquences inférieures à 90 Hz des canaux principaux
et central. Si une entrée de signaux discrets est sélectionnée
comme source d'entrée, la sortie à la borne SUBWOOFER
OUTPUT est celle du canal du subwoofer.
Remarque : Le niveau de sortie des signaux à cette borne peut
Gauche
Enceintes arrière
Gauche
être réglé à l'aide de VOLUME à l'avant de
l'appareil ou de VOLUME (
mande.
Droite
) de la télécom-
73
