Chapitre 2 – Installation / Montage
2.1.3 e
nlÈVement de lA plAquette de blocAge de lA cellule de chArge lors du trAnsport du

frein

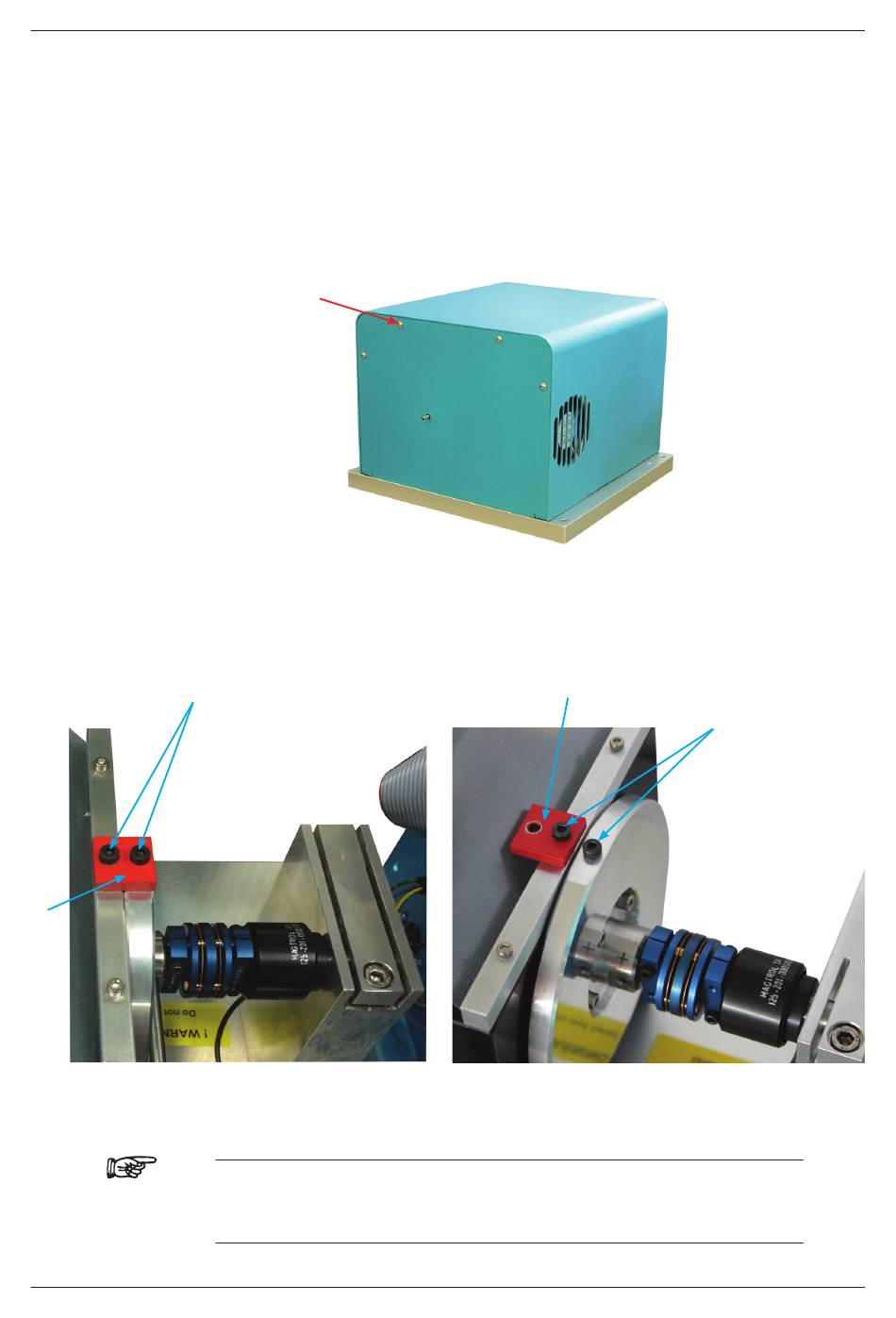

Avant de pouvoir utiliser le frein dynamométrique, la plaquette de blocage de la cellule de charge
doit être dévissée et enlevée. Cette plaquette est facilement repérable grâce à la couleur rouge.
1. Retirer le couvercle du dynamomètre en dévissant les vis latérales.
2. Dévisser les 2 vis (1) et déplacer la plaque rouge (2).
1
2
Position verrouillée
10 vis
Remarque: Garder la plaquette en lieu sûr pour une réutilisation en cas de
déplacement ou de renvoi en usine du frein dynamométrique,
comme ci-dessus.
Freins dynamométriques Magtrol 1WB23 & 1WB27
2
Position déverrouillée
10
1
