28
CyberDome II
Manuel d'installation
Configuration de la terminaison
Vous devez régler la terminaison du signal de données de chaque dôme (ou périphérique) sur ON ou OFF.
Seuls deux des quatre commutateurs (3 et 4) sur le bloc DIP sont utilisés (Figure 22). Les commutateurs 1 et 2
ne sont pas utilisés pour le moment ; qu'ils soient positionnés sur ON ou OFF n'a donc pas d'importance.

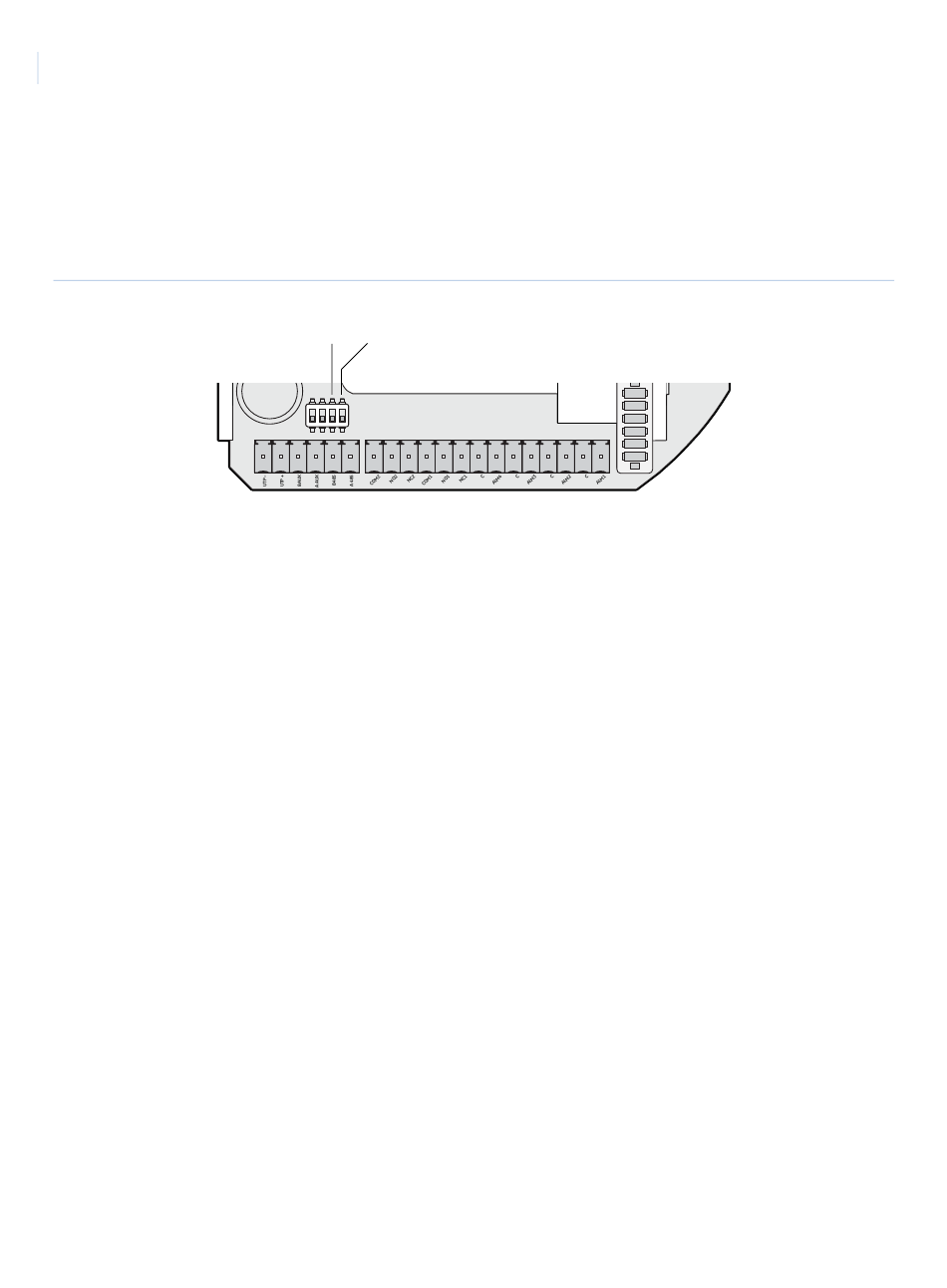

Figure 22. Commutateurs de terminaison
Pour configurer la terminaison, procédez comme suit :
1. Réglez les deux commutateurs de terminaison sur ON si le dôme ou périphérique est le récepteur final
du signal de données ou s'il s'agit du seul périphérique sur le bus de signal de données.
2. Réglez les deux commutateurs de terminaison sur OFF si le signal de données doit être envoyé en
boucle vers d'autres dômes ou périphériques.
Remarque : Par défaut, les commutateurs sont réglés sur OFF.
Principal
Auxiliaire
