Languettes de montage : E10, E20, E30 y E40
www.cebekit.eu
-
info@cebekit.com

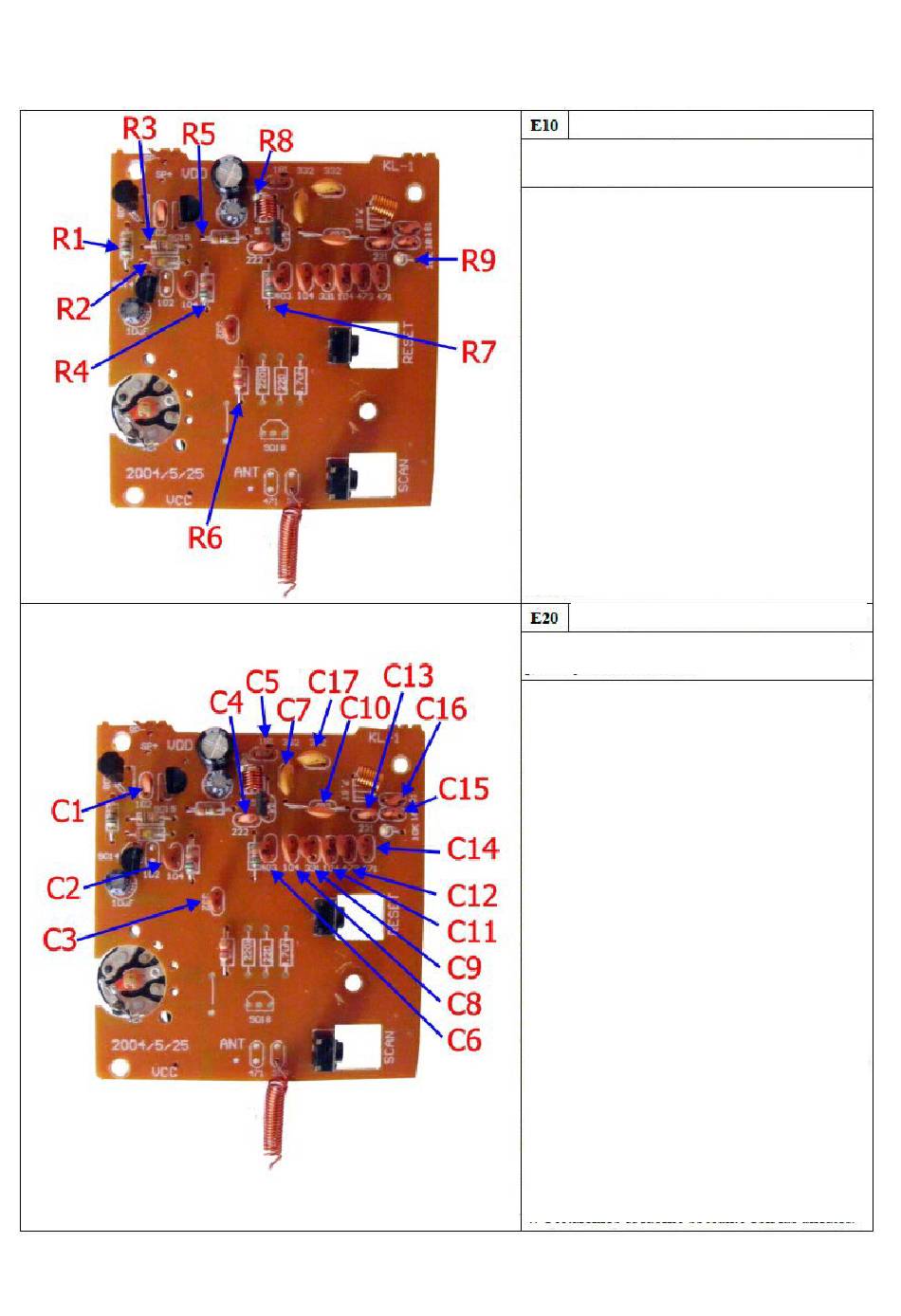

Résistances de montage
Outils: Soudeur, de l'étain, des pinces ou des
pinces à bec effilé et couteaux
1. Les résistances ont pas de polarité.
Nous vérifions la valeur selon le code couleur:
R1 - 560 Ohm - vert, bleu, brun
R2 - 220 k Ohm - Rouge, rouge, jaune
R3 - 1,5 k Ohm - brun, vert, rouge
R4 - 5,6 k Ohm - vert, bleu, rouge
R5 - 22 Ohm - Rouge, rouge, noir
R6 - 22k Ohm - Rouge, rouge, orange
R7 - 5,6 k Ohm - vert, rouge et bleu
R8 - 1,2 k Ohm - brun, rouge, rouge
R9 - 10k Ohm - brun, noir, orange
2. seront mis en place et nous allons ouvrir
goupille de tomber en tournant le circuit.
3. La soudure.
4. Couper le coin en excès avec des pinces
coupe.
Montage des condensateurs en céramique
Outils: Soudeur, de l'étain, des pinces ou des
pinces à bec effilé et couteaux
1. Nous avons mis les condensateurs. pas
Ils ont une polarité.
Nous vous recommandons de placer tous les
condensateurs sur le côté de l'inscription.
C1 - 120
C2 - 473 (marquage sérigraphique Erreur 104.)
C3 - 332
C4 - 222
C5 - 181
C6 - 403
C7 - 332
C8 - 104
C9 - 331
C10 - 683
C11 - 104
C12 - 473
C13 - 221
C14 - 471
C15 - 18
C16 – 82 (marquage sérigraphique Erreur 181)
C17 - 332
2. Nous allons mettre en place et nous allons
ouvrir les broches de tomber en tournant le
circuit.
3. La soudure.
4. Couper le coin en excès avec des pinces.
C-6204
