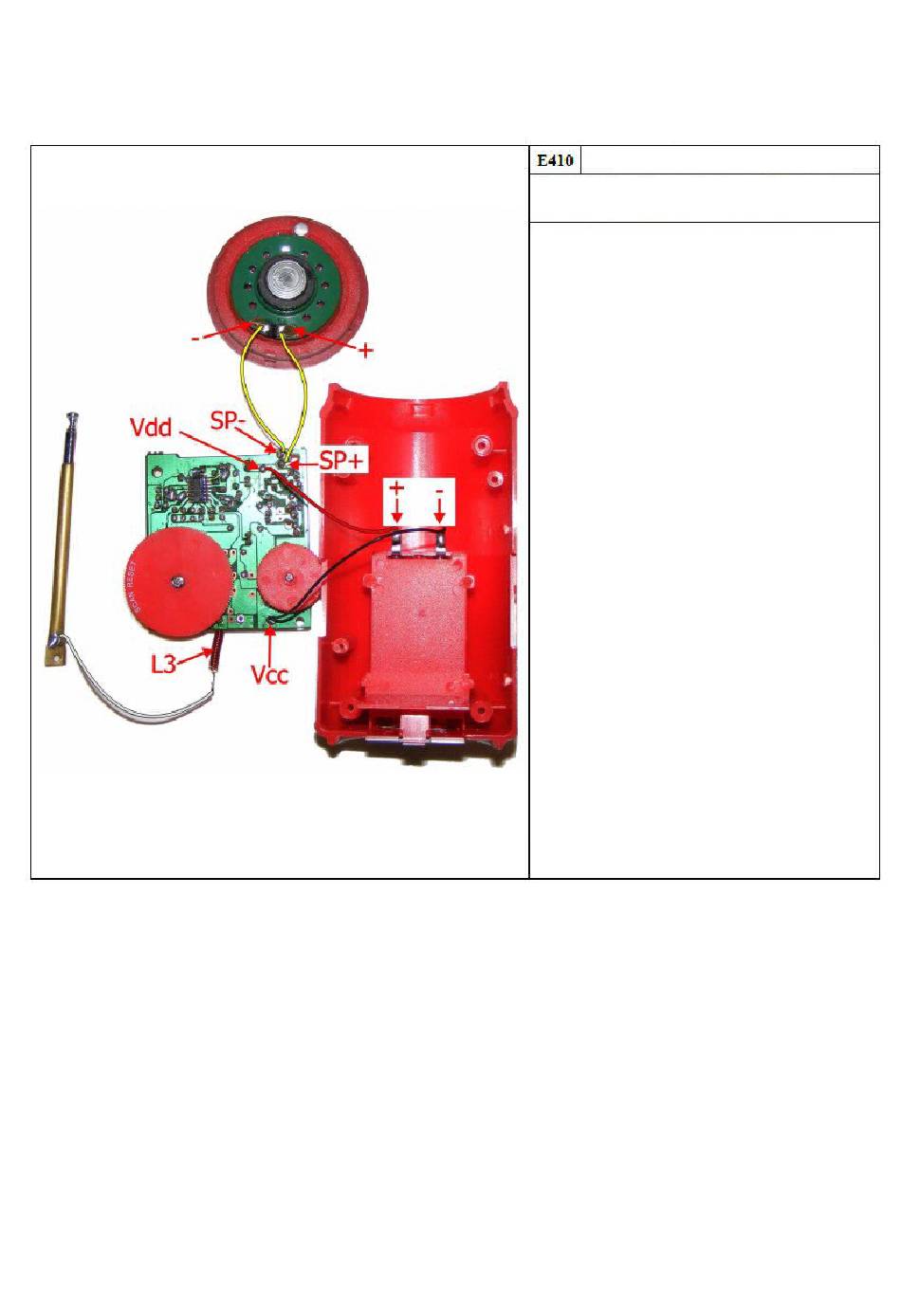

câblage haut-parleur et porte-batterie
Outils: Tournevis étoile petite, fer à souder, d'étain
et de pinces à épiler ou une pince à bec effilé.
1. Peler et étamage les fils jaunes sur les deux
extrémités.
2. Soudez un fil à chaque borne d'enceinte qui
est déjà attaché à la grille supérieure.
3. Souder le câble noir à la borne négative du
compartiment de la batterie.
4. Soudez le câble rouge à la borne positive du
compartiment de la batterie.
5. Souder l'autre extrémité du fil jaune soudé
dans le haut-parleur négative, le terminal "SP-"
du PCB.
6. Soudez l'autre extrémité du câble dans le
haut-parleur positif soldat jaune, la borne "SP +"
sur le PCB.
7. Soudez l'autre extrémité du câble noir à la
piste intitulée "Vcc".
8. Soudez l'autre extrémité du fil rouge à la piste
marquée "Vdd".
NOTE :
Pas de fils matière de soudure à la platine du
côté composant ou directement adjacentes aux
pistes de cuivre
C-6204
