C-6204
Le fonctionnement du circuit électronique,
Cette radio a circuit intégré SC1088 ou TDA7088T, qui est utilisé par les fabricants de radios portatives.
Ce circuit intégré comporte tous les éléments de base nécessaires à la construction d'une radio. Comprend une boucle à
verrouillage de fréquence (PLL), fréquence intermédiaire (IF) centrée à 70 kHz, bloc modulateur, etc.
Travailler avec aussi bas que 1,8 V circuit de tension intégré qui nécessite très peu de courant (4,2 mA), il est donc une solution
idéale pour les applications portables.
L'ASIC de circuit intégré comprend également un circuit de blocage automatique (MUTE) sur la broche 1 pour supprimer les
signaux faibles. Cependant, ceci est une option qui permet au technicien d'expérimenter avec le signal de réception
la radio plus faible.
Il est idéal pour un amateurs de radio intégrés en raison de son faible coût et très peu circuit de composants externes. Les
condensateurs variables pour syntoniser les stations sont actuellement coûteux, mais cette puce offre la possibilité d'utiliser
une seule diode VARICAP (type 910) pour le réglage.
Le système fonctionne recherche de station dans un sens, de la limite de bande inférieure à la limite supérieure.

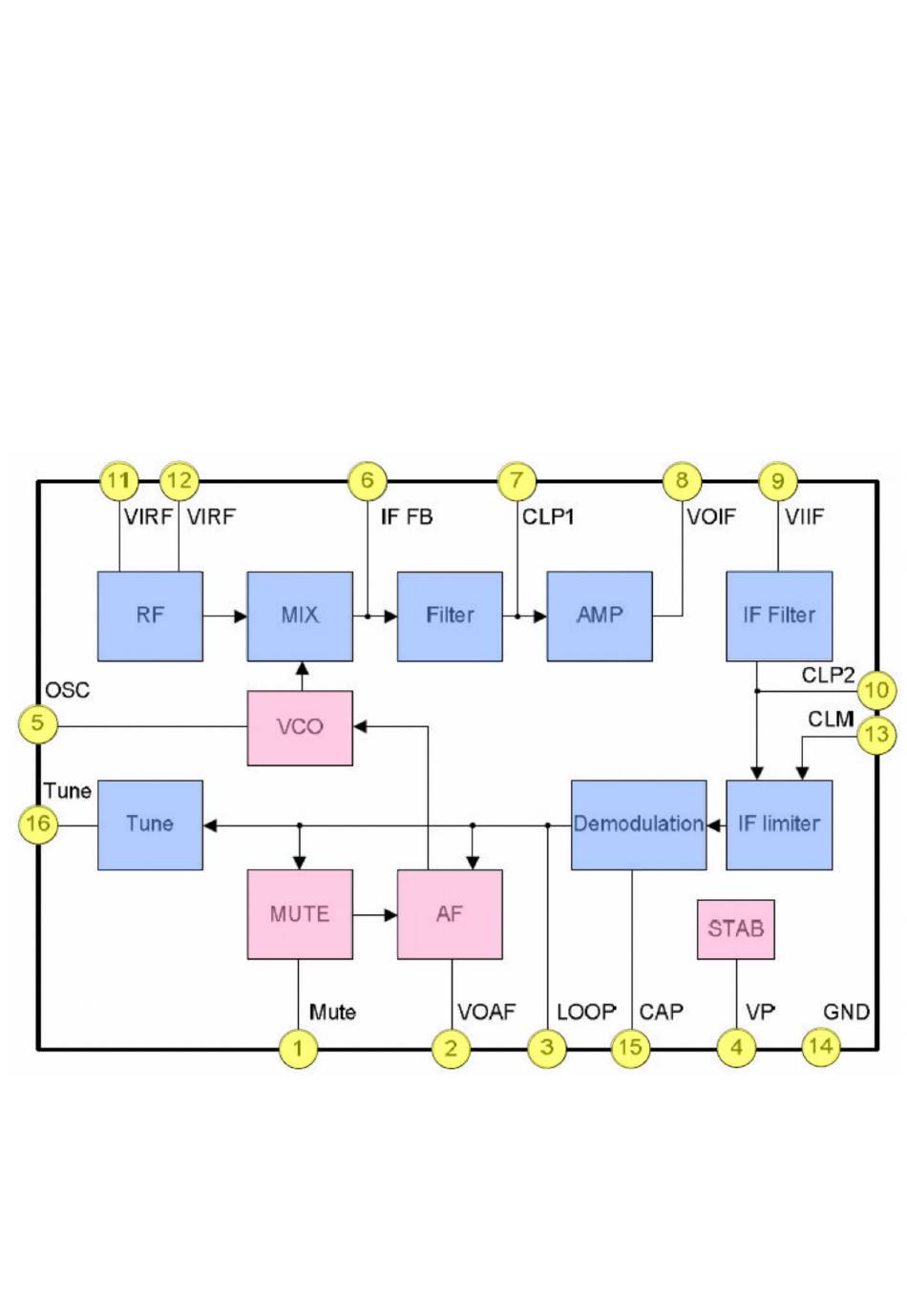

Schéma du circuit intégré
