C-6204
Languettes de montage : E300
Boutons de montage
Outils: tournevis petite étoile

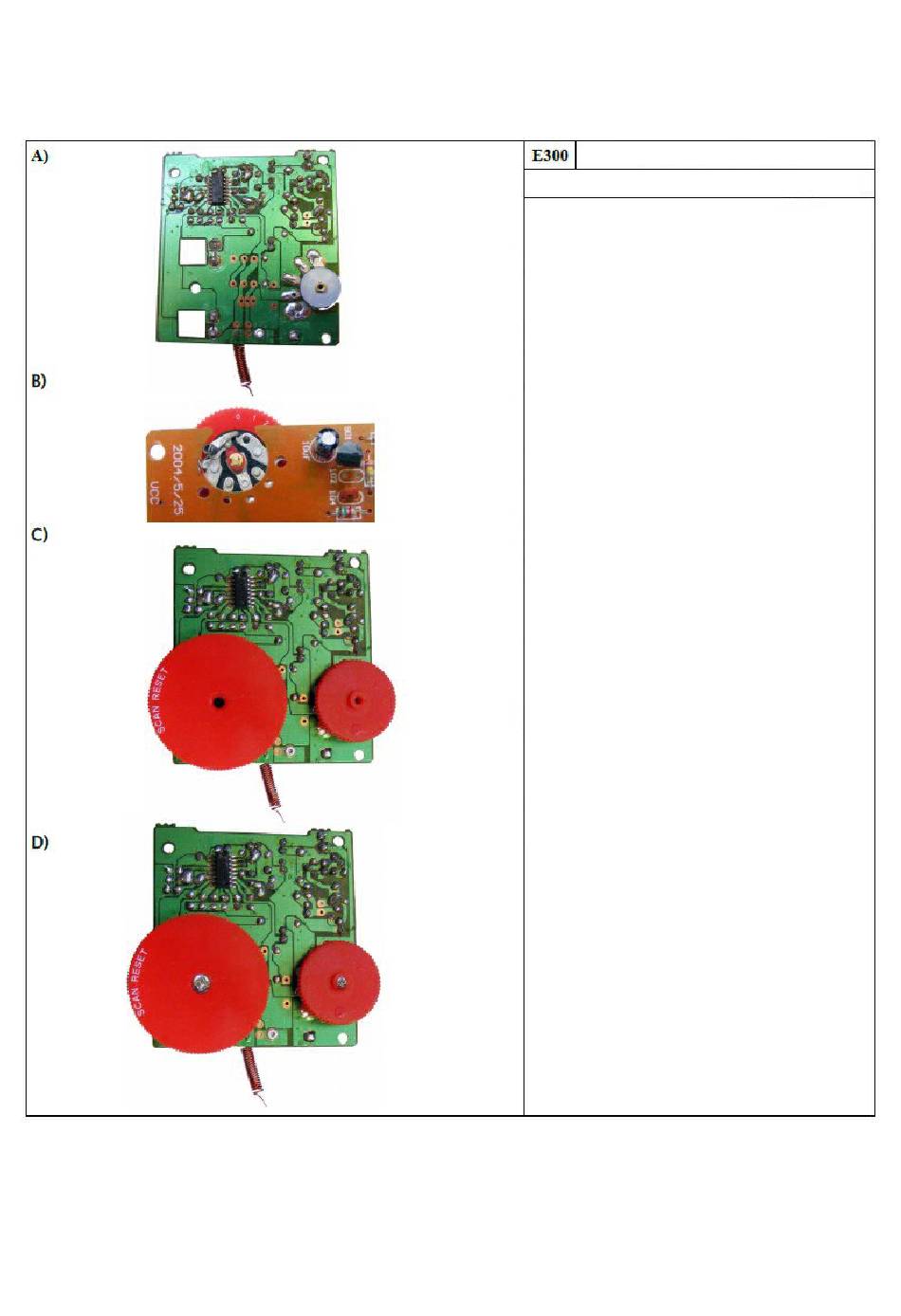

1. Tournez avec précaution le potentiomètre
jusqu'à la fermeture (à noter que le "clic" et le
mouvement de l'interrupteur est sur le côté des
composants).
2. Placez le bouton du potentiomètre avec les
chiffres vers le bas. Le bouton s'adapter à l'axe
du potentiomètre. Vérifiez la position de
l'impression de l'écran est le bouton droit avec le
"0" au-dessus du commutateur (voir la figure B).
3. Réglez le bouton avec la petite vis 1,8 x 4mm
4. Placez le bouton SCAN-RESET afin que les
deux broches restent dans les trous
rectangulaires des boutons. Sérigraphie doit
ressembler à l'image C. Centrez le bouton de
forage avec le circuit imprimé.
5. Réglez le bouton avec la vis M3 et l'écrou.
Serrez seulement avec vos doigts (voir Figure
D).
6. Serrer la vis et l'écrou de telle sorte que ne
soit pas trop serré. Nous devons revenir au
centre après avoir appuyé sur l'un des boutons.
Vous ne devriez pas rester accroché.
7. Lorsqu'il est correctement ajusté mettre une
goutte de colle (ou vis fixes) entre la vis et
l'écrou.
