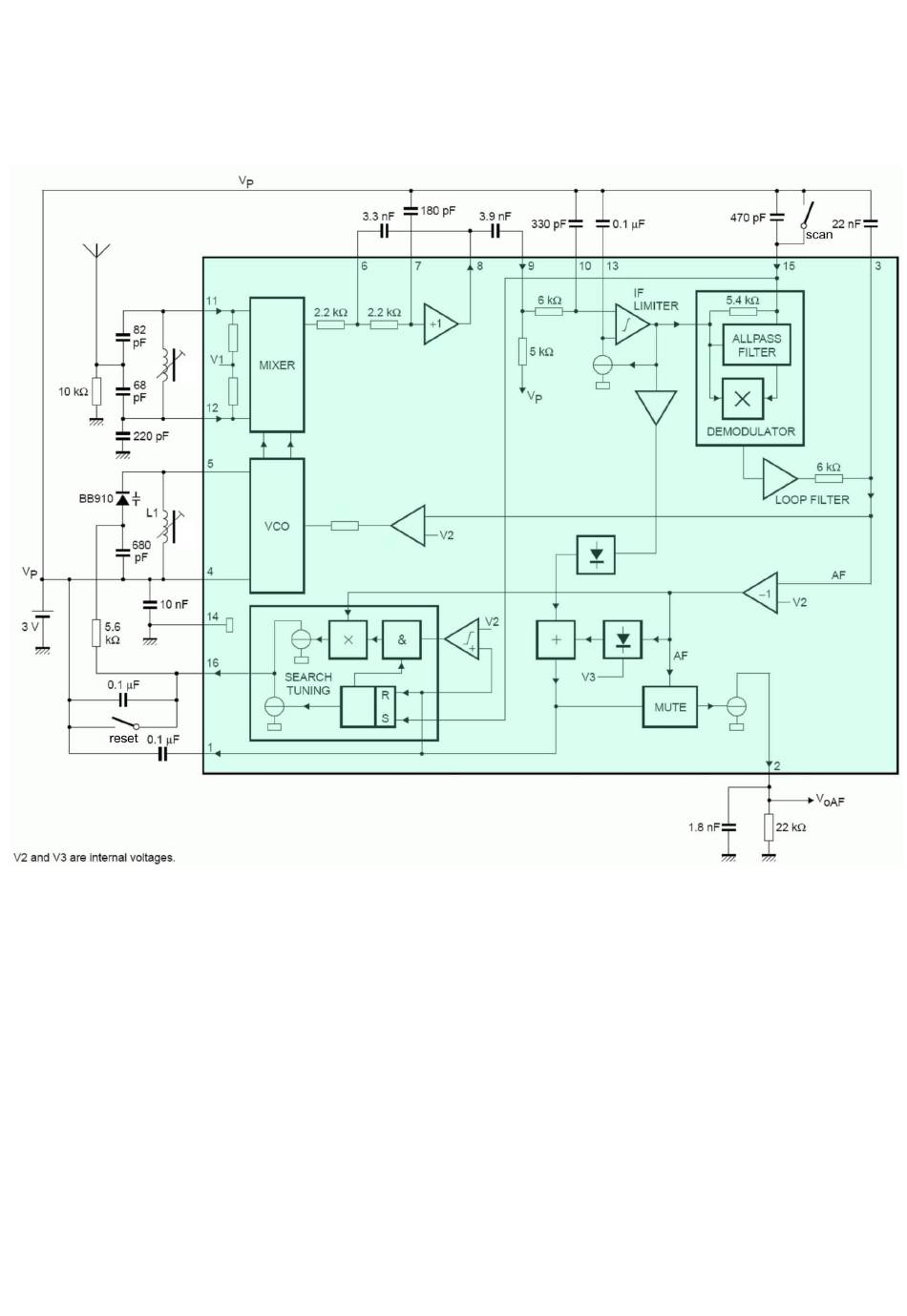

Contour de base de la puce, la syntonisation de la radio FM par application de numérisation. Chaque technicien applique les
modifications nécessaires à votre application. Par conséquent, les valeurs des composants sont purement indicatifs et peuvent
varier en fonction de chacune des applications.
Récepteur FM avec SCANNER RECHERCHE stations FM
Prenez le signal de sortie du nombre de broches de circuit intégré 2 (VOHF).
Après passage à travers le potentiomètre de volume, il est appliqué à l'étage amplificateur à basse fréquence, constitué par trois
transistors attaque directement l'enceinte.
voir également que, dans notre application, le signal d'antenne passe à travers la bobine L3.
Pour en savoir le circuit et de maîtriser plus de connaissances sur les composants électroniques, nous recommandons que les
élèves prennent le régime réel du kit radio.
