Principe de fonctionnement et construction du système
Le parafoudre HAW562 est destiné à protéger l'électronique des surtensions pour éviter de l'endommager. Les
surtensions qui se produisent dans les câbles de liaison signal (par ex. 4...20 mA), les câbles de communication
(bus de terrain) et les câbles d'alimentation sont détournées en toute sécurité vers la terre.
Le fonctionnement du transmetteur ou de l'électronique à protéger n'est alors pas affecté.
Principe de fonctionnement des appareils de protection pour les câbles d'alimentation : Grâce au
couplage sans impédance des appareils de protection, il n'y a pas de perte de charge parasite dans les câbles
d'alimentation.
Principe de fonctionnement des appareils de protection pour les câbles de liaison signal : Les
impédances de découplage faibles et ajustées entre chaque niveau de protection au sein de l'appareil garantissent
une compatibilité élevée avec le système à protéger.
Pour les câbles d'alimentation :
• HAW562-AAB pour la protection de câbles d'alimentation en zone non Ex, gamme de tension 10-55 V AC/
DC
• HAW562-AAC pour la protection de câbles d'alimentation en zone non Ex, gamme de tension 90-230 V
AC/DC
Pour les câbles de liaison signal et de communication :
• HAW562-AAA pour la protection de câbles de liaison signal en zone non Ex
• HAW562-8DA avec agrément Ex ia pour la protection de câbles de liaison signal
• HAW562-AAD pour la protection de câbles de communication (RS485, Modbus, Profibus DP) en zone non
Ex
• HAW562-AAE module de protection pour Prosonic FMU90 en zone non Ex
Appareil de terrain
Appareil de terrain,
par ex. capteur de température

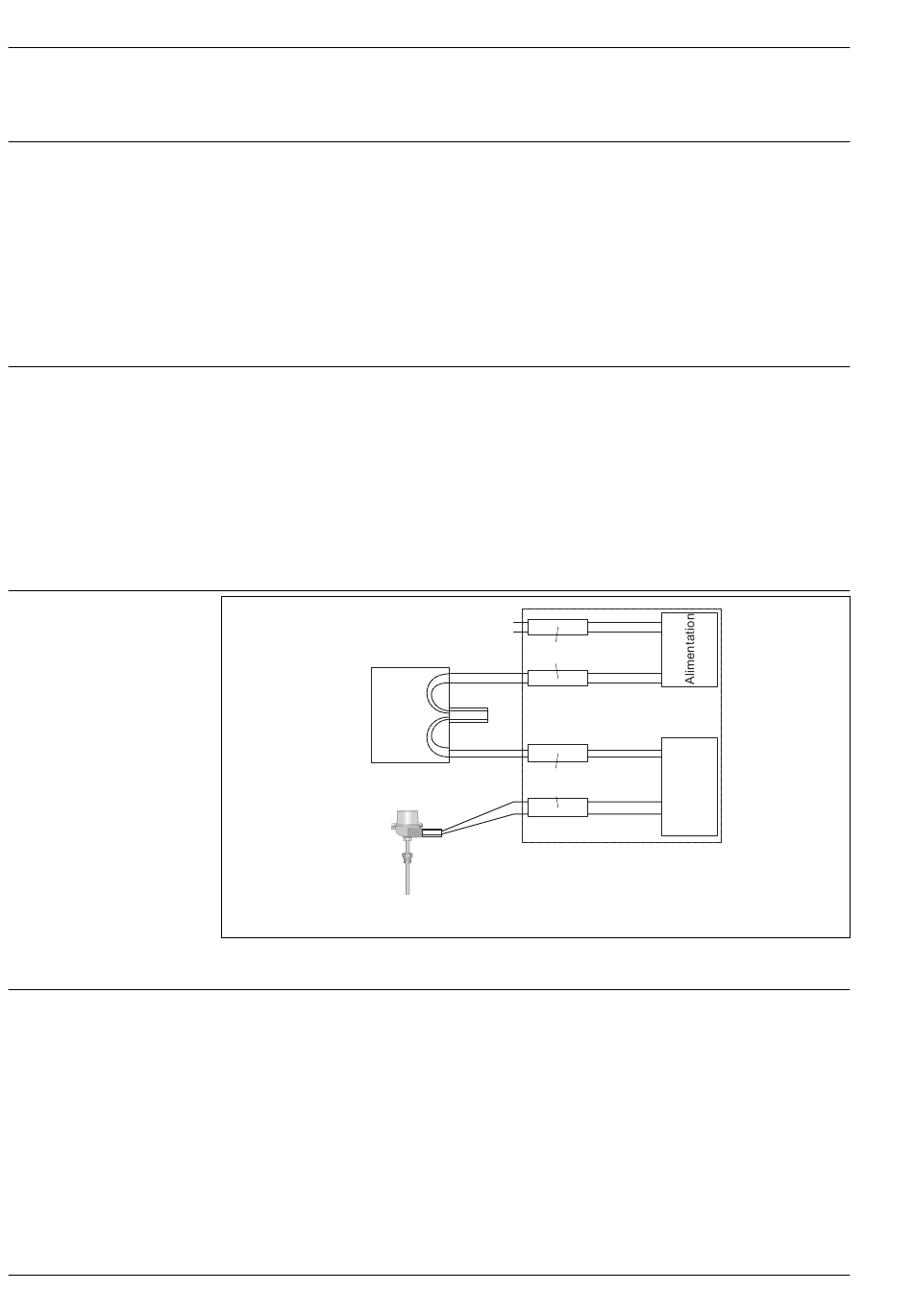

å 1
Aperçu de la construction du système, HAW562 et HAW569
Protection contre les surtensions de différents points de mesure, par exemple dans une station d'épuration.
Conditions préalables pour le montage de parafoudres dans une station d'épuration :
• Protection externe contre la foudre pour les bâtiments et les installations
• Protection contre la foudre dans le circuit d'alimentation principal conformément aux directives locales
• Prise de terre de fondation à faible impédance
• Mise à la terre maillée de tous les bâtiments et parties de l'installation ( (® å 2, ä 3))
HAW562-AAB/-AAC
HAW569
-CB2C
HAW562-AAA/
-AAE/-8DA
HAW569
-AA2B/-DA2B
HAW562
E/S
Armoire électrique
A0015113-FR
