Raccordement Électrique; Conditions De Raccordement - Endress+Hauser Micropilot FMR62 HART Instructions Condensées

Micropilot FMR62 HART
7 Raccordement électrique
7.1

Conditions de raccordement

7.1.1 Occupation des bornes
2 fils : 4-20mA HART
1 2
+
–
3
1 2
+
–
3

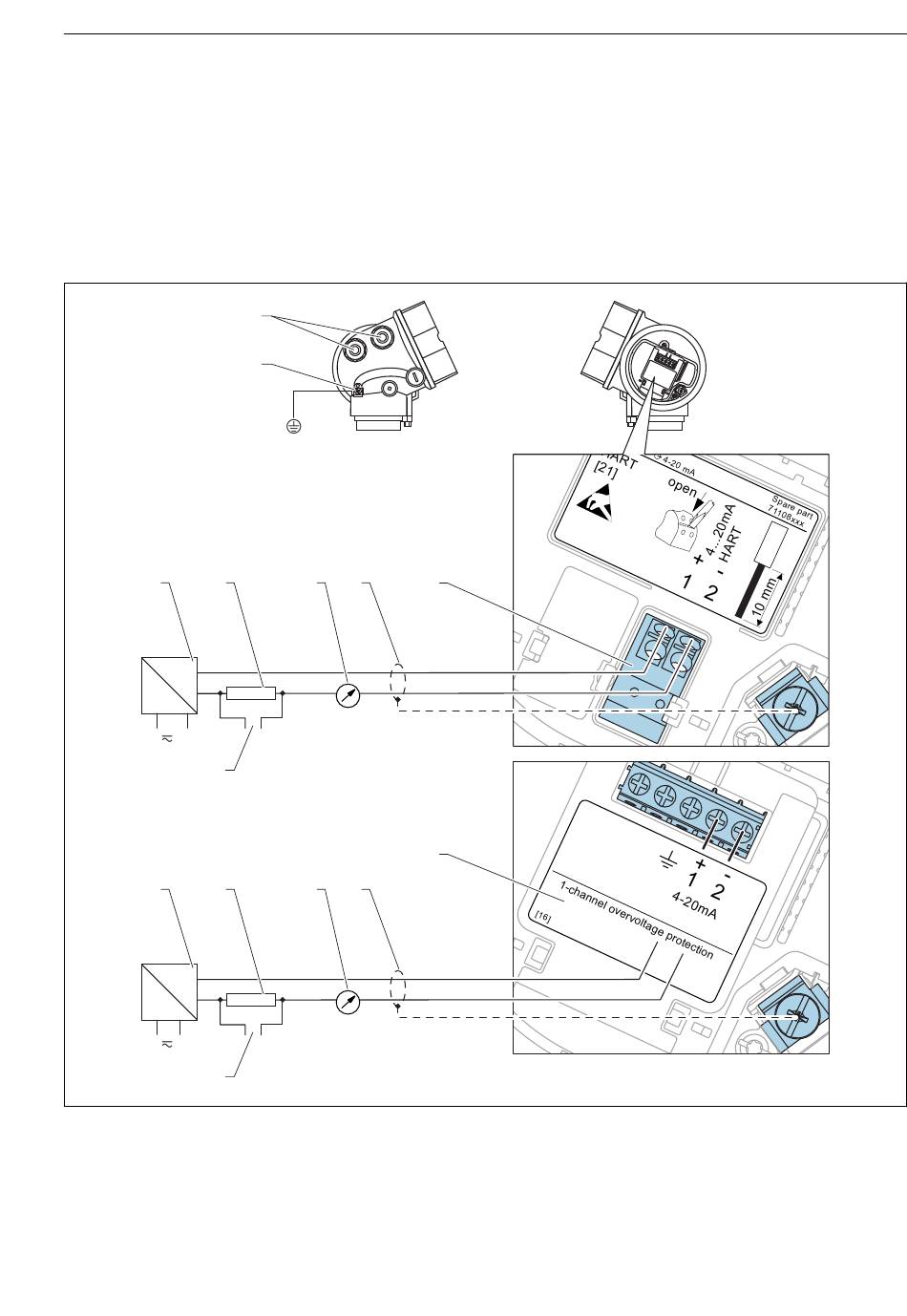

 5 Occupation des bornes 2 fils ; 4-20mA HART
A Sans protection intégrée contre les surtensions
B Avec protection intégrée contre les surtensions
1 Séparateur pour alimentation électrique (par ex. RN221N) : respecter la tension aux bornes
2 Résistance de communication HART (≥ 250 Ω) : respecter la charge maximale
3 Port pour Commubox FXA195 ou FieldXpert SFX350/SFX370 (via modem Bluetooth VIATOR)
Endress+Hauser
9
8
4 5
4...20 mA
4 5
4...20 mA
A
6
+
–
B
7
+
–
Raccordement électrique
A0011294
25
