Micropilot FMR62 HART
6.2.3 Informations sur les raccords filetés
• Visser uniquement le capteur au niveau de l' é crou hexagonal (6 pans).
• Outil : clé à molette 36 mm (capteur 3/4") ;
clé à molette 55 mm (capteur 1 1/2")
• Couple de serrage admissible max. : 50 Nm (36 lbf ft)
6.3

Installation : antenne affleurante

6.3.1

Orientation de l'axe de l'antenne

L' o rientation radiale de l' a ntenne n' e st pas nécessaire car l' e ffet de la polarisation est
négligeable en raison de l' a ngle d' é mission étroit.

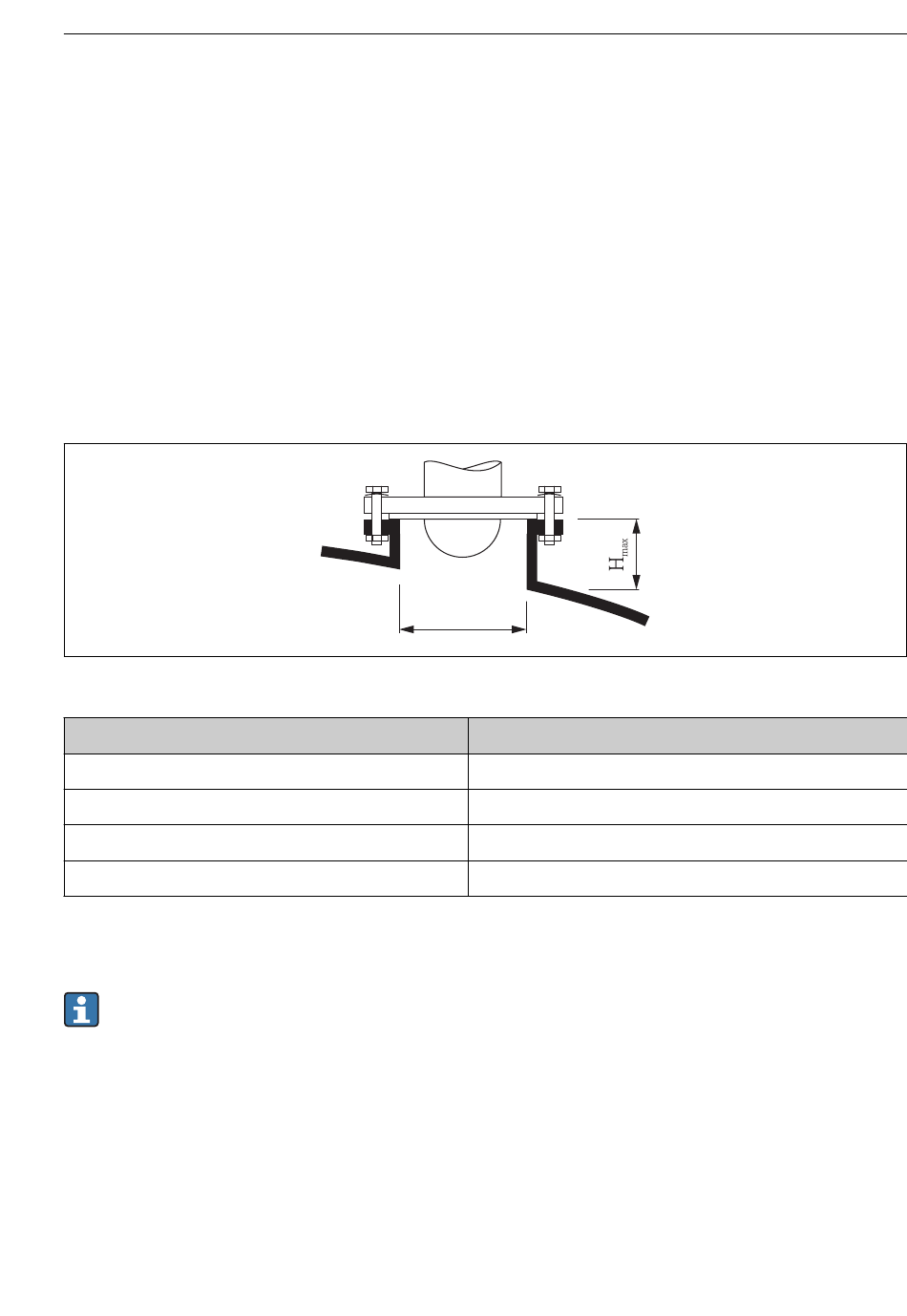

6.3.2 Informations sur les piquages
Diamètre intérieur du piquage D
1)
min. 50 mm (2 in)
2)
80 mm (3 in)
100 mm (4 in)
150 mm (6 in)
1) Uniquement avec l' a ntenne GM (revêtue PTFE affleurante DN50)
2) Minimum pour l' a ntenne GN (revêtue PTFE affleurante DN80)
Tenir compte des points suivants si l' a ntenne ne dépasse pas du piquage :
• L' e xtrémité du piquage doit être lisse et ébavurée. Si possible, les bords du piquage
doivent être arrondis.
• Il faut réaliser une suppression des échos parasites.
• Pour des applications avec piquages plus hauts que ceux mentionnés dans le tableau,
contactez Endress+Hauser.
Endress+Hauser
øD
Hauteur du piquage maximale H
≤150 mm (6 in)
≤200 mm (8 in)
≤300 mm (12 in)
≤500 mm (20 in)
Montage
A0032206
max
