Dimensions en mm [pouces]

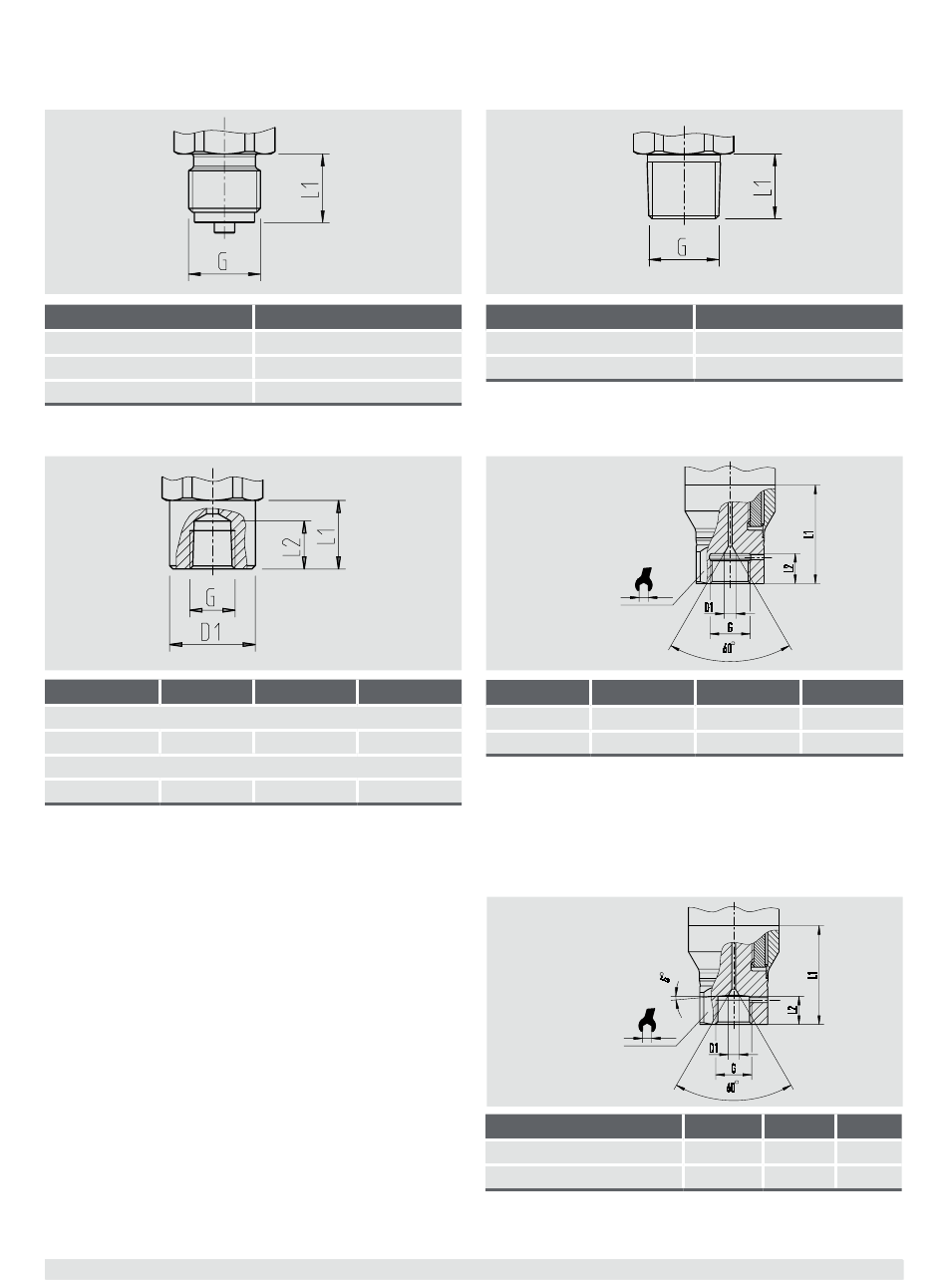

Raccords process pour le type UPT-20

G
G ⅜ B
G ½ B
M20 x 1,5
Dimension de l'hexagone : 12 mm [0,47 in]
Ouverture de clé : 27 mm [1,06 in]
G L1
Etendues de mesure ≤ 40 bar [500 psi]
½ NPT, femelle 20 [0,79]
Etendues de mesure > 40 bar [500 psi]
½ NPT, femelle 20 [0,79]
Etendues de mesure ≤ 40 bar [500 psi]
Dimension de l'hexagone : 10 mm [0,4 in]
Ouverture de clé : 27 mm [1,06 in]
Etendues de mesure > 40 bar [500 psi]
Dimension de l'hexagone : 12 mm [0,47 in]
Ouverture de clé : 41 mm [1,61 in]
Fiche technique WIKA PE 86.05 ∙ 03/2021
L1
16 [0,63]
20 [0,79]
20 [0,79]
L2 D1
19 [0,75] 26,5 [1,04]
19 [0,75] 40,5 [1,59]
G
¼ NPT
½ NPT
Dimension de l'hexagone : 12 mm [0,47 in]
Ouverture de clé : 27 mm [1,06 in]
Raccord pression élevée
G L1
12 [0,47]
M16 x 1,5
M20 x 1,5 15 [0,59]
M16 x 1,5 pour étendues de mesure de 100 bar [1.500 psi] à 4.000 bar [60.000 psi]
M20 x 1,5 pour étendues de mesure de 1.600 bar [30.000 psi] à 4.000 bar [60.000 psi]
Raccord pression élevée
G
9/16-18 UNF femelle F 250-C
1 1/8 -12 UNF femelle F 562-C
Etendues de mesure de 100 bar [1.500 psi] à 4.000 bar [60.000 psi]
L1
13 [0,51]
19 [0,75]
D1 SW
4,8 [0,19] 27 [1,06]
4,8 [0,19] 27 [1,06]
L1 D1 SW
11,2 [0,44] 4,3 [0,17] 27 [1,06]
19,1 [0,75] 9,7 [0,38] 41 [1,6]
