Micropilot NMR81
6.1.2 Bornes du module "Modbus" ou "V1"
1
E
2
1
CDI
i
1 3
F
2 4
HR
WP
POWER
SIM

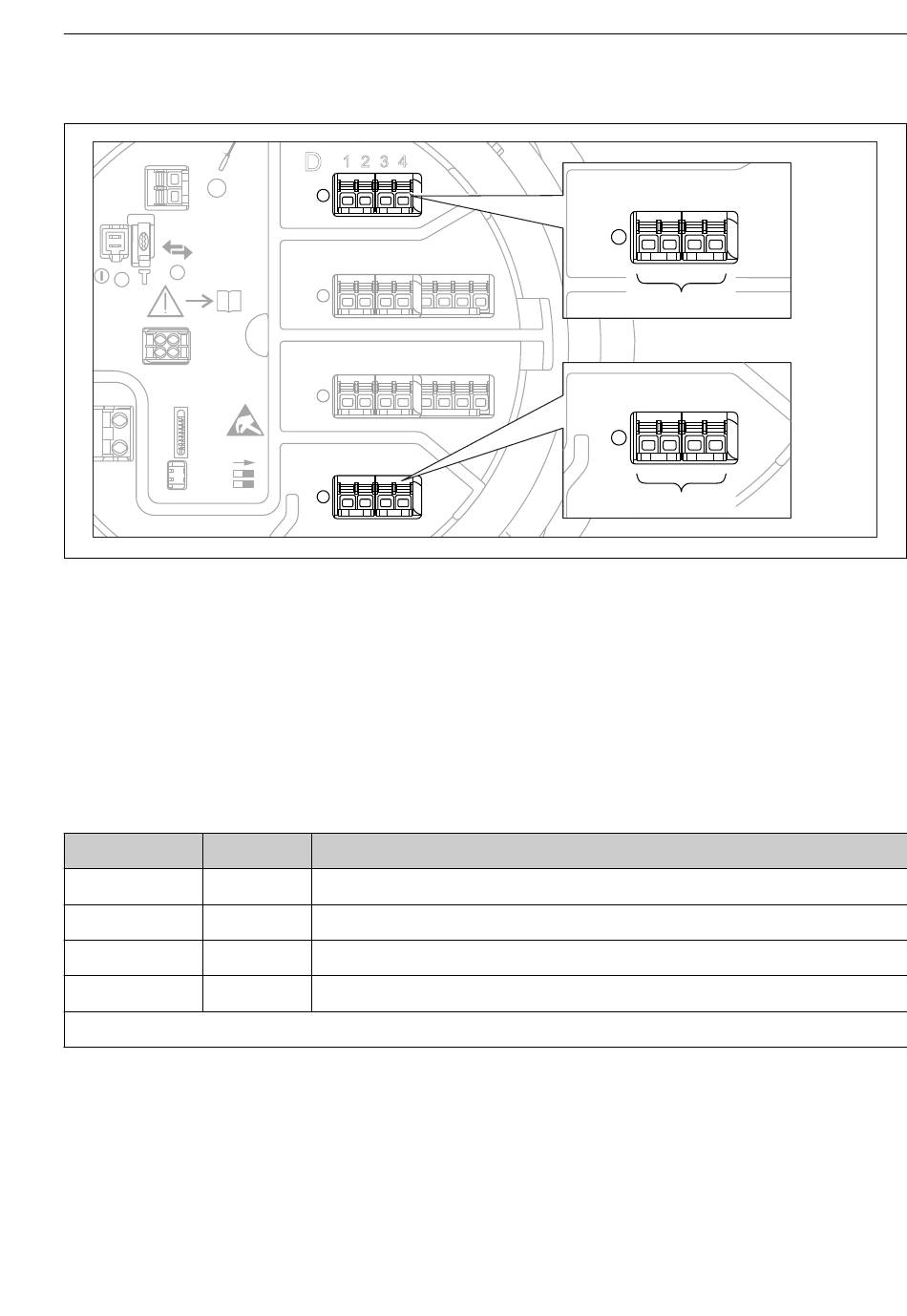

 5 Désignation des modules "Modbus" ou "V1" (exemples) ; selon la version d' a ppareil, ces modules
peuvent également se trouver dans les slots B ou C.
Selon la version d' a ppareil, les modules "Modbus" et/ou "V1" peuvent se trouver dans différents
slots du compartiment de raccordement. Dans le menu de configuration, les interfaces
"Modbus" et "V1" sont désignées par leur slot respectif et les bornes dans ce slot : A1-4, B1-4,
C1-4, D1-4.
Bormes du module "Modbus"
1)
Borne Nom
X1 S
X2 0V
X3 B-
X4 A+
Désignation du module dans le menu de configuration : Modbus X1-4 ; (X = A, B, C ou D)
1) Dans cette colonne, "X" représente l' u n des slots "A", "B", "C" ou "D".
Endress+Hauser
D
1 2 3 4
C
1 2 3 4
B
1 2 3 4
on
A
1 2 3 4
Description
Blindage de câble raccordé via un condensateur à la terrre
Référence commune
Câble de signal non-inverseur
Câble de signal inverseur
5 6 7 8
5 6 7 8
Raccordement électrique
D
1 2 3 4
D1-4
A
1 2 3 4
A1-4
A0031200
