6.2 Fixation au sol
Afin de fixer le produit au sol, fixez les supports fournis comme
indiqué sur la fig. 10.

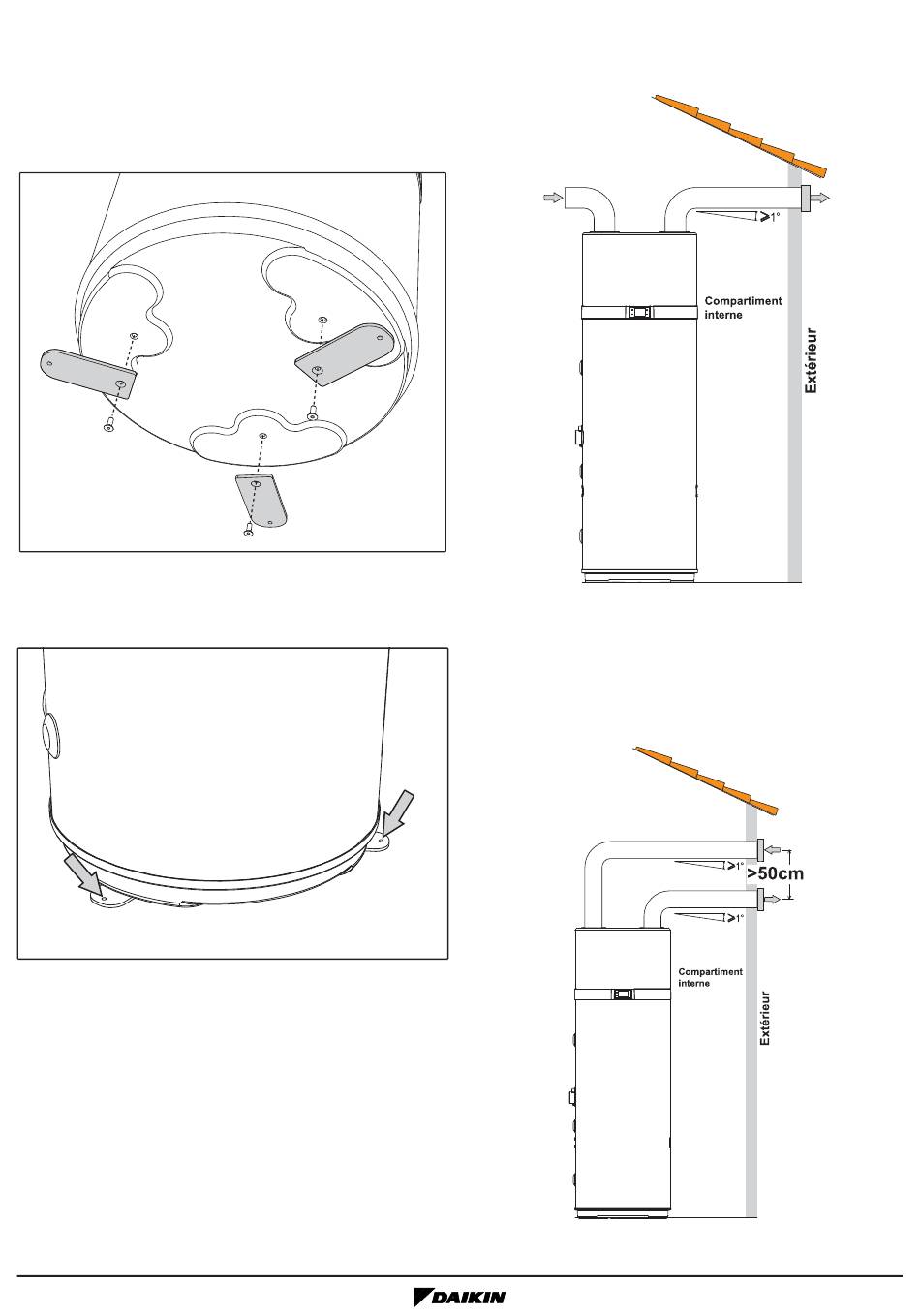

fig. 10- Fixation des supports
Fixez ensuite l'unité au sol à l'aide des chevilles appropriées,
non fournies, comme indiqué sur la fig. 11.
fig. 11- Fixation au sol
6.3 Raccordements aérauliques
En plus des espaces indiqués dans 6.1, la pompe à chaleur
exige une ventilation de l'air adéquate.
Créez un conduit d'air dédié comme indiqué dans fig. 12.
Page 16
fig. 12- Exemple de raccordement de sortie d'air
Il est également important d'assurer une ventilation adéquate
de la pièce qui contient l'appareil. Une solution alternative est
présentée dans l'illustration ci-dessous (fig. 13): elle fournit un
deuxième conduit qui aspire l'air de l'extérieur au lieu de l'aspirer
directement de la pièce intérieure.
fig. 13– Exemple de raccordement de sortie d'air
