Raccordement électrique
6.2.9
Connecteurs d'appareil disponibles
Pour les versions d' a ppareils avec connecteur, il n' e st pas nécessaire d' o uvrir le boîtier
pour établir la connexion.
Utiliser les joints fournis pour empêcher la pénétration d' h umidité dans l' a ppareil.
Appareils de mesure avec connecteur M12
1
Signal +
2
Libre
3
Signal -
4
Terre
Appareils de mesure avec connecteur Harting Han7D
A
+ –
+
–
A

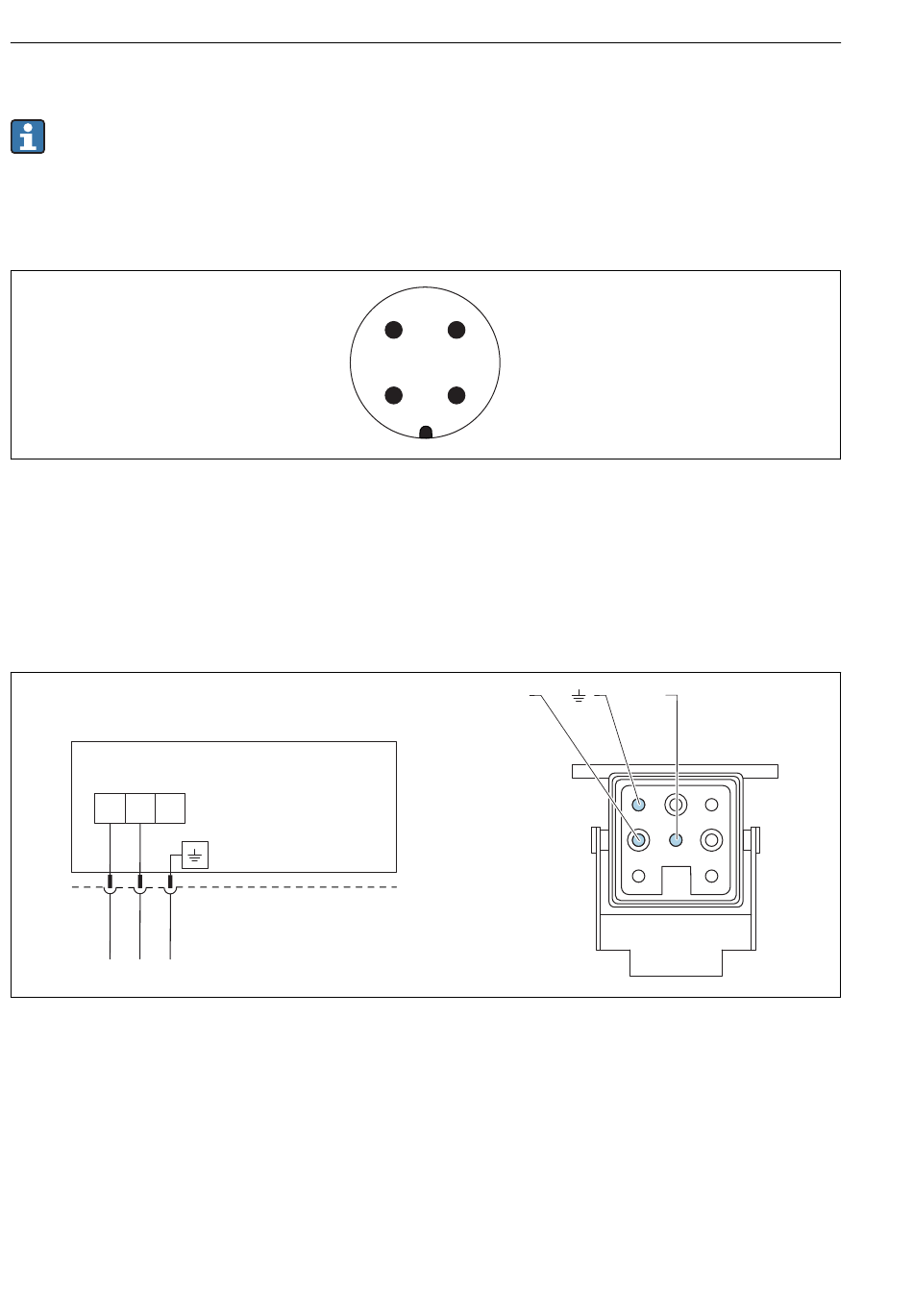

Raccordement électrique pour les appareils avec connecteur Harting Han7D
B
Vue du connecteur enfichable de l' a ppareil
6.3
Garantir l'indice de protection
6.3.1
Entrées de câble
• Presse-étoupe M20, plastique, IP66/68 TYPE 4X/6P
• Presse-étoupe M20, laiton nickelé, IP66/68 TYPE 4X/6P
• Presse-étoupe M20, 316L, IP66/68 TYPE 4X/6P
22
4
1
Han7D
3
2
B
–
Cerabar PMC71B HART
A0011175
+
8
7
6
1
2
5
4
3
A0041011
