Micropilot FMR53, FMR54
Protocole de linéarité en 5
points
Version d'appareil
FMR53/FMR54
Sans extension d' a ntenne
FMR54 avec extension d' a ntenne
1) Valeur minimale pour FMR53 : 590 mm (23,6 in) ; valeur minimale pour FMR54 : 400 mm (16 in)
2) Caractéristique 610 "Accessoire monté", option OM, ON, OR ou OS
3) Valeur minimale : 400 mm (8 in)
7) Si ces indications font défaut, des valeurs standard dépendant de l' a ntenne sont utilisées à la place.
Endress+Hauser

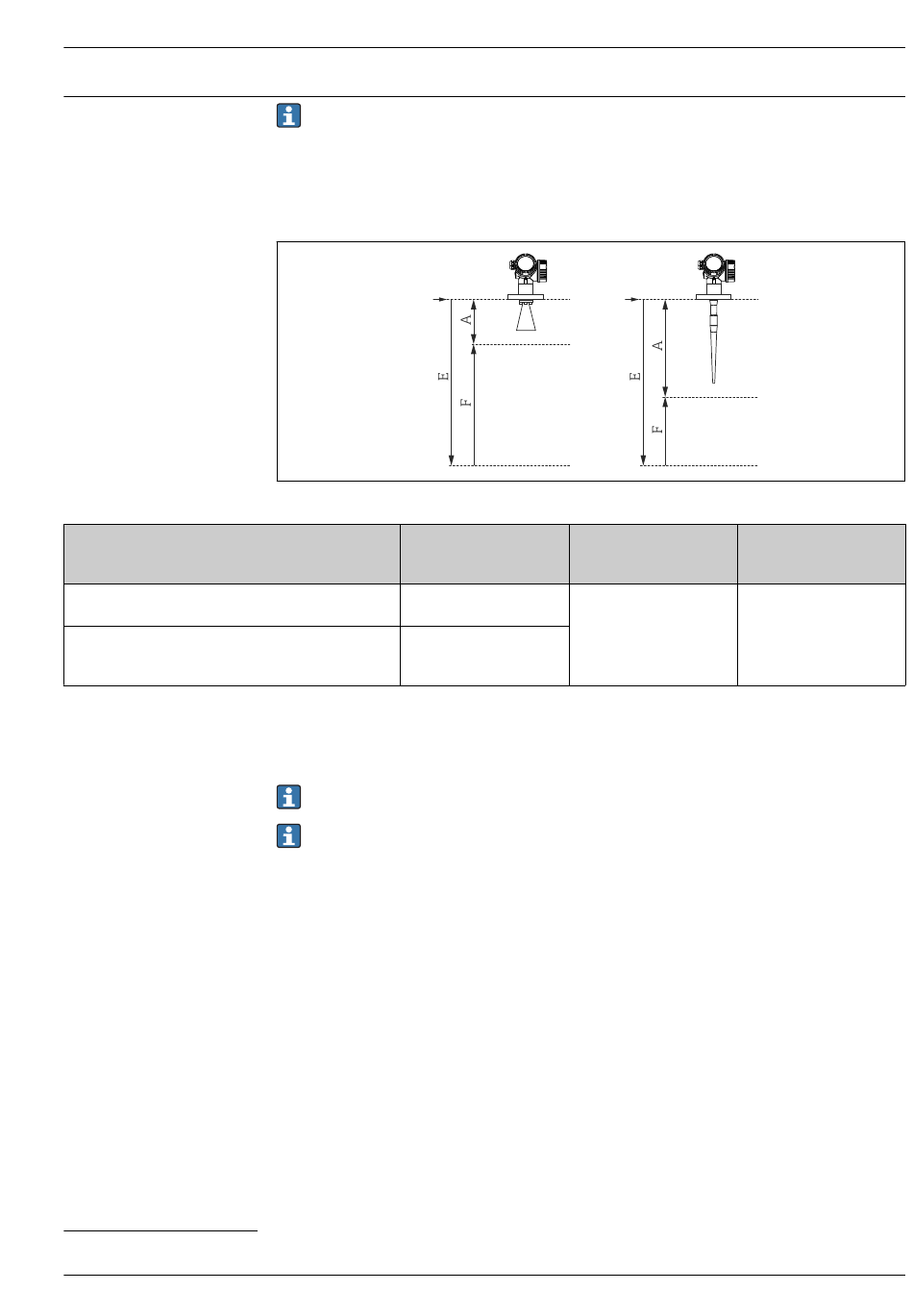

Les indications suivantes doivent être prises en compte lorsque dans la caractéristique 550
("Etalonnage"), l' o ption F4 ("Protocole de linéarité en 5 points") a été sélectionnée.
Les 5 points du protocole de linéarité sont répartis régulièrement sur la gamme de mesure (0% -
100%). Pour déterminer la gamme de mesure, l' E talonnage vide (E) et l' E talonnage plein (F)
7)
doivent être indiqués .
Lors du choix de E et F, il faut tenir compte des restrictions suivantes :
R
Ecart minimum entre le
point de référence R et la
marque 100%
A ≥ longueur de l' a ntenne +
200 mm (8 in)
2)
A ≥ longueur de l' a ntenne +
extension d' a ntenne +
200 mm (8 in)
Le contrôle de linéarité se fait sous les conditions de référence.
Les valeurs sélectionnées pour Etalonnage vide et Etalonnage plein ne sont utilisées que pour
établir le protocole de linéarité. Elles sont ensuite remises aux réglages par défaut spécifiques à
la sonde. Si des valeurs différentes sont souhaitées, elles doivent être commandées comme
paramétrage personnalisé →  92.
R
Etendue minimale
1)
F ≥ 400 mm (16 in)
3)
A0019161
Valeur minimale pour
"Etalonnage vide"
E ≤ 20 m (66 ft)
