Annular
groove
Driver

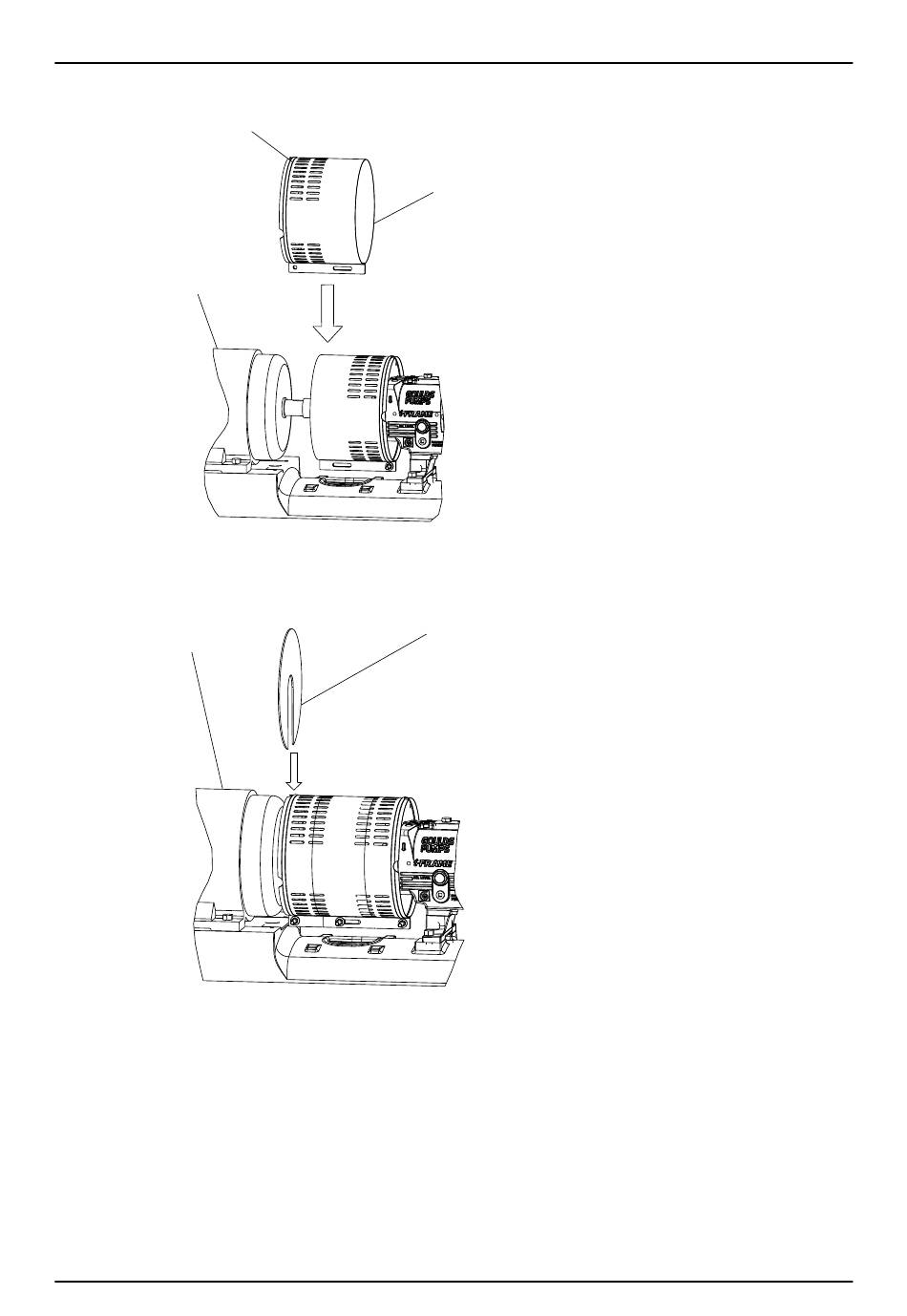

Figure 41: Placement de la moitié moteur du protecteur d'accouplement
6.
Placer la plaque d'extrémité côté entraîneur sur l'arbre du moteur.
Driver
Figure 42: Placement de la moitié moteur du protecteur d'accouplement
7.
Placer la plaque d'extrémité côté entraîneur dans la rainure annulaire de la moitié entraîneur du
protecteur d'accouplement.
8.
Utiliser un boulon, un écrou et deux rondelles pour sécuriser le demi-protecteur d'accouplement
sur la plaque d'extrémité. Serrer uniquement à la main.
Ce trou est situé sur le côté entraîneur de la moitié du protecteur d'accouplement.
9.
Faire coulisser le demi-capot arrière vers le moteur jusqu'à ce qu'il recouvre entièrement les ar-
bres et l'accouplement.
Model 3196 i-FRAME Manuel d'installation, d'utilisation et d'entretien
5.6 Raccordement de la pompe au groupe moteur
Guard half
End plate
61
