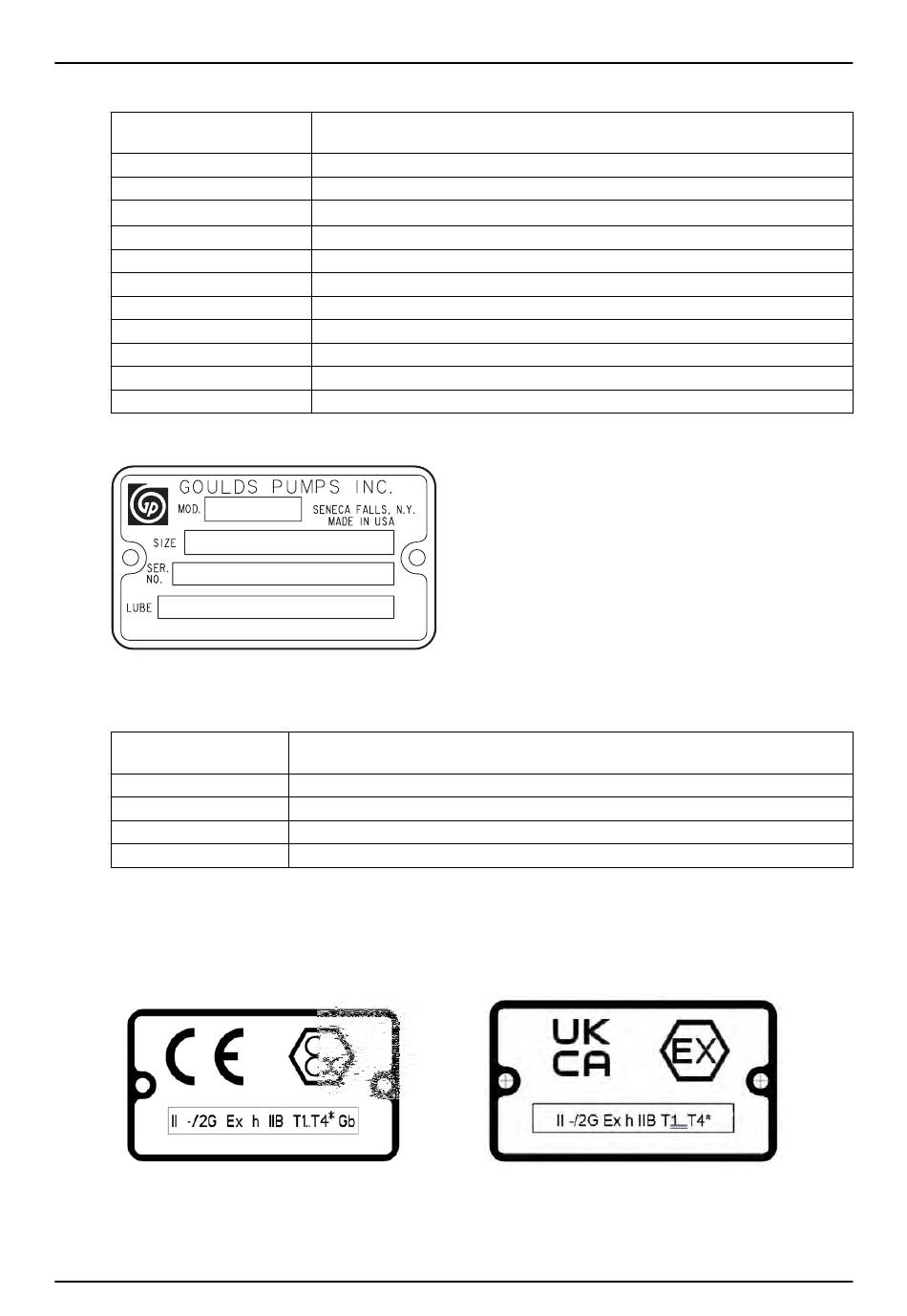

Tableau 8: Signification des champs de la plaque d'identité du corps de pompe
Champ de plaque signaléti-
que
IMPLR. DIA.
MAX. DIA.
3
M /HR
M HD
RPM
MOD.
SIZE
STD. NO.
MAT L. CONST
SER. NO.
MAX. DSGN kPag @ 20°C
Plaque d'identité de la chaise-palier
Figure 13: Nameplate on the bearing frame
Tableau 9: Signification des champs de la plaque d'identité de la chaise-palier
Champ de plaque signa-
létique
BRG. O. B.
BRG. I. B.
S/N
LUBE
Plaque signalétique Ex
Tout groupe de pompage (pompe, joint, accouplement, moteur et accessoires de la pompe) certifié
pour utilisation en ambiance Ex est identifié par une étiquette Ex fixée à la pompe ou sur la plaque
de socle sur laquelle elle est montée. Une étiquette courante se présente comme suit :
Figure 14: Plaque signalétique Ex typique
ISO 80079-37:2016 Section 5.7
Model 3196 i-FRAME Manuel d'installation, d'utilisation et d'entretien
Signification
Diamètre de la roue
Diamètre maximal du rotor
Débit nominal de la pompe, en mètres cubes par minute
Hauteur de charge nominale de la pompe, en mètres
Vitesse nominale de la pompe, en tours par minute
Modèle de la pompe
Taille de la pompe
Désignation normalisée ANSI
Matériau de construction de la pompe
Numéro de série de la pompe
Kilopascal à 20°C
Signification
Désignation du palier extérieur
Désignation du palier intérieur
Numéro de série de la pompe
Lubrifiant, huile ou graisse
3.3 Informations de la plaque signalétique
Figure 15: Plaque signalétique UKCA Ex typi-
que
25
