Endress+Hauser Proline Promag 10D Instructions Condensées page 7

Proline Promag 10D
Ecoulements gravitaires
Dans le cas d' é coulements gravitaires de plus de 5 mètres (16 ft) de longueur, prévoir un siphon
ou une vanne de mise à la pression atmosphérique en aval. On évite ainsi les risques de
dépression et de ce fait un endommagement éventuel du tube de mesure. Cette mesure permet
d' é viter une interruption de l' é coulement de liquide dans la conduite et de ce fait la formation de
bulles d' a ir. Indications relatives à la résistance aux dépressions du tube de mesure →
Information technique correspondante sur CD-ROM.
Implantation
Implantation verticale
Implantation horizontale
A
1 1
Longueurs droites d'entrée et de sortie
Le capteur doit, dans la mesure du possible, être monté en amont d' é léments comme les vannes,
T, coudes, etc.
Endress+Hauser
1
2
a0010750
a0010709
A
a0010710

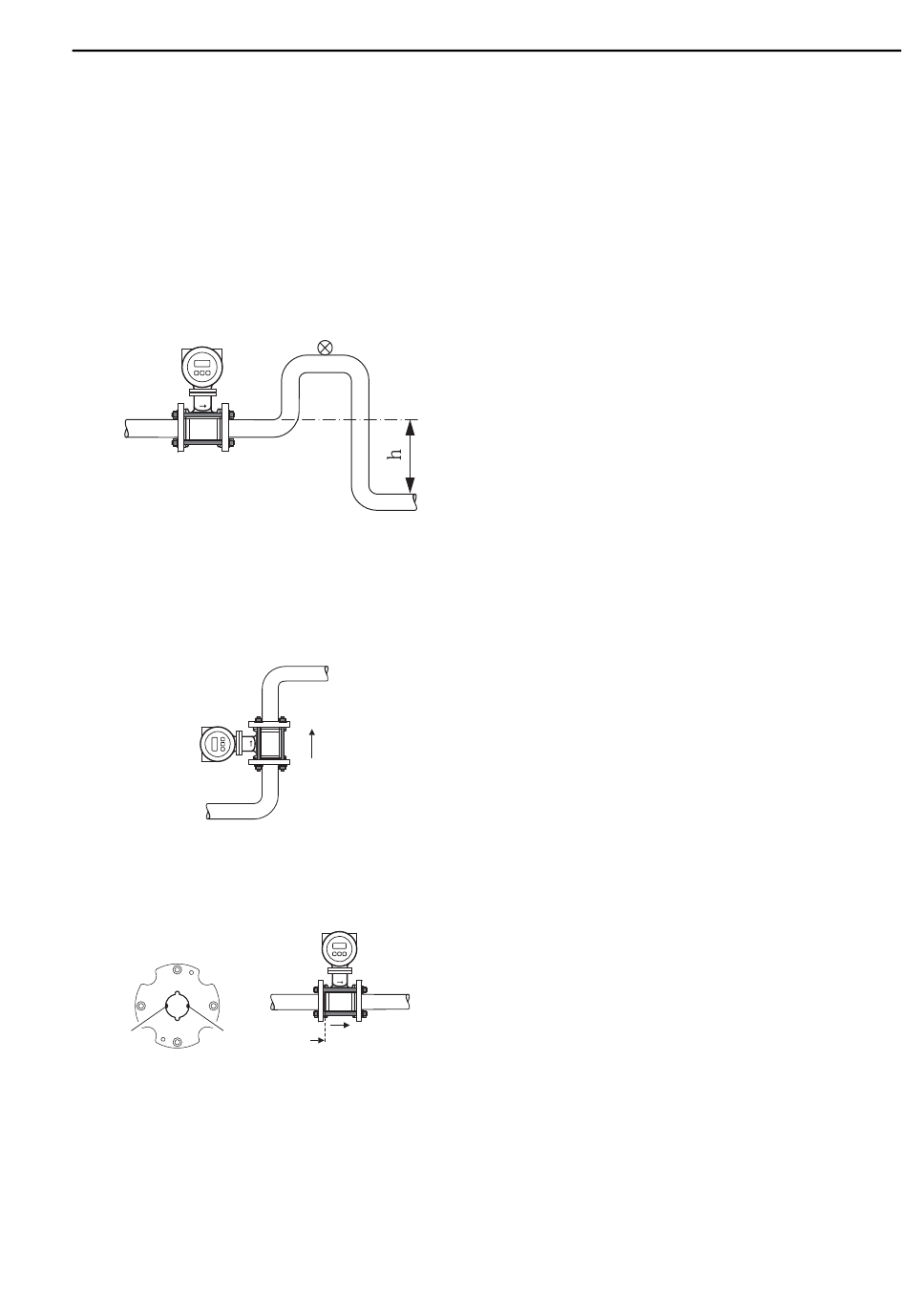

Conditions d' i mplantation pour les écoulements gravitaires
(h > 5 m/16 ft)
1. Vanne d' a ération
2. Siphon de conduite
Conditions d' i mplantation pour les écoulements gravitaires
(h > 5 m/16 ft)
Il convient en principe de préférer une implantation verticale.
Par une implantation verticale il est possible d' é viter les
bulles d' a ir ou poches de gaz ainsi que les dépôts dans la
conduite.
Dans le cas d' u ne implantation horizontale, l' a xe des
électrodes devrait être horizontal. Une brève isolation des
deux électrodes de mesure en raison de bulles d' a ir est ainsi
évitée.
1 = Electrodes de mesure
Montage
7
