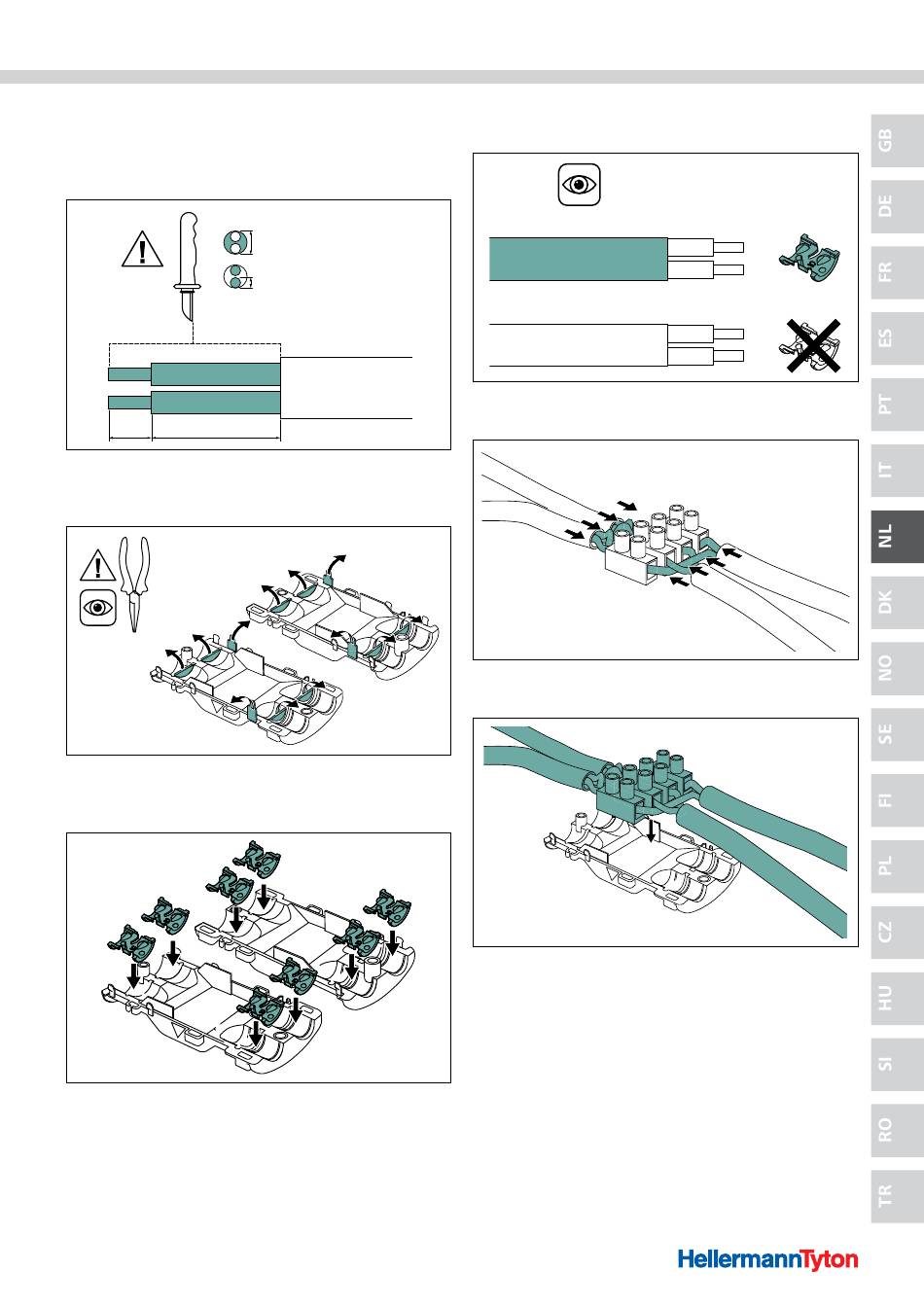

5 .7 Relilight V 41,5 P1 monteren
Ga als volgt te werk:
1 Kabels strippen conform de afbeelding en de aders
uitrichten.
8 mm 30 mm
'Kabelisolatie verwijderen.
2 Niet benodigde invoerdelen uit boven- en onderschaal
breken.
Invoerdelen uitbreken.
3 Adapters in de schaaldelen plaatsen, afhankelijk van de
kabeldiameter.
Adapters plaatsen.
6,5 - 12,0 mm
4 x 0,5 - 4 x 1,5 mm²
f Kies de passende adapters voor de betreffende
kabeldiameter.
< Ø9,5 mm
> Ø9,5 mm
Adapter kiezen.
4 Aders m.b.v. de verbinder verbinden.
Aders verbinden.
5 Kabelverbinding in onderschaal plaatsen.
Kabelverbinding plaatsen.
Bedieningshandleiding • Relilight • 09-2016
