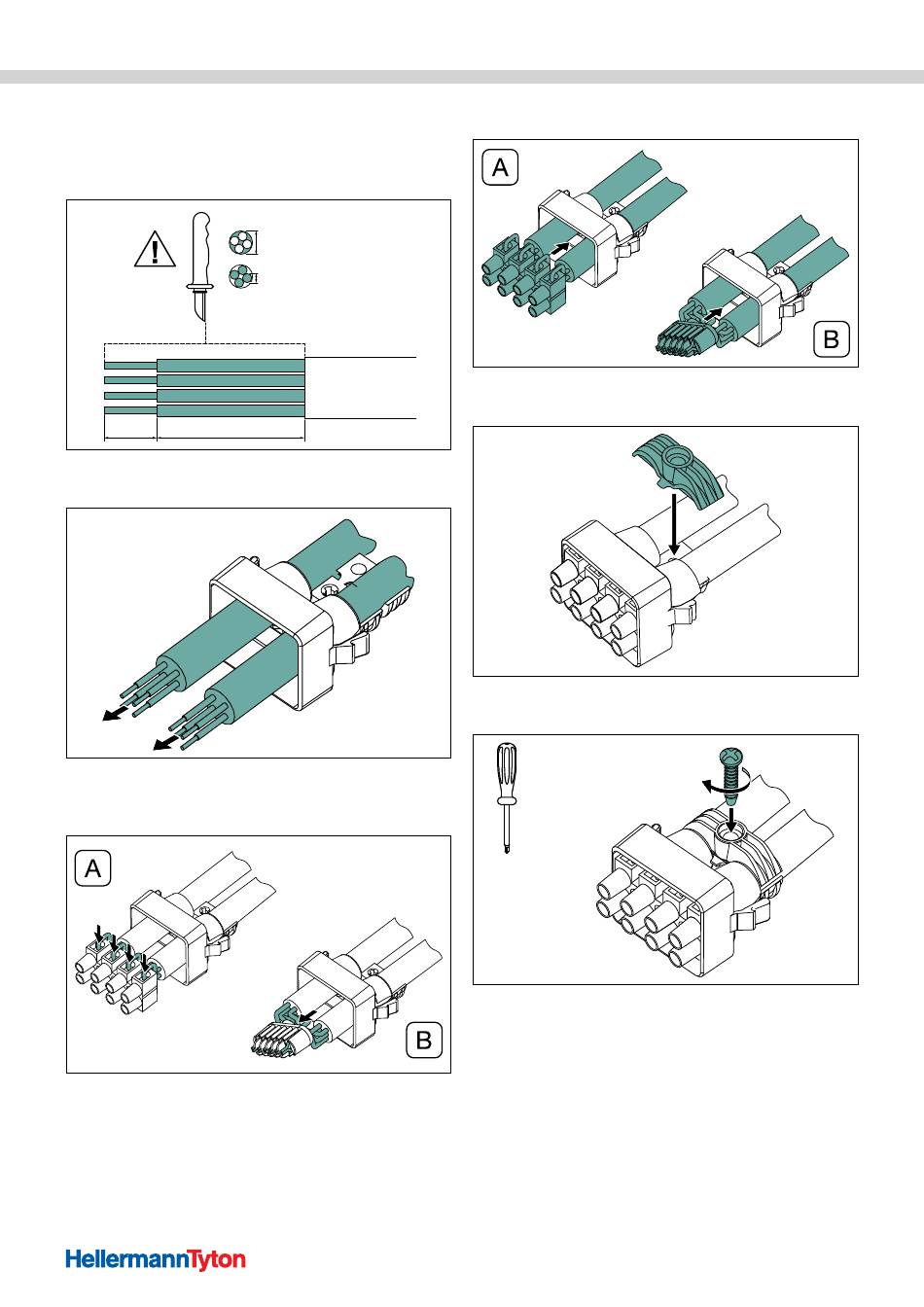

Montage
5 .5 Relilight V 41 U1 monteren
Ga als volgt te werk:
1 Kabels strippen conform de afbeelding en de aders
uitrichten.
10 mm
'Kabelisolatie verwijderen.
2 Kabels door de onderschaal voeren.
Kabel invoeren.
3 Aders met de schroefverbinder verbinden of in de
geleiding met elkaar solderen.
Aders verbinden.
A: Schroefverbinder
B: Draadgeleiding (solderen)
120
8,0 - 10,0 mm
4 x 0,5 - 4 x 1,0 mm²
40 mm
Bedieningshandleiding • Relilight • 09-2016
4 Verbinder in de onderschaal schuiven.
Schroefverbinder plaatsen.
5 Trekontlasting plaatsen.
Trekontlasting plaatsen.
6 Trekontlasting vast schroeven.
Trekontlasting vast schroeven.
