Notice d'utilisation Fcontrol – variateurs de la séries FXDM25/32AM
6 Eléments de commande et menu
6.1
Ecran LC multifonctions et clavier
1
2
A
B
Menu
Touches
ON / OFF
Cette touche permet d'activer et de désactiver la
commande pour le moteur.
La touche agit sur la fonction Moteur MARCHE/AR-
RÊT
Groupe de menus Start !
|
|
Affichage :
STOP
en cas de coupure.
A
En cas de fonctionnement avec un deuxième circuit
de régulation, la commande est coupée via la sortie
0 - 10 V.
Attention, coupure électronique seulement !
A l'état désactivé, il n'y a pas de coupure (aucune
séparation de potentiel selon VBG 4 § 6) !
Textes d'aide (encore sans fonction)
B
La fonction de ces touches varie et dépend du
menu dans lequel on se trouve (softkey). La fonction
momentanée figure sur l'écran au-dessus de la tou-
che.
Activation du verrouillage des touches
du verrou.
Menu Vers l'affichage Menu principal
Info
Vers le groupe de menus Info
Edit
C
Ouvrir une option de menu réglable
Ouvrir un groupe de menus
Enter
Réglage Copier (Enregistrer)
Cancel Arrêter le réglage et quitter l'option de menu
Back Retour au niveau précédent du menu
Affichage des détails en cas de messages
Details
de défauts dans le groupe de menus Proto-
cole
Sélection du menu, augmenter la valeur
▲
D
Sélection du menu, réduire la valeur
▼
L-BAL-E212-F 1451 Index 003
S
3
D
4
22.05.2014
v_display_2nd_explain.vsd
C

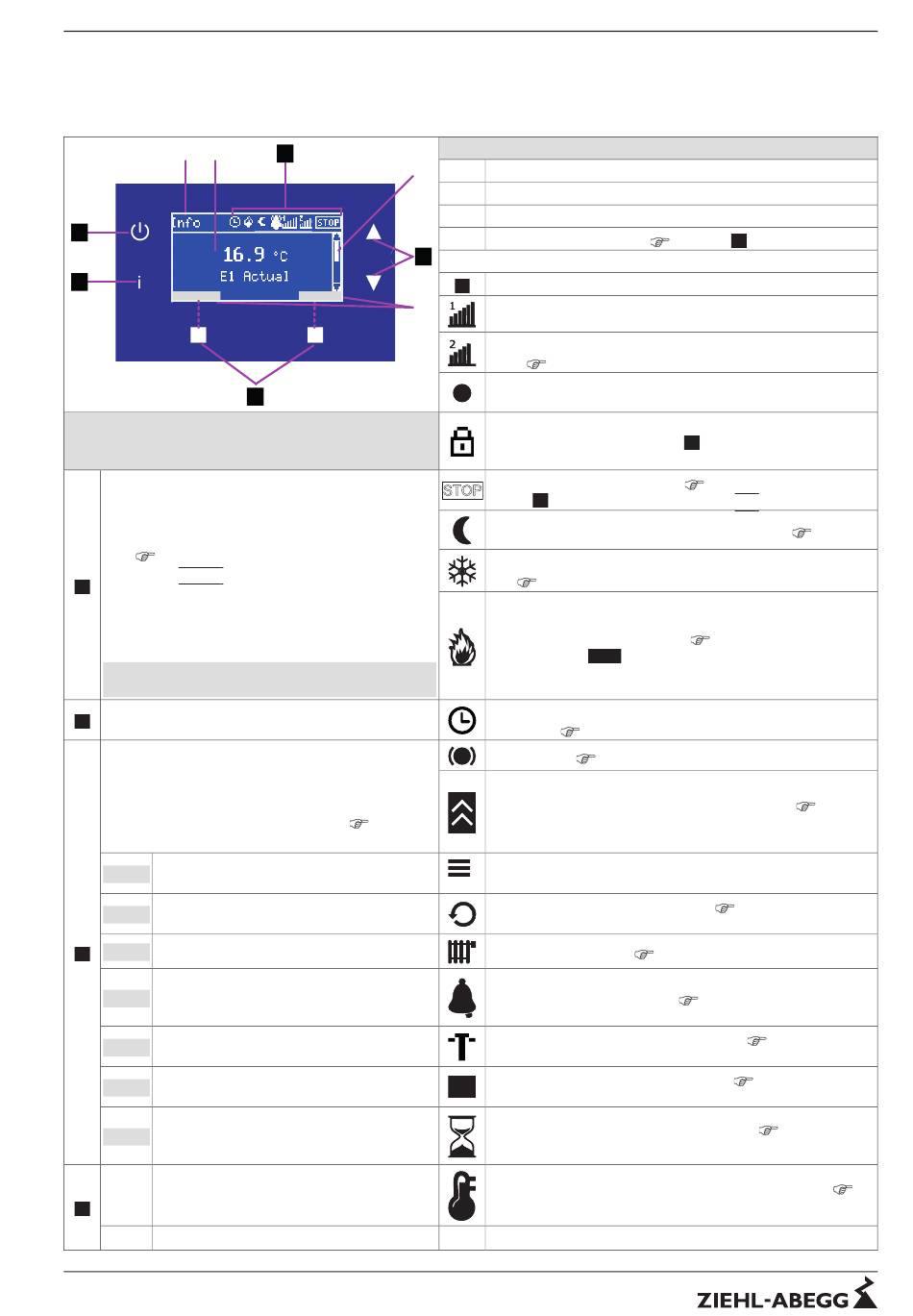

Symbole
1
Affichage du groupe de menus
2
Fenêtre d'affichage
3
Position du menu dans le groupe de menus
4
Fonction softkey actuelle
S
Modulation bloc de puissance (circuit de régulation 1)
Modulation 0 - 10 V sortie (si le circuit de régulation 2 est
activé
IO Setup)
Message en retour actionnement touche
Verrouillage des touches actif. Pour verrouiller les deux soft-
keys, actionner simultanément
pendant 5 s pour les déverrouiller.
STOP Pas de libération du régulateur
touche
A
= ARRÊT IO Setup fonction
Symbole Lune pour valeur de consigne 2 active
Fonction Freeze active (la valeur de modulation est conser-
vée)
IO Setup
Symbole Feu (mode chauffage)
fonctionnement
2.03
Fonction minuterie active (avec un module supplémentaire
seulement)
Timer
Freinage actif
Motor Setup
Boost actif (élévation automatique de la tension)
Setup
Entrée du protocole qui n'a pas encore été lue
+
Inversion du sens de rotation active
Setup
Chauffage moteur actif
Symbole alarme (message de défaut en alternance avec
l'affichage de valeur effective)
défauts
Défaut de la liaison/de la communication
Recherche de défauts
Surcharge, limitation de courant active
OL
cherche de défauts
Phase de refroidissement IGBT = attendre
Recherche des défauts
Gestion automatique de la puissance active (derating)
Messages & Recherche de défauts
